| 查看: 2022 | 回复: 10 | ||||||
| 【奖励】 本帖被评价9次，作者hnlycyj增加金币 7 个 | ||||||
[资源]
同步辐射XAFS在Au Cluster方面的应用例子
|
||||||
|

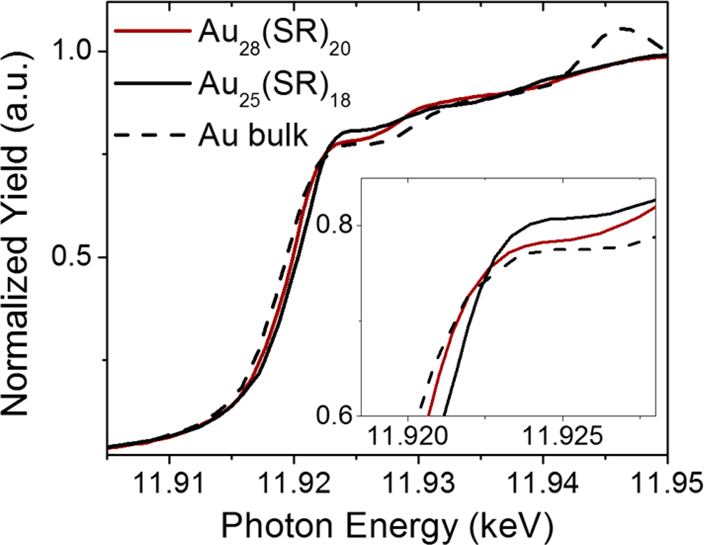

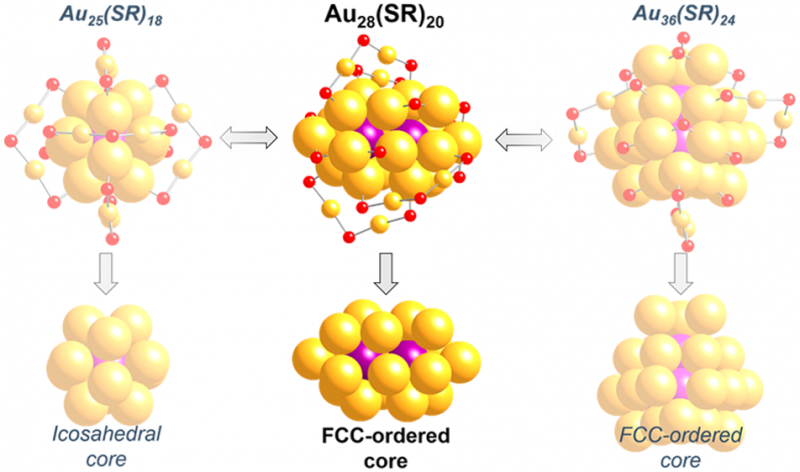

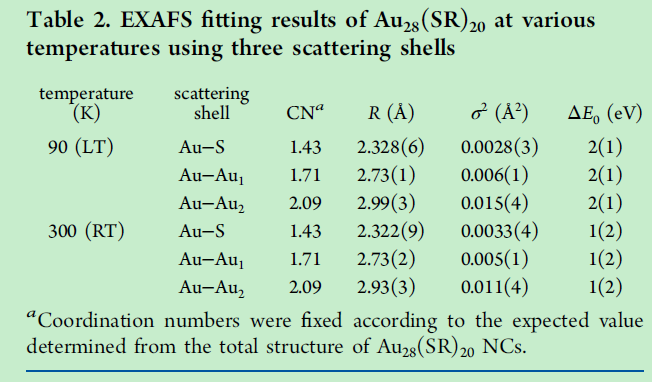

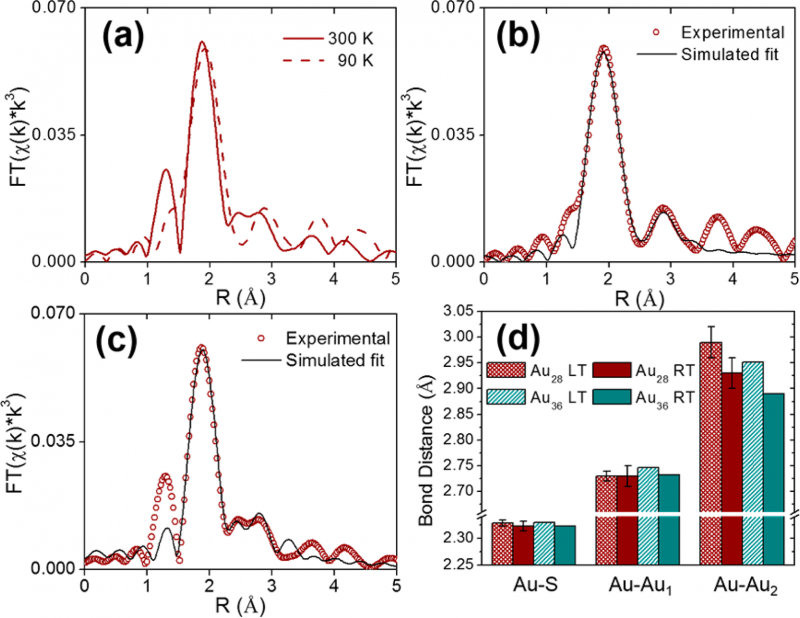

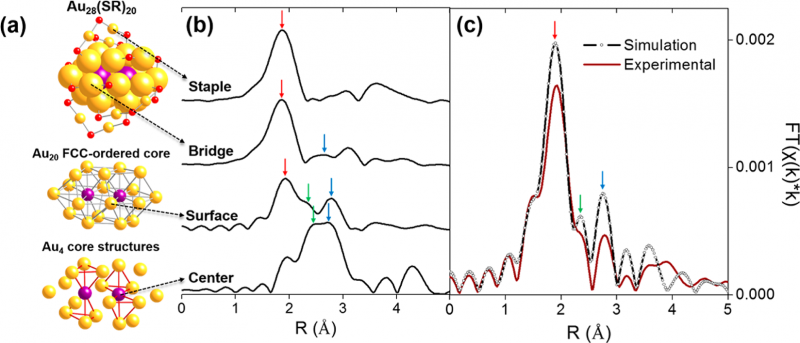

标题：Role of Au4 Units on the Electronic and Bonding Properties of Au28(SR)20 Nanoclusters from X‑ray Spectroscopy 作者：zhang peng 这篇文献关注的是Au团簇，与用硫醇配体合成新颖的Au团簇这个主流方向不同，只是关注局域原子结构对团簇整体电子结构和成键性质的影响，论文发在JPCC上，影响因子不高，不过对于XAFS的应用确是一个新颖的例子。 XAFS是测量局域原子结构的好工具，想说明不同结构带来的影响，就得有比较。图1中的Au25具有一个由13个Au原子组成的二十面体（icosahedral）的内核，然后就是文章的主角，Au28，一个结构不同于前者的内核，FCC-ordered的内核。  作者首先用理论计算模拟每一个不同位置上Au（Staple，Bridge，Surface，Center位置的Au具有不同的散射环境）的L3吸收边的EXAFS谱，然后取一定的平均，得到平均的计算谱再和实验谱作比较，图2  通过对两种团簇Au-Au散射壳层的拟合，发现Au28比Au25具有更小的结构无序度，前者的Au-Au1壳层键长要小于后者，并且将这种变化和Au28的内核中Au4单元联系在一起。图3  通过白线峰的比较，作者认为Au28具有比Au25更高的5d轨道电子密度，图4  比较了温度变化对结构的影响，发现具有Au4单元内核的Au28的Au-Au1壳层随温度变化较小。图5   最后附上这篇文章，大家可以一同学习一下。 另外这个作者写过一篇XAFS技术在Au团簇方面的应用的综述，有对这个领域的虫子一起学习一下 X‑ray Spectroscopy of Gold−Thiolate Nanoclusters |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : Au28-XAFS.pdf
- 附件 2 : X‑ray_Spectroscopy_of_Gold−Thiolate_Nanoclusters.pdf
2015-04-09 15:06:36, 2.22 M
2015-04-09 15:11:11, 5.77 M
» 收录本帖的淘帖专辑推荐
 cwx-同步辐射-XAFS | 材料合成001淘帖 | 催化-电与光 | Au催化 |
» 猜你喜欢
金属材料论文润色/翻译怎么收费?
已经有54人回复
9楼2016-08-08 21:39:56
简单回复
2015-04-09 16:58
回复
苌弘一碧3楼
2015-04-10 09:16
回复
五星好评 顶一下，感谢分享！
hdmei4楼
2015-04-10 10:14
回复
五星好评 顶一下，感谢分享！
2015-04-12 09:08
回复
五星好评 顶一下，感谢分享！
焊工6楼
2015-04-12 19:25
回复
三星好评 顶一下，感谢分享！
2015-04-13 12:02
回复
五星好评
滴答石头8楼
2015-09-09 14:27
回复
五星好评 顶一下，感谢分享！
人生三要素10楼
2016-11-22 11:16
回复
五星好评 顶一下，感谢分享！
a_43300011楼
2018-11-18 18:02
回复
五星好评 顶一下，感谢分享！
20
