[求助] Solid model description has been corrupted网格划分终止 已有2人参与

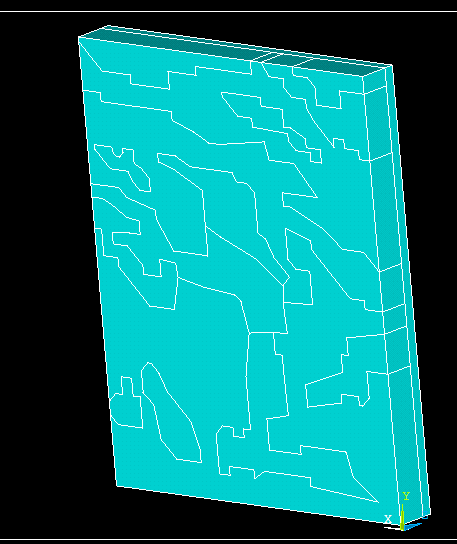

如图，模型是两部分组成，由面拉伸成的体，以及一个长方体，两部分overlap后划分网格报错如题所示。

求助各位！

Solid model description has been corrupted网格划分终止
回复此楼

» 猜你喜欢
1楼 2015-04-06 10:11:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linlongrong

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
是不是要在划分网格前使用overlap,划分后不能用

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
2楼2015-04-06 22:31:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

853491622

木虫 (正式写手)
引用回帖:
2楼: Originally posted by linlongrong at 2015-04-06 22:31:54
是不是要在划分网格前使用overlap,划分后不能用

恩，我就是先overlap,后划分网格
赞一下 回复此楼
3楼2015-04-06 23:17:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linlongrong

新虫 (小有名气)
引用回帖:
3楼: Originally posted by 853491622 at 2015-04-06 23:17:22
恩，我就是先overlap,后划分网格...

图上，感觉有好几部分，ANSYS提示的具体错误是什么？可以先百度一下
赞一下 回复此楼
4楼2015-04-07 14:32:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

853491622

木虫 (正式写手)
引用回帖:
4楼: Originally posted by linlongrong at 2015-04-07 14:32:08
图上，感觉有好几部分，ANSYS提示的具体错误是什么？可以先百度一下...

Solid model description has been corrupted.  Meshing operation cannot
be performed.  (Could not determine the geometric entity for edge)
Please send the data leading to this operation to your technical
support provider, as this will allow ANSYS, Inc to improve the
program.
百度没解决，所以来这了
赞一下 回复此楼
5楼2015-04-07 16:04:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jackielu2511

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 853491622 at 2015-04-07 16:04:40
Solid model description has been corrupted.  Meshing operation cannot
be performed.  (Could not determine the geometric entity for edge)
Please send the data leading to this operation t ...

楼主解决了吗？我也遇到这个问题
赞一下 回复此楼
buct-->zju
6楼2016-03-11 22:57:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

853491622

木虫 (正式写手)
引用回帖:
6楼: Originally posted by jackielu2511 at 2016-03-11 22:57:24
楼主解决了吗？我也遇到这个问题...

抱歉没有啊
回复此楼
7楼2016-03-12 10:36:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LHzone

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
6楼: Originally posted by jackielu2511 at 2016-03-11 22:57:24
楼主解决了吗？我也遇到这个问题...

我用CAD导入的实体模型，也出现了这个问题。这个问题的原因就是ANSYS无法识别你的实体模型边界，你可以打开线编号和面的编号来检查有无重复的线或者面，如果有的话重新仔细的建模，保证线和面不重不漏，再划分就没事了
赞一下(1人) 回复此楼
8楼2016-03-18 10:00:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

853491622

木虫 (正式写手)
引用回帖:
8楼: Originally posted by LHzone at 2016-03-18 10:00:37
我用CAD导入的实体模型，也出现了这个问题。这个问题的原因就是ANSYS无法识别你的实体模型边界，你可以打开线编号和面的编号来检查有无重复的线或者面，如果有的话重新仔细的建模，保证线和面不重不漏，再划分就没 ...

确实是，我这个模型就是几个稍微复杂的体直接拼合在一起，overlap后出现重复或多余的面，线等。基本的几个模型组成部分好像不能再修改了，你是指在cad中把模型的线面问题搞定吗？我用过hypermesh，也不好划分，问题就是你所说的问题。
赞一下 回复此楼
9楼2016-03-19 11:58:37
