刚接触tecplot，想用它画出二维图求助！！有详细数据！跪求大神们的帮助！ 已有3人参与
|
当前有一些土壤含水率数据，具体数据如图，第一行为时间，每个时间下有土壤深度和含水率，我想画出含水率随时间变化的二维图，请问下这个数据该怎么编辑排列并成功导入tecplot?跪求大神们  数据截图.jpg |
回复此楼» 猜你喜欢
求个博导看看
已经有8人回复
-
上海工程技术大学张培磊教授团队招收博士生
已经有3人回复
-
上海工程技术大学【激光智能制造】课题组招收硕士
已经有5人回复
-
求助院士们，这个如何合成呀
已经有4人回复
-
临港实验室与上科大联培博士招生1名
已经有9人回复
-
想换工作。大多数高校都是 评职称时 认可5年内在原单位取得的成果吗？
已经有7人回复
-
需要合成515-64-0，50g，能接单的留言
已经有4人回复
-
自荐读博
已经有4人回复
-
写了一篇“相变储能技术在冷库中应用”的论文，论文内容以实验为主，投什么期刊合适？
已经有6人回复
-
带资进组求博导收留
已经有10人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 求大神帮忙，怎么用tecplot出这种图
已经有6人回复
Onze
铁杆木虫 (小有名气)
- 应助: 21 (小学生)
- 金币: 9390.6
- 散金: 20
- 红花: 16
- 帖子: 212
- 在线: 120.7小时
- 虫号: 2713575
- 注册: 2013-10-10
- 性别: GG
- 专业: 工程热物理与能源利用
2楼2015-04-03 23:03:24
【答案】应助回帖
感谢参与，应助指数 +1
|
在国产后处理软件 OmtView 很简单，容易处理曲线，有限无二，三维云图。你可以试一试，有什么困难，我一定能帮到你。软件下载地址http://pan.baidu.com/s/1c0B5uX6 [ 发自手机版 http://muchong.com/3g ] |
3楼2015-04-05 23:01:07
4楼2015-04-07 08:40:43
5楼2015-04-07 08:43:07
bb_polarlight
金虫 (小有名气)
- 应助: 20 (小学生)
- 金币: 1774.4
- 红花: 4
- 帖子: 113
- 在线: 85.4小时
- 虫号: 473417
- 注册: 2007-12-05
- 专业: 河流海岸动力学与泥沙研究
【答案】应助回帖
★ ★ ★ ★ ★
关耳方方: 金币+5, ★★★很有帮助, O(∩_∩)O谢谢！这个问题已经解决啦！还是谢谢啦 2015-05-07 21:05:55
关耳方方: 金币+5, ★★★很有帮助, O(∩_∩)O谢谢！这个问题已经解决啦！还是谢谢啦 2015-05-07 21:05:55
|

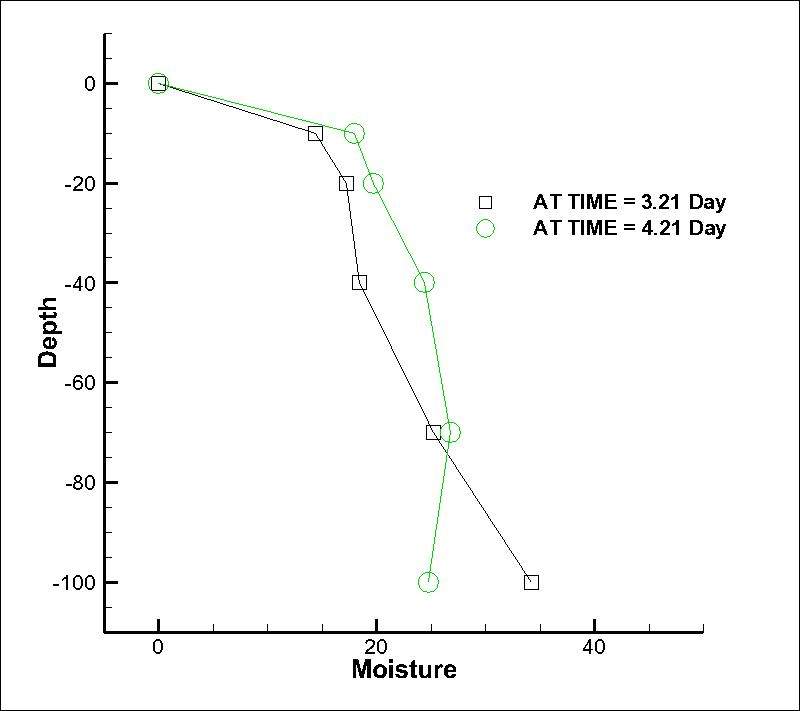

看了几天，也没人回复。不是很清楚楼主的要求，先尝试做了一个。楼主下次要是上传原始数据，就别给图片，附上数据在一个excel，这样方便些。 只要记住如下的头格式，第一行，名称，可有可无，第二行，变量名，必须有，个数和列数一致，在这为两个变量，第三行，说明当前时间，修改里面的数字就好。 TITLE = "DepthAndMoisture" VARIABLES = "Depth", "Moisture" ZONE T = " AT TIME = 3.21 Day " 0 0 -10 14.37 -20 17.23 -40 18.46 -70 25.21 -100 34.21 TITLE = "DepthAndMoisture" VARIABLES = "Depth", "Moisture" ZONE T = " AT TIME = 4.21 Day " 0 0 -10 17.98 -20 19.69 -40 24.37 -70 26.75 -100 24.76 如果还有别的时间的，在后面继续重复添加，修改一下时间和变量数值就好。 用Tecplot 里面的2D打开，稍微调整下显示效果，如下图所示：  附件中给出数据文件和lay文件，要求Tecplot 版本是2010以上。 |
