[求助] comsol5.0 想要仿真小圆柱通电流后在大正方体中的电场分布，应该如何做？ 已有1人参与

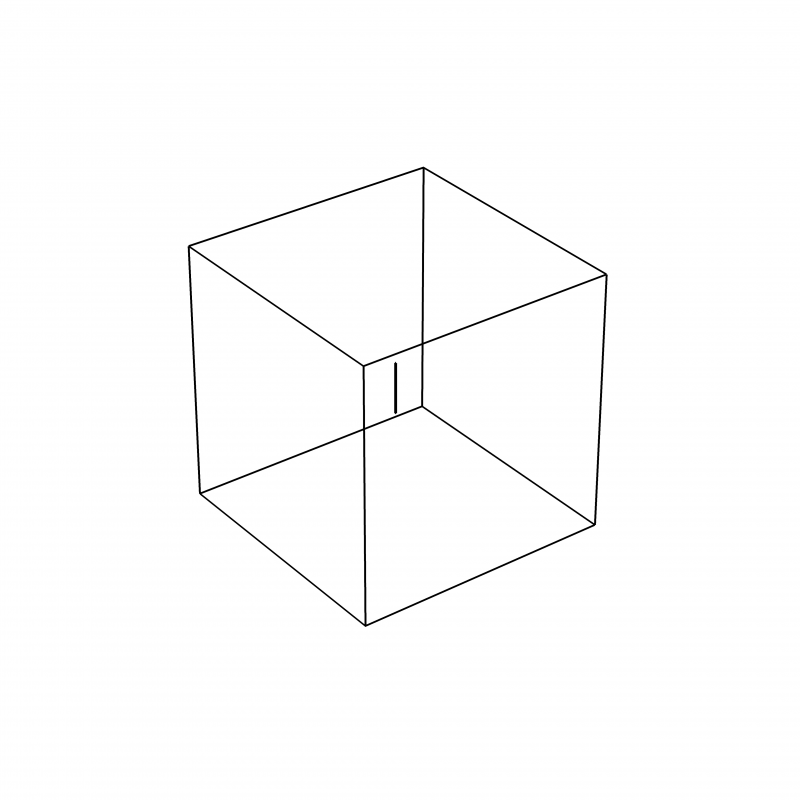

如图，我想在中间的小圆柱上加一个电流I=f（t），然后看看正方体里的场的分布，材料设为air，不知道应该怎么设置才能做出来。
我尝试用了磁场目录下的多匝线圈和单匝线圈，都不对，不知道怎么选。
求各位大神指点一二，想了好久也不会弄。

comsol5.0 想要仿真小圆柱通电流后在大正方体中的电场分布，应该如何做？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2015-04-03 14:44:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyq.4669

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
首先你得明白电流必须存在于回路中，电流不能无缘无故的存在你的空气域中，因此你的模型不符合物理事实。
所以你应当导体的两个端面露在求解区域外边界上，然后加载电流。
包括Ansoft这样的软件都是这样的。
赞一下 回复此楼
comsol学习中
2楼2015-04-04 21:41:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卓越无限

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by zyq.4669 at 2015-04-04 21:41:04
首先你得明白电流必须存在于回路中，电流不能无缘无故的存在你的空气域中，因此你的模型不符合物理事实。
所以你应当导体的两个端面露在求解区域外边界上，然后加载电流。
包括Ansoft这样的软件都是这样的。

我想这么做的原因是我在案例库中看到了一个案例，在ACDC Module——Other Industrial Applications下，叫做ecore transformer，这个例子中，导体的端面没有在求解域以外，使用了磁场和电路两个模块，在电路中设置节点为模型各端加电压电阻值。不知道这个例子和我这个有没有什么联系。
赞一下 回复此楼
3楼2015-04-07 09:14:04
