[交流] fluent软件

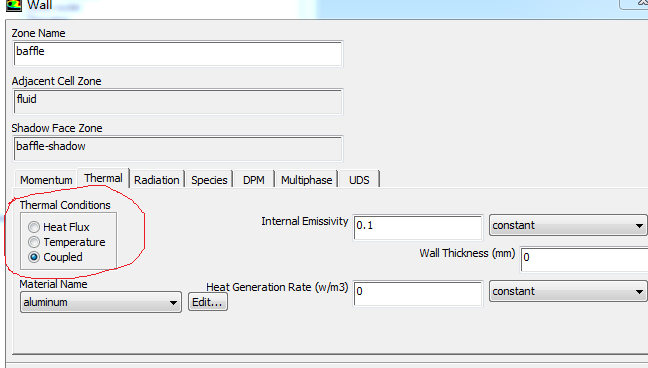

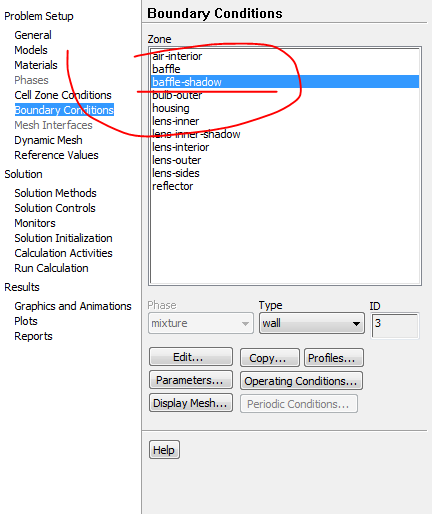

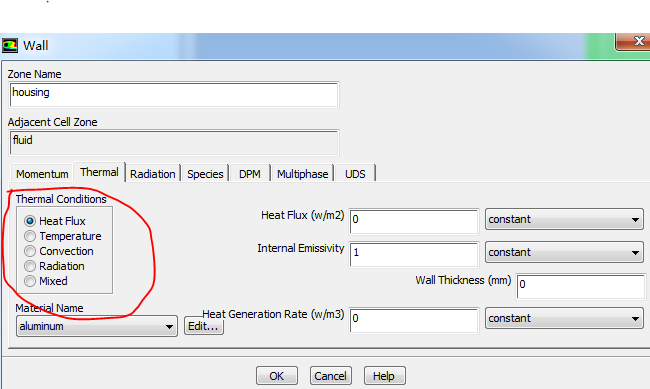

fluent新手，在ANSYS fluent 练习手册里联系do辐射传热模型时，baffle和housing边界设置同样为wall，为什么传热选择时baffle是三个选项，heat flux,temperature,coupled,但是housing确实五个选项，不太懂，是不是跟边界条件中有一个的边界有关，那么边界baffle-shadow是什么意思？谢谢了

fluent软件


fluent软件-1


fluent软件-2
回复此楼

» 猜你喜欢
findyourself
1楼 2015-04-02 10:02:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cheersend

至尊木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
housing是计算域的边界了，允许你设置成对流边界。
另一个只是一个计算域内部的壁面，不能设置对流换热系数，因为是求解出来的。

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2015-04-02 10:34:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianjintao

金虫 (正式写手)
引用回帖:
2楼: Originally posted by cheersend at 2015-04-02 10:34:58
housing是计算域的边界了，允许你设置成对流边界。
另一个只是一个计算域内部的壁面，不能设置对流换热系数，因为是求解出来的。

恩，谢谢，，有点明白了，对流换热系数是对计算域外部流体来说的吗对吗？另外我不太明白baffle——shadow是怎么生成的？
赞一下 回复此楼
findyourself
3楼2015-04-02 11:01:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cheersend

至尊木虫 (著名写手)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
tianjintao: 金币+10, 明白了 谢谢 2015-04-02 17:12:53
引用回帖:
3楼: Originally posted by tianjintao at 2015-04-02 11:01:11
恩，谢谢，，有点明白了，对流换热系数是对计算域外部流体来说的吗对吗？另外我不太明白baffle——shadow是怎么生成的？...

这么说吧，你将双手合十，左右手掌有一个接触面，数学意义上来说只有一个面，但事实上有两个面，左手掌一个，右手掌一个（虽然是重合的）。

baffle这个面既是固体的壁面，也是流体的边界面，虽然你只把它当做一个面，但是fluent把它自动分开处理了，多出来的一个为了区分名字加了尾缀shadow。
赞一下 回复此楼
4楼2015-04-02 16:24:50
