[求助] 有熟悉HAADF-STEM图像分析的大神，麻烦帮个忙呗，谢谢

我得到了一些我所制备的双金属催化剂的HAADF-STEM图像，由于第一次接触这个测试，有些细节不知道怎么看，也不知道自己分析理解的是否正确。哪位好心的大神帮帮忙，回个帖，私下交流一下，不知可否。感激不尽！盼回复。
回复此楼

» 猜你喜欢
1楼 2015-04-01 23:22:54
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

gxytju2008

专家顾问 (文坛精英)
引用回帖:
13楼: Originally posted by 玻璃娃娃1989 at 2015-04-05 11:19:53
我看文献上都是用的HAADF-STEM做的啊，论文上也没说是球差校正的stem.他们是怎么看到的啊？


...

fig2不觉得它看到原子。。非要这么说，也没办法。。我只能说很不靠谱
赞一下(1人) 回复此楼
14楼2015-04-05 11:42:55
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

gxytju2008

专家顾问 (文坛精英)
建议直接贴图让大家看看有没啥好办法
赞一下 回复此楼
2楼2015-04-02 12:29:41
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

玻璃娃娃1989

金虫 (小有名气)

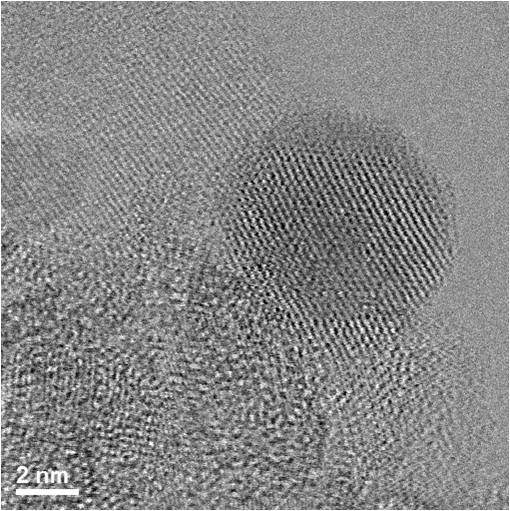

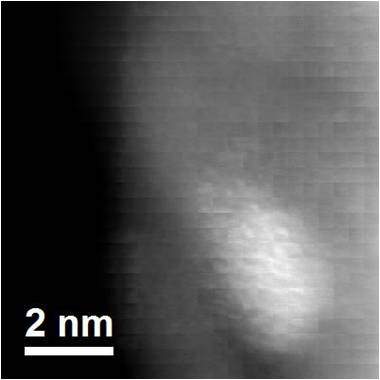

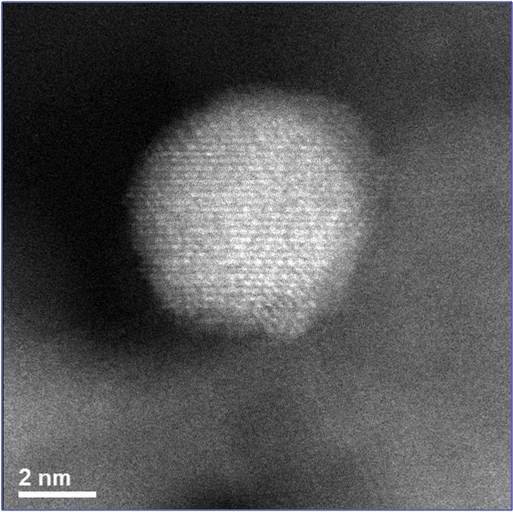

我做的Cu Pd合金，做了EDS（1-4）也看到了在Cu颗粒上既有铜也有Pd。图5或者6中，哪些部分是Pd原子？能分辨出Cu、Pd原子么？Pd是痕量的，应该有单独原子存在的，不知道怎么看。
有熟悉HAADF-STEM图像分析的大神，麻烦帮个忙呗，谢谢


有熟悉HAADF-STEM图像分析的大神，麻烦帮个忙呗，谢谢-1


有熟悉HAADF-STEM图像分析的大神，麻烦帮个忙呗，谢谢-2


有熟悉HAADF-STEM图像分析的大神，麻烦帮个忙呗，谢谢-3


有熟悉HAADF-STEM图像分析的大神，麻烦帮个忙呗，谢谢-4


有熟悉HAADF-STEM图像分析的大神，麻烦帮个忙呗，谢谢-5
赞一下 回复此楼
3楼2015-04-03 07:31:33
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

kiddinglei

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
liwentao2010: 金币+1, 谢谢回帖，辛苦 2015-04-07 08:04:28
玻璃娃娃1989: 金币+2 2015-04-09 05:46:11
玻璃娃娃1989: 金币+3 2015-04-09 05:47:10
貌似是按照重原子和轻原子来辨别   重原子衬度低
赞一下 回复此楼
4楼2015-04-03 12:03:49
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

玻璃娃娃1989

金虫 (小有名气)
引用回帖:
4楼: Originally posted by kiddinglei at 2015-04-03 12:03:49
貌似是按照重原子和轻原子来辨别   重原子衬度低

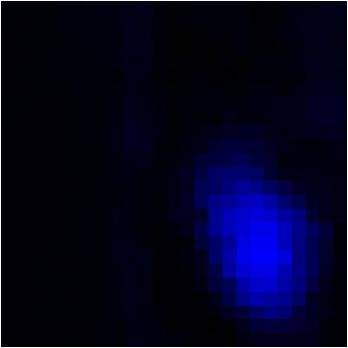

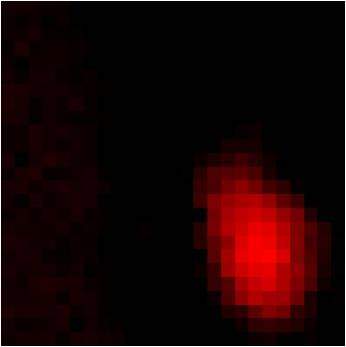

1-4中，蓝色代表Pd,红色代表Cu,粉红色代表二者的叠加。5和6代表的是一个Cu颗粒。Pd是痕量的，这个Cu颗粒上应该可以看到单个的Pd原子，但是不知道怎么看。不知道哪些是Pd原子。
赞一下 回复此楼
5楼2015-04-03 12:16:45
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

fdubluebingo

金虫 (小有名气)
引用回帖:
5楼: Originally posted by 玻璃娃娃1989 at 2015-04-03 12:16:45
1-4中，蓝色代表Pd,红色代表Cu,粉红色代表二者的叠加。5和6代表的是一个Cu颗粒。Pd是痕量的，这个Cu颗粒上应该可以看到单个的Pd原子，但是不知道怎么看。不知道哪些是Pd原子。...

单个pd原子才多大啊，这个分辨率下能看到单个的pd原子嘛？你们电镜老师怎么说的呢
赞一下 回复此楼
知足常乐
6楼2015-04-03 14:23:11
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

yueyahappy

银虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
liwentao2010: 金币+2, 应助指数+1, 谢谢回帖，欢迎常来交流 2015-04-07 08:04:49
玻璃娃娃1989: 金币+2 2015-04-09 05:46:38
玻璃娃娃1989: 金币+3 2015-04-09 05:46:47
个人觉得如果是合金的话，在HADDF图片里应该是两种原子明暗相间的有序排列才对。所以小生觉得您5和6有可能拍的是单独的CU或者Pd颗粒。
赞一下 回复此楼
7楼2015-04-03 18:06:59
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

玻璃娃娃1989

金虫 (小有名气)
引用回帖:
7楼: Originally posted by yueyahappy at 2015-04-03 18:06:59
个人觉得如果是合金的话，在HADDF图片里应该是两种原子明暗相间的有序排列才对。所以小生觉得您5和6有可能拍的是单独的CU或者Pd颗粒。

Pd的含量非常少，按照理论值，一个Cu颗粒上只有四五十个钯原子的样子
赞一下 回复此楼
8楼2015-04-03 22:42:06
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

玻璃娃娃1989

金虫 (小有名气)
引用回帖:
6楼: Originally posted by fdubluebingo at 2015-04-03 14:23:11
单个pd原子才多大啊，这个分辨率下能看到单个的pd原子嘛？你们电镜老师怎么说的呢...

刚测完的时候，老师指着边缘亮点说是钯原子。因为就想看到Cu颗粒上单独的Pd原子，老师说那些是单独钯原子。当时只顾兴奋去了，想着回来好好分析，谁知回来感觉不是那么回事了，现在也联系不上测试的老师。
赞一下 回复此楼
9楼2015-04-03 22:44:55
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
liwentao2010: 金币+2, 谢谢回帖，辛苦 2015-04-07 08:05:03
玻璃娃娃1989: 金币+5 2015-04-09 05:47:42
我感觉你这图到不了原子级分辨率啊，是球差校正做的么，我不觉得你看到真实原子像了都
赞一下 回复此楼
10楼2015-04-04 12:04:52
