[求助] 利用 TECPLOT 做一个 理论波形 和 实验波形 的坐标图 ？ 已有1人参与

我利用fluent输出了tecplot文件（格式是XX_tec.dat），利用tecplot可以正常作出波形图。     现在我想在这个图上加上理论波形，与之比较，可俺不知道怎么弄了？
请教大神，谢谢，谢谢。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-04-01 14:53:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoubing34

铁杆木虫 (正式写手)
顶一下，请教专家

[ 发自小木虫客户端 ]
回复此楼
2楼2015-04-01 23:01:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bb_polarlight

金虫 (小有名气)

【答案】应助回帖

楼主传个实验波形和理论波形的数据来，这样有利于给你解答啊。
一般Tecplolt的数据格式很简单，保存为dat后者txt格式就行。
X1 Y1
X2 Y2
。。。。

其中x1就是你的时间，或者说自变量
Y1,Y2就是对应的因变量。用Tecplot里面的2D打开实验数据，然后调整好显示。
然后在Load data files->Tecplot data loader里面选择Add ...，就可以把两个叠加了。
赞一下 回复此楼
3楼2015-04-07 22:51:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoubing34

铁杆木虫 (正式写手)
引用回帖:
3楼: Originally posted by bb_polarlight at 2015-04-07 22:51:20
楼主传个实验波形和理论波形的数据来，这样有利于给你解答啊。
一般Tecplolt的数据格式很简单，保存为dat后者txt格式就行。
X1 Y1
X2 Y2
。。。。

其中x1就是你的时间，或者说自变量
Y1,Y2就是对应的因变量 ...

不好意思，现在用的手机，不方便传上去。实验数据我用fluent输出的是tec.dat格式，而理论数据我只能做成您说的那样(x1,x2,y1,y2)，保存为txt格式，读取两个文件后， 一个为map，一个为zone，怎么调也不能一起显示出来。   何解？   谢谢

[ 发自小木虫客户端 ]
赞一下 回复此楼
4楼2015-04-07 23:05:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bb_polarlight

金虫 (小有名气)
引用回帖:
4楼: Originally posted by zhoubing34 at 2015-04-07 23:05:02
不好意思，现在用的手机，不方便传上去。实验数据我用fluent输出的是tec.dat格式，而理论数据我只能做成您说的那样(x1,x2,y1,y2)，保存为txt格式，读取两个文件后， 一个为map，一个为zone，怎么调也不能一起显示出 ...

一般都是两者采用相同格式，这样好对比。map格式估计你是采用Tecplot里面的XY Line显示，而理论数据你采用的是2D Cartesian显示。
这个选择就是在Tecplot工具按钮栏下面，左侧的下拉列表。
如果还不能解决，最好是发个图片或者数据来看看。
赞一下 回复此楼
5楼2015-04-08 08:27:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bb_polarlight

金虫 (小有名气)
引用回帖:
5楼: Originally posted by bb_polarlight at 2015-04-08 08:27:17
一般都是两者采用相同格式，这样好对比。map格式估计你是采用Tecplot里面的XY Line显示，而理论数据你采用的是2D Cartesian显示。
这个选择就是在Tecplot工具按钮栏下面，左侧的下拉列表。
如果还不能解决，最好 ...

补充说明：Zone对应的是用2D cartesian
赞一下 回复此楼
6楼2015-04-08 08:28:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoubing34

铁杆木虫 (正式写手)
引用回帖:
6楼: Originally posted by bb_polarlight at 2015-04-08 08:28:31
补充说明：Zone对应的是用2D cartesian...

请您看看。我能想到的是用excel做个理论波。
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 0.5-10U1-5000_tec.dat
    • 2015-04-08 09:07:26, 31.92 K
  • 附件 2 : 理论.xlsx
    • 2015-04-08 09:07:43, 22.65 K
7楼2015-04-08 09:09:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bb_polarlight

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
zhoubing34: 金币+10, ★★★★★最佳答案, 真心感谢您的帮助，回答太详细了，希望有机会也能帮助您 2015-04-08 11:14:45
1.Excel中的理论数据拷贝出来，放到一个txt文件中，我这命名为analyze
2.先把你fluent的那个文件用Tecplot打开，然后通过菜单栏里面的：
File->Load data file->Tecplot Data Loader，点击ok.
在弹出的对话框中选择Add to current data set.
打开analyze.txt(看不到记得选择文件类型选择all files)
3. 在弹出的对话框中，将x和V1  -》 combine， Y和V2 -》combine
4. 在zone style中，将刚才导入的第二个zone显示就行了

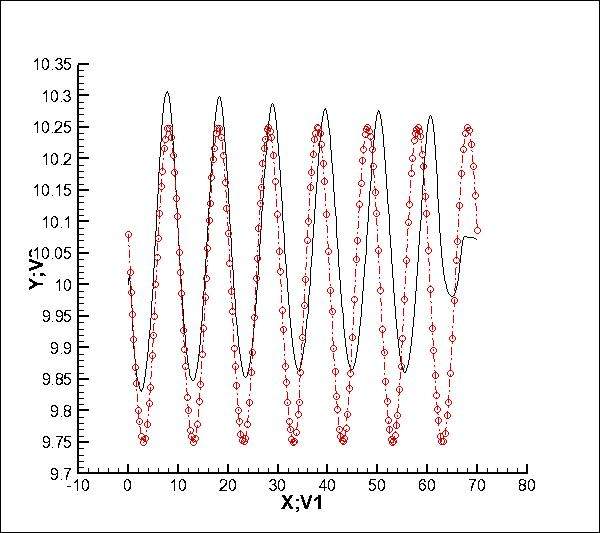

结果如下：

利用 TECPLOT 做一个   理论波形 和  实验波形   的坐标图  ？
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 波形对比.rar
    • 2015-04-08 09:41:59, 15.86 K

» 本帖已获得的红花（最新10朵）

zhoubing34
8楼2015-04-08 09:42:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoubing34

铁杆木虫 (正式写手)
送红花一朵
引用回帖:
8楼: Originally posted by bb_polarlight at 2015-04-08 09:42:15
1.Excel中的理论数据拷贝出来，放到一个txt文件中，我这命名为analyze
2.先把你fluent的那个文件用Tecplot打开，然后通过菜单栏里面的：
File->Load data file->Tecplot Data Loader，点击ok.
在弹出的对话 ...

心感谢您的帮助，回答太详细了，希望有机会也能帮助您
赞一下 回复此楼
9楼2015-04-08 11:15:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoubing34

铁杆木虫 (正式写手)
引用回帖:
8楼: Originally posted by bb_polarlight at 2015-04-08 09:42:15
1.Excel中的理论数据拷贝出来，放到一个txt文件中，我这命名为analyze
2.先把你fluent的那个文件用Tecplot打开，然后通过菜单栏里面的：
File->Load data file->Tecplot Data Loader，点击ok.
在弹出的对话 ...

再麻烦您一次，您通常怎么计算这两条曲线的误差？ 用excel？   tecplot可以不？
