[求助] 钢结构框架连接的问题 已有1人参与

钢结构框架连接的问题
例如塔机塔身标准节这样的连接方式能否看成是半刚性连接,请各位高手帮忙解答下
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

woaicmh

铜虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
尘埃落定a12: 金币+20, ★★★很有帮助, 很有帮助 2015-04-02 09:17:41
可以,但是算出来的节点次弯矩很小,一般直接按铰接计算。
2楼2015-04-01 17:27:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尘埃落定a12

金虫 (小有名气)

引用回帖:
2楼: Originally posted by woaicmh at 2015-04-01 17:27:55
可以,但是算出来的节点次弯矩很小,一般直接按铰接计算。

钢结构框架连接的问题-1

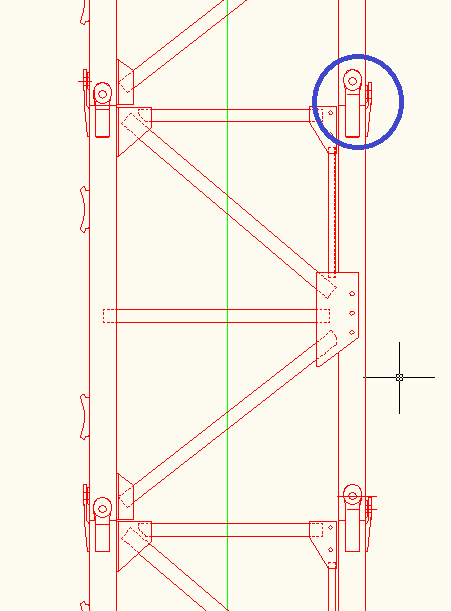

我查阅钢结构相关的资料发现都是把梁柱连接处看作是半刚性的,而我是将每个标准节连接处看作是半刚性的,也就是图中圈出的部分,不知道这样做对不对?还请帮我分析下,谢谢啦
3楼2015-04-01 21:28:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

woaicmh

铜虫 (初入文坛)

引用回帖:
3楼: Originally posted by 尘埃落定a12 at 2015-04-01 21:28:18
我查阅钢结构相关的资料发现都是把梁柱连接处看作是半刚性的,而我是将每个标准节连接处看作是半刚性的,也就是图中圈出的部分,不知道这样做对不对?还请帮我分析下,谢谢啦...

你的塔身是不是拼接而成的?如果是的,就和理想的桁架可能不太一样了,理想的桁架都是认为节点无限刚,不发生破坏。你的这个节点可能会发生局部的屈曲破坏或变形,会给整体受力造成影响,降低整体结构的承载力和刚度。这样的话,把它看成半刚性来研究结构的非线性肯定是有必要的。
4楼2015-04-02 03:09:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尘埃落定a12

金虫 (小有名气)

引用回帖:
4楼: Originally posted by woaicmh at 2015-04-02 03:09:30
你的塔身是不是拼接而成的?如果是的,就和理想的桁架可能不太一样了,理想的桁架都是认为节点无限刚,不发生破坏。你的这个节点可能会发生局部的屈曲破坏或变形,会给整体受力造成影响,降低整体结构的承载力和刚 ...

塔身是由一个个标准节拼接起来的,标准节之间是在图上圈出的部位通过两个不同方向的销轴连接的
5楼2015-04-02 09:16:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尘埃落定a12

金虫 (小有名气)

引用回帖:
4楼: Originally posted by woaicmh at 2015-04-02 03:09:30
你的塔身是不是拼接而成的?如果是的,就和理想的桁架可能不太一样了,理想的桁架都是认为节点无限刚,不发生破坏。你的这个节点可能会发生局部的屈曲破坏或变形,会给整体受力造成影响,降低整体结构的承载力和刚 ...

才发现两个帖子都是你一个人在回,非常感谢
6楼2015-04-02 09:18:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

woaicmh

铜虫 (初入文坛)

引用回帖:
6楼: Originally posted by 尘埃落定a12 at 2015-04-02 09:18:39
才发现两个帖子都是你一个人在回,非常感谢...

客气啦
7楼2015-04-02 18:23:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

拙一跟

银虫 (著名写手)

做的常规的Hinge结构都算铰接,就像这种
报答所有爱我的人
8楼2015-08-26 05:46:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tq02fbm

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by 尘埃落定a12 at 2015-04-02 09:16:45
塔身是由一个个标准节拼接起来的,标准节之间是在图上圈出的部位通过两个不同方向的销轴连接的...

请问这种销轴连接的节点弯矩转角关系是怎么算的呢?

发自小木虫IOS客户端
9楼2016-02-21 22:54:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
