[交流] 搅拌摩擦焊低合金钢的金相照片！！求各位大神帮忙看下组织~~

Q690低合金钢FSW的钢板，板厚8.5mm，金相试件做出来用3%的硝酸酒精腐蚀10s左右

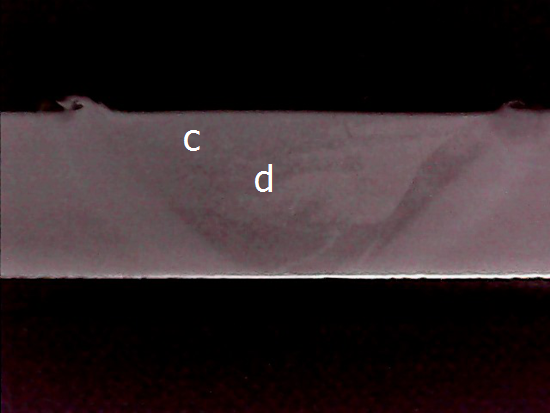

对应宏观图像照了几个区对着找的一些文章还是看不太懂组织，求大神们帮忙看看~~
第二幅图是焊核中心偏右的白色组织，这个算是洋葱环么？还有就是腐蚀出来晶界不是很清晰，是不是腐蚀的有什么问题？

搅拌摩擦焊低合金钢的金相照片！！求各位大神帮忙看下组织~~


搅拌摩擦焊低合金钢的金相照片！！求各位大神帮忙看下组织~~-1


搅拌摩擦焊低合金钢的金相照片！！求各位大神帮忙看下组织~~-2


搅拌摩擦焊低合金钢的金相照片！！求各位大神帮忙看下组织~~-3


搅拌摩擦焊低合金钢的金相照片！！求各位大神帮忙看下组织~~-4


搅拌摩擦焊低合金钢的金相照片！！求各位大神帮忙看下组织~~-5
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2015-04-01 10:23:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

valiantd

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
母材 珠光体
HAZ 细小珠光体
TMAZ 铁素体与贝氏体，好像也有少量马氏体
焊缝 应该是马氏体，感觉你焊缝的晶粒尺寸比较大
赞一下(1人) 回复此楼
10楼2015-04-09 22:38:08
