[求助] 如何使得workbench中建模后旋转体在柱坐标系下角度范围为0到360度？ 已有1人参与

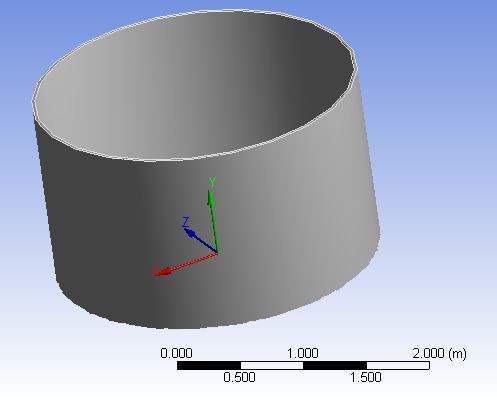

workbench中在DesignModeler建模一个形状很简单的圆环柱（y轴为其对称轴），如下图：
如何使得workbench中建模后旋转体在柱坐标系下角度范围为0到360度？
  方式是在xz平面内绘制圆环草图，再沿y轴拉伸即可。

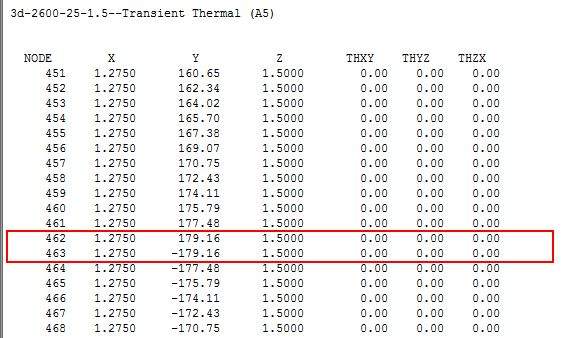

划分网格后，通过命令查看，发现在以y轴为对称轴的柱坐标系下，其y值（柱坐标系下的周向角度）发现在-180度到180度之间，能否改为0度大360度之间呢？？怎么样建模才能变为0度到360度之间呢？我采用旋转建模的方式也是-180度到180度之间。谢谢。
如何使得workbench中建模后旋转体在柱坐标系下角度范围为0到360度？-1

查看柱坐标系5下的命令如下：
dsys,5
alls
nlist
回复此楼

» 猜你喜欢
1楼 2015-03-30 19:50:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
别让帖子就这么默默的沉了。。。。
赞一下 回复此楼
2楼2015-04-02 17:25:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一片又一片

新虫 (小有名气)

【答案】应助回帖

workbench中建模模块中有旋转的工具，不需要用到命令流

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2015-04-03 02:35:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一片又一片

新虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 一片又一片 at 2015-04-03 02:35:05
workbench中建模模块中有旋转的工具，不需要用到命令流

刚没仔细看你的问题，这个是柱坐标下的，为什么要改成0到360

[ 发自小木虫客户端 ]
赞一下 回复此楼
4楼2015-04-03 02:37:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
引用回帖:
4楼: Originally posted by 一片又一片 at 2015-04-03 02:37:48
刚没仔细看你的问题，这个是柱坐标下的，为什么要改成0到360
...

是为了加载起见，我采用表格加载，但是表格的值必须大于或等于0，所以需要角度不出现负值，在0~360之间
赞一下 回复此楼
5楼2015-04-05 09:02:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
