[求助] 金相求助 已有4人参与

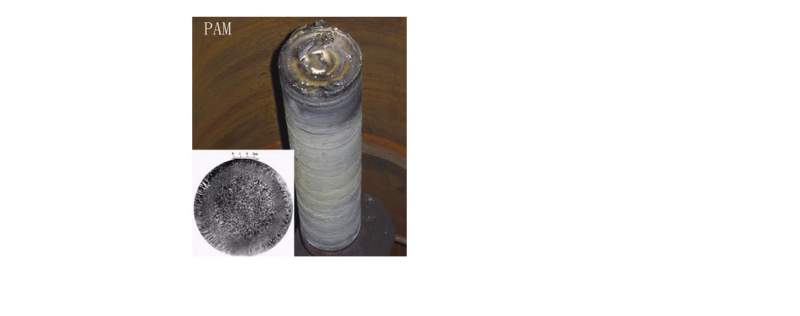

请问论文里的这种大铸锭的全尺寸截面的金相图是怎么做的?

金相求助
回复此楼

» 猜你喜欢

rockandroll
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1306256567

木虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
rock_roll: 金币+3, 有帮助 2015-03-27 14:53:41
这是宏观金相,因为是铸锭组织所以晶粒比较粗大,只需用砂纸把截面磨平后直接腐蚀就行,然后就能看到粗大的晶粒,用相机拍下即可。
额表跟嗯哝戏的
2楼2015-03-27 10:55:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rock_roll

木虫 (正式写手)

引用回帖:
2楼: Originally posted by 1306256567 at 2015-03-27 10:55:52
这是宏观金相,因为是铸锭组织所以晶粒比较粗大,只需用砂纸把截面磨平后直接腐蚀就行,然后就能看到粗大的晶粒,用相机拍下即可。

问题是这么大的截面怎么用砂纸磨平呢,腐蚀也不好腐蚀啊
rockandroll
3楼2015-03-27 11:58:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mygod8220

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
rock_roll: 金币+2, 有帮助 2015-03-27 14:53:48
我只能说,有些人是将他变成小块,拍照,好多图拼接的

我们当时就是这样干的,只不过我们的样比较小一些吧了
你不过来我过去
4楼2015-03-27 12:03:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rock_roll

木虫 (正式写手)

引用回帖:
4楼: Originally posted by mygod8220 at 2015-03-27 12:03:06
我只能说,有些人是将他变成小块,拍照,好多图拼接的

我们当时就是这样干的,只不过我们的样比较小一些吧了

请问你们当时的样直径是多少?你们是用相机拍了之后拼接的吗?
rockandroll
5楼2015-03-27 12:30:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ymliu7156

金虫 (正式写手)

百足之虫

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
rock_roll: 金币+5, ★★★很有帮助, 多谢 2015-03-27 14:53:01
将切下来的试样片上磨床精磨,然后直接腐蚀就可以了。这个尺寸的低倍样品,腐蚀好用数码相机照相,不用拼接完全可以。
6楼2015-03-27 14:18:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

autom123

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
rock_roll: 金币+10, ★★★★★最佳答案, 多谢 2015-03-27 14:52:46
切横断面,上磨床磨平,然后搞个大点的池子,可以加热的,用热酸煮煮就好了
无色的茶
7楼2015-03-27 14:42:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mygod8220

金虫 (正式写手)

引用回帖:
5楼: Originally posted by rock_roll at 2015-03-27 12:30:12
请问你们当时的样直径是多少?你们是用相机拍了之后拼接的吗?...

7-8个厘米的样子,拼接,中间的缝隙,PS即可,其他如你所说
你不过来我过去
8楼2015-03-27 17:04:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzp901111

金虫 (小有名气)

这样的照片一搬是看宏观晶粒大小的,试样制备要求较低,一搬将试样磨平后,直接用强酸腐蚀即可。
如果试样尺寸太大,很难通过手工的方式将试样处理平整的话,可以考虑通过机加工或者砂轮机将试样打磨平整。
楼上@autom123所说的方法:“切横断面,上磨床磨平,然后搞个大点的池子,可以加热的,用热酸煮煮就好了”就比较可行。
9楼2015-03-30 09:59:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rock_roll

木虫 (正式写手)

引用回帖:
9楼: Originally posted by lzp901111 at 2015-03-30 09:59:37
这样的照片一搬是看宏观晶粒大小的,试样制备要求较低,一搬将试样磨平后,直接用强酸腐蚀即可。
如果试样尺寸太大,很难通过手工的方式将试样处理平整的话,可以考虑通过机加工或者砂轮机将试样打磨平整。
楼上@ ...

多谢
rockandroll
10楼2015-03-30 10:10:39
