[求助] ANSYS导入PROE模型后始终选不中想选的面，求解决办法。 已有1人参与

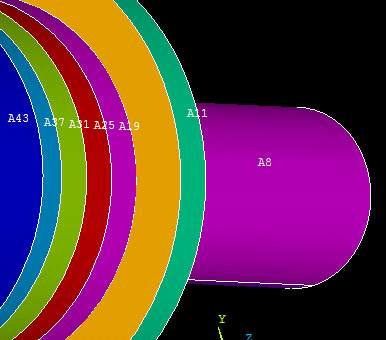

本人做变幅杆仿真，导入PROE模型后，在施加约束时需要选择图1中黄色的面，但是无论如何选不中黄色面。之后我显示面的编号，发现黄色那个面没有编号显示。
请问该如何解决这个问题，选中这个面。

ANSYS导入PROE模型后始终选不中想选的面，求解决办法。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-25 16:24:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weiweilp

银虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
首先，确定一下，你的模型导入到ANSYS中有没有丢失，可能你那个面丢失了。这是经常出现的问题。
没有丢失的话，我一般是把其它的面隐藏，鼠标放到模型上，点右键，会出现一系列菜单，选面操作的那个，就可以了吧。
赞一下 回复此楼
2楼2015-03-25 16:34:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vegh

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by weiweilp at 2015-03-25 16:34:25
首先，确定一下，你的模型导入到ANSYS中有没有丢失，可能你那个面丢失了。这是经常出现的问题。
没有丢失的话，我一般是把其它的面隐藏，鼠标放到模型上，点右键，会出现一系列菜单，选面操作的那个，就可以了吧。

谢谢！
整个模型是能够看到的，就像截图中那样，只有黄色的面没有被标记。是不是就是你说的面丢失了。如果是，请问该怎么处理？
另外你说的隐藏其他面，应该怎么操作？
赞一下 回复此楼
3楼2015-03-25 17:52:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weiweilp

银虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
vegh: 金币+5, ★★★很有帮助 2015-03-25 21:04:58
面丢失了的话，就要填补，ANSYS中有相应的工具。
隐藏其他面，你将鼠标点到模型的相应面上，点击鼠标右键，出现的菜单中有一个是用来隐藏面的。
我不是大神了，只是前面遇到了同样的问题罢了。
互相学习吧~~
赞一下(1人) 回复此楼
4楼2015-03-25 18:35:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vegh

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by weiweilp at 2015-03-25 18:35:34
面丢失了的话，就要填补，ANSYS中有相应的工具。
隐藏其他面，你将鼠标点到模型的相应面上，点击鼠标右键，出现的菜单中有一个是用来隐藏面的。
我不是大神了，只是前面遇到了同样的问题罢了。
互相学习吧~~

哈哈。谢谢你了！相互学习！
赞一下 回复此楼
5楼2015-03-25 21:04:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lignt

银虫 (小有名气)
不知道你在导出是选的是什么格式的，有时候igs文件并不是最好的，你换为x-t，或者别的格式试一试，我也是做有限元的，有时也出现这种情况。
赞一下 回复此楼
好好努力。
6楼2015-03-28 11:03:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vegh

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by lignt at 2015-03-28 11:03:22
不知道你在导出是选的是什么格式的，有时候igs文件并不是最好的，你换为x-t，或者别的格式试一试，我也是做有限元的，有时也出现这种情况。

发现问题了，其实那个面没有丢失，能被选中，但是非常难直接选中。
我是在“pick”了接近20多个面后，才把那个面识别了。然后依次把其他面“unpick”，这个过程中常常又把想要的那个面也给取消了。只得重新再来。非常麻烦。
不知道你有过这样的经历没有，怎么解决呀？
赞一下 回复此楼
7楼2015-03-29 12:12:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Zing0127

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by vegh at 2015-03-29 12:12:24
发现问题了，其实那个面没有丢失，能被选中，但是非常难直接选中。
我是在“pick”了接近20多个面后，才把那个面识别了。然后依次把其他面“unpick”，这个过程中常常又把想要的那个面也给取消了。只得重新再来。 ...

我也是这样，后来发现一个还算好的办法吧，既然你能pick到那个面了，那你可以直接看到那个面的编号，reset之后直接输入那个面的编号，或者直接在poltctrls中选择numbering，打开面编号开关，直接输你要的那个面的编号。再一个就是你知道那个面的位置用select>entities选择
赞一下 回复此楼
8楼2016-03-10 09:31:05
