[求助] 钢架棚结构 有限元分析疑问,请求知道!!!

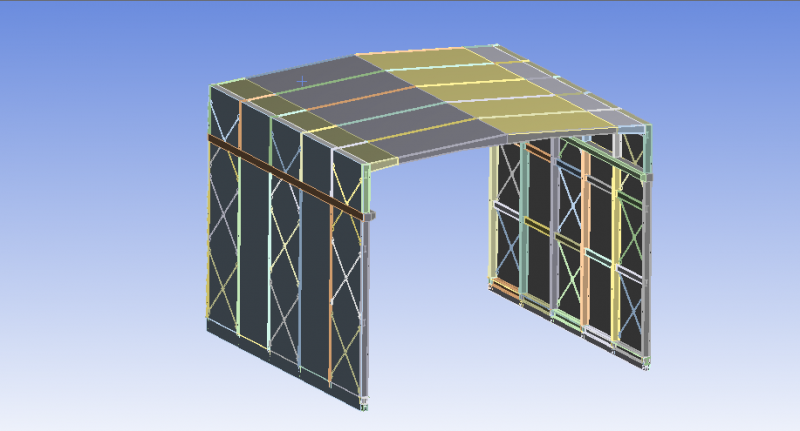

钢架结构,外面蒙了一层很薄的铁皮(见下图),问题来了:
1.用ANSYS中的mesh划分钢架结构时,我将其切割成了上百个body,但由于各个节点匹配(已经from new part),网格质量还是太差,继续切割body的话,工作量大,但效果。。。。
2. 不from new  part的话,看到网上有人说 设置绑定接触,暂时没试,不知道效果咋样,但是真的可行的话,好几百个body,一个一个设置的话,这工作量。。。。
3.建筑行业的亲们,你们在遇到这种钢架结构(H型钢,角钢为主,薄板为辅)问题时怎样进行有限元网格划分的?
  图中的模型是不是需要进一步简化,比如将H型钢简化成面,简化的话,又根据什么规范来的?[/i]

在线等!!!!!!万分感谢!!

钢架棚结构  有限元分析疑问,请求知道!!!
