[交流] 用ANSYS做网壳结构加隔震支座后的节点加速度如何处理？ 已有4人参与

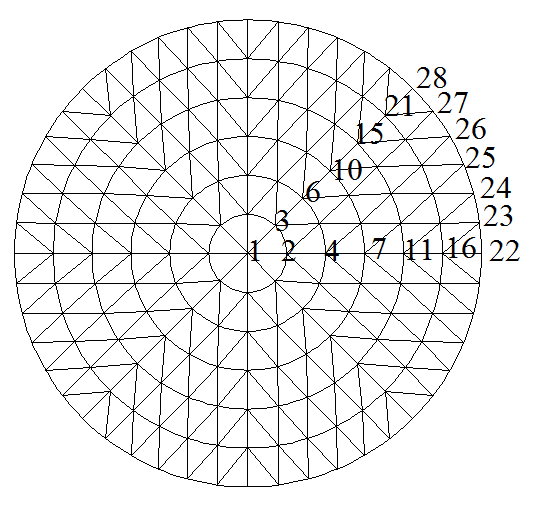

本人用ANSYS做了一个网壳结构的隔震分析，在网壳结构的最外环各节点（如图中一扇形的就是22-28节点）加隔震支座，然后加地震波（直接在的网壳结构上的，不是采用的大质量法）。我计算后得出了个节点的位移，但是对位移求导后得到的加速度比未加隔震支座条件下的加速度还要大，而且是每个节点都大，这是为什么？但是杆件力减小了，所以是不是我得到的这个加速度不对？
    我在想是不是应该是取相对加速度，但是这个相对加速度如何取？因为隔震支座有很多个，加地震波后每个支座的位移应该是不一样的。所以求大神援助。。

用ANSYS做网壳结构加隔震支座后的节点加速度如何处理？
回复此楼

» 猜你喜欢
1楼 2015-03-18 15:35:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenkaiseu

银虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
首先说明，我没在ANSYS中做过网壳结构的隔震，如果可以请将命令流发于我仔细检查。
1.加速度不能用求导的方式得到
2.隔震支座的位移需要加隔震层顶板控制
3.隔震后的绝对加速度并不是严格减小，相对加速度才是
赞一下 回复此楼
SimC, on the way !
2楼2015-03-19 10:54:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

如泪年华

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
2楼: Originally posted by chenkaiseu at 2015-03-19 10:54:55
首先说明，我没在ANSYS中做过网壳结构的隔震，如果可以请将命令流发于我仔细检查。
1.加速度不能用求导的方式得到
2.隔震支座的位移需要加隔震层顶板控制
3.隔震后的绝对加速度并不是严格减小，相对加速度才是

有什么课题，我也想做做也
赞一下 回复此楼
持之以恒
3楼2015-03-20 12:39:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuyan-05

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by chenkaiseu at 2015-03-19 10:54:55
首先说明，我没在ANSYS中做过网壳结构的隔震，如果可以请将命令流发于我仔细检查。
1.加速度不能用求导的方式得到
2.隔震支座的位移需要加隔震层顶板控制
3.隔震后的绝对加速度并不是严格减小，相对加速度才是

谢谢你。。已经得到解决了。输出的加速度就是对该节点的绝对位移进行求导得到的。
赞一下 回复此楼
4楼2015-04-11 10:34:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不要忒过了

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主，我也有类似的疑问，请问你是怎么处理的呢？我做得是大跨网架的，也在怀疑这个问题，请问怎么解决。万分感谢
赞一下 回复此楼
5楼2015-08-11 21:07:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

巭孬

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by 不要忒过了 at 2015-08-11 21:07:06
楼主，我也有类似的疑问，请问你是怎么处理的呢？我做得是大跨网架的，也在怀疑这个问题，请问怎么解决。万分感谢

兄弟，你解决了吗。我也是这个问题
赞一下 回复此楼
6楼2016-05-24 20:01:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

巭孬

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by yuyan-05 at 2015-04-11 10:34:24
谢谢你。。已经得到解决了。输出的加速度就是对该节点的绝对位移进行求导得到的。...

楼主求详细解决方法，非常感谢
赞一下 回复此楼
7楼2016-05-24 20:11:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
