[求助] 有限元钢架模型怎么画 已有1人参与

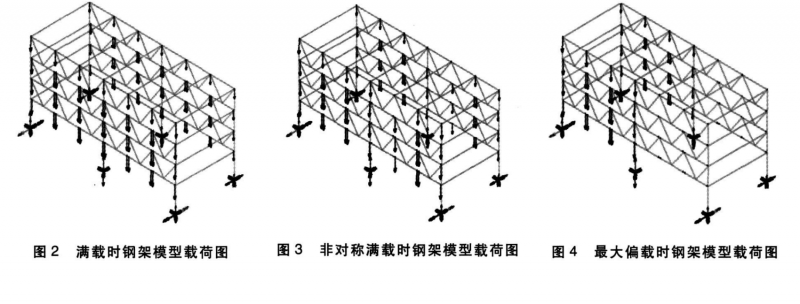

图片中的钢架有限元模型怎么建立啊        交点处怎么处理        一根整体的横梁上面有节点怎么弄的
还有施加载荷时候     想把载荷施加在一定的横梁上一定的坐标位置上    怎么操作?

谢谢

有限元钢架模型怎么画
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-17 21:23:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

如烟飘过

铜虫 (初入文坛)
用一个专业的结构分析软件 sap2000，就可以解决你的问题。
如果你是机械设计专业，1小时搞定。
如果你是力学专业，20分钟搞定。
赞一下 回复此楼
2楼2015-03-17 22:17:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小木瓜001

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
ansys选择梁单元，在截面中输入钢架的数据，建立关键点，用线连接成图示结构，网格划分中稍加设置，一段一段的剖分网格。加载直接选择关键点上的不同方向就好
赞一下(1人) 回复此楼
3楼2015-03-18 10:24:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cumt_wyh

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 小木瓜001 at 2015-03-18 10:24:42
ansys选择梁单元，在截面中输入钢架的数据，建立关键点，用线连接成图示结构，网格划分中稍加设置，一段一段的剖分网格。加载直接选择关键点上的不同方向就好

载荷的位置点怎么设置啊    也要事先建立好吗       一根横梁上有很多的关键点，有连接点和载荷施加点     都需要建立出来？然后每一段都连接,构成一个整体横梁
还是只连接两端的点构成一个整体的梁
赞一下 回复此楼
4楼2015-03-18 15:24:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小木瓜001

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by cumt_wyh at 2015-03-18 15:24:45
载荷的位置点怎么设置啊    也要事先建立好吗       一根横梁上有很多的关键点，有连接点和载荷施加点     都需要建立出来？然后每一段都连接,构成一个整体横梁
还是只连接两端的点构成一个整体的梁...

载荷的位置点直接选啊，在snays中的关键点上选取，直接用线来简化模型，因为截面形状参数已经在梁中设置了。
赞一下 回复此楼
5楼2015-03-18 22:33:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cumt_wyh

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 小木瓜001 at 2015-03-18 22:33:44
载荷的位置点直接选啊，在snays中的关键点上选取，直接用线来简化模型，因为截面形状参数已经在梁中设置了。...

但是我想选的载荷位置点不是在节点上，例如在梁的1/4处。该怎么设置？谢谢
赞一下 回复此楼
6楼2015-03-19 09:44:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小木瓜001

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by cumt_wyh at 2015-03-19 09:44:26
但是我想选的载荷位置点不是在节点上，例如在梁的1/4处。该怎么设置？谢谢...

那就在相应的位置建一个关键点呗
