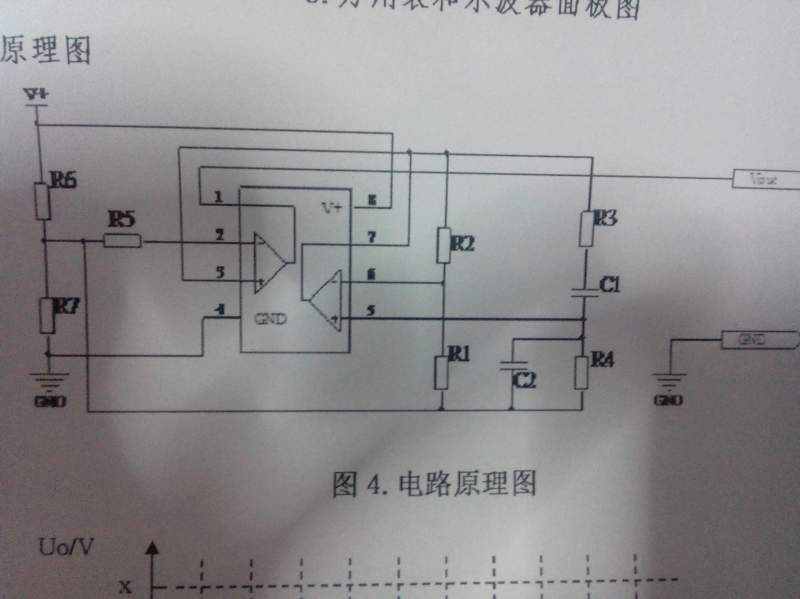

方波信号发生器电路原理图分析
|
|
方波信号发生器电路原理图，电路图中的双运放型号是DIP8， 1、看不懂电路原理图的工作原理，电路中的R1---R7都起什么作用，C1和C2的作用是什么？请详细说明一下工作过程 2、输出电压Vout用公式如何表示以及矩形波的周期计算公式  1.jpg |
