利用SHELL181，FLUID80单元进行流固耦合计算 已有1人参与
|
|

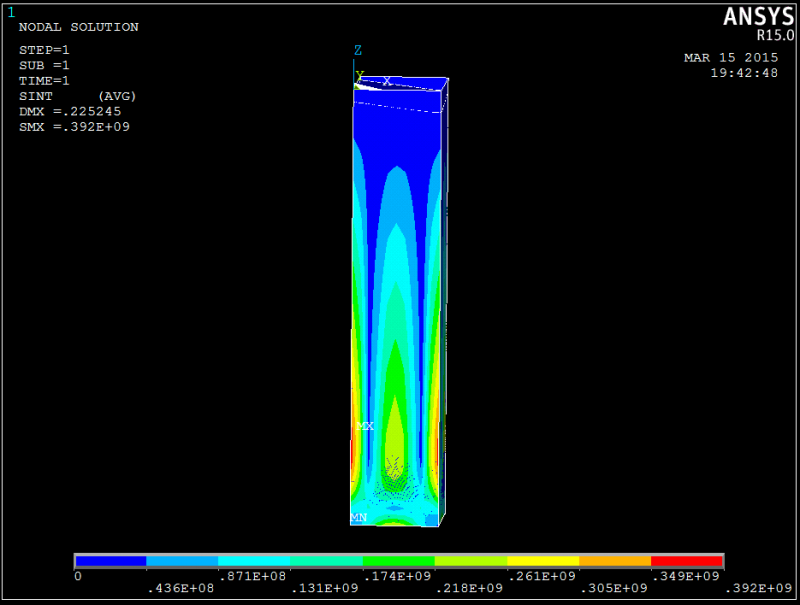

这段时间在研究单纯利用ansys中的单元进行流固耦合，发现这方面的资料很少而且很零散，例子也很少。我看了很多资料琢磨了半天，做了下面这个例子。这个例子利用shell181与fluid80单元进行直接耦合自由度的方式进行计算。没有用173和170来做接触。大家讨论下，看看我这样做有没有什么问题。大家多交流争取能讨论出来一个正确常用的例子，供后来者用。需要注意fluid80单元适用于没有进出口的流固耦合分析，同时其需要建在z坐标以下，自由液面放置在z=0的位置。 fini /cle /prep7 !***********单元及材料建立 ET,1,shell181 ET,2,FLUID80 KEYOPT,2,2,1 MP,EX,1,2E11 MP,PRXY,1,0.3 MP,DENS,7.85E3 R,1,0.006 MP,EX,2,3E8 MP,DENS,2,1E3 MP,VISC,2,0.001 !************建立罐体 BLOCK,0,1,0,1,0,-5 alls VDELE,1 ASEL,S,LOC,Z,0 ADELE,ALL ALLS esize,0.1 !***********划分网格 AATT,1,,1 ASEL,U,LOC,Z,0 AMESH,ALL ALLS !***********建立流体域 BLOCK,0,1,0,1,0,-5 !**********划分网格 esize,0.1 vatt,2,,2 vsweep,all ALLS fini /SOL !********静力学求解 ANTYPE,0 !**********施加重力载荷 ACEL,1,-1,9.8, ALLS !*********耦合垂直罐体方向节点自由度 NSEL,S,LOC,X,0 NSEL,A,LOC,X,1 CPINTF,UX,0.0001, ALLS NSEL,S,LOC,Y,0 NSEL,A,LOC,Y,1 CPINTF,UY,0.0001, ALLS NSEL,S,LOC,Z,-5 CPINTF,UZ,0.0001, ALLS !************约束罐体底面 ESEL,S,TYPE,,1 ALLSEL,BELOW,ELEM NSEL,S,LOC,Z,-5 D,all,ALL, ALLS SOLVE FINISH 附结果图如下：  |
