[求助] SCI电镜作图基础问题求助。 已有10人参与

我今年大四，不太会用PS处理电镜图，在此向各位请教几个基础问题。水平太低，请勿鄙视，哈哈~~

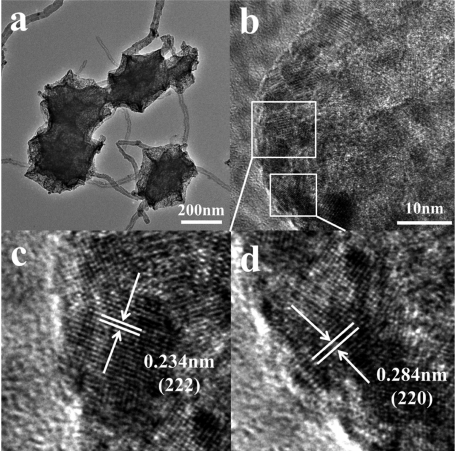

以附件图为例：
问题一：b图中方框如何使用PS得到？
问题二：c,d图中箭头以及平行线如何在PS中得到？
问题三：如何使用PS标尺工具准确测量图中距离？
希望能够提供准确的操作步骤，或者推荐相关SCI作图资源。
烦请各位不吝赐教。

SCI电镜作图基础问题求助。
回复此楼

» 收录本帖的淘帖专辑推荐

科研工具 科研

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
LIB
1楼 2015-02-23 15:37:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

avgon

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
MIT_04251227: 金币+5, ★★★很有帮助 2015-02-23 18:54:31
使用PS实现这个非常简单，而且方案也很多，下面只简单说一种。
问题一：b图中方框如何使用PS得到？
Re: 在新建的图层上拉出个合适大小的选区，然后在编辑中对选区进行描边即可；
问题二：c,d图中箭头以及平行线如何在PS中得到？
Re: 箭头可以利用直线工具调整箭头属性到想要形状绘制，平行线就直接用直接工具延着纹路画即可。线条颜色尺寸根据图形尺寸设定。
问题三：如何使用PS标尺工具准确测量图中距离？
Re:与地图上根据比例尺去算两地距离原理完全一致，用尺子工具量标尺长度，再量至少5个条纹间距，然后算平均，换算即可。
赞一下(3人) 回复此楼
仰望星空脚踏实地
2楼2015-02-23 18:19:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jhy1417

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
还是用coreldraw吧。直接就有，还能选线宽什么的

[ 发自手机版 http://muchong.com/3g ]
赞一下(2人) 回复此楼
6楼2015-02-24 08:50:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lomgi

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
PPT多好啊，简单易用，挺好，不过我一般用ps调一下分辨率dpi

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
7楼2015-02-24 09:00:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

MIT_04251227

金虫 (小有名气)
引用回帖:
2楼: Originally posted by avgon at 2015-02-23 18:19:46
使用PS实现这个非常简单，而且方案也很多，下面只简单说一种。
问题一：b图中方框如何使用PS得到？
Re: 在新建的图层上拉出个合适大小的选区，然后在编辑中对选区进行描边即可；
问题二：c,d图中箭头以及平行线 ...

非常感谢你的帮助。
赞一下 回复此楼
LIB
3楼2015-02-23 18:54:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
MIT_04251227: 金币+2, ★有帮助 2015-02-24 09:46:53
你怎么用PS画直线画矩形线框就怎么画，不会的话找个视频教程随便看看，这个都是第一步就会教你的，尺寸透射的话完全不建议用PS量，专用于透射的DM软件好用很多，而且就这点要求很多更简单的软件都可以搞定啊，ppt，coreldraw，个人觉得ps不是最好的选择，而且输出矢量图也很困难
赞一下 回复此楼
4楼2015-02-23 21:58:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

drzhanghao

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
建议使用GATAN软件处理，都可以实现你的上述功能
赞一下 回复此楼
5楼2015-02-23 22:10:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dongbest66

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
2楼: Originally posted by avgon at 2015-02-23 18:19:46
使用PS实现这个非常简单，而且方案也很多，下面只简单说一种。
问题一：b图中方框如何使用PS得到？
Re: 在新建的图层上拉出个合适大小的选区，然后在编辑中对选区进行描边即可；
问题二：c,d图中箭头以及平行线 ...

回答得真好，我之前都是自己摸索，您的回答很专业啊！

[ 发自小木虫客户端 ]
赞一下 回复此楼
8楼2015-02-24 09:28:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MIT_04251227

金虫 (小有名气)
引用回帖:
4楼: Originally posted by gxytju2008 at 2015-02-23 21:58:28
你怎么用PS画直线画矩形线框就怎么画，不会的话找个视频教程随便看看，这个都是第一步就会教你的，尺寸透射的话完全不建议用PS量，专用于透射的DM软件好用很多，而且就这点要求很多更简单的软件都可以搞定啊，ppt， ...

谢谢你的帮助，我比较喜欢玩PS，不过以后也会试试你建议的软件，哈哈，技多不压身。。
赞一下 回复此楼
LIB
9楼2015-02-24 09:46:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MIT_04251227

金虫 (小有名气)
引用回帖:
6楼: Originally posted by jhy1417 at 2015-02-24 08:50:10
还是用coreldraw吧。直接就有，还能选线宽什么的

。。。谢谢你的帮助
回复此楼
LIB
10楼2015-02-24 09:47:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
