请教：层流环空模拟
|
|

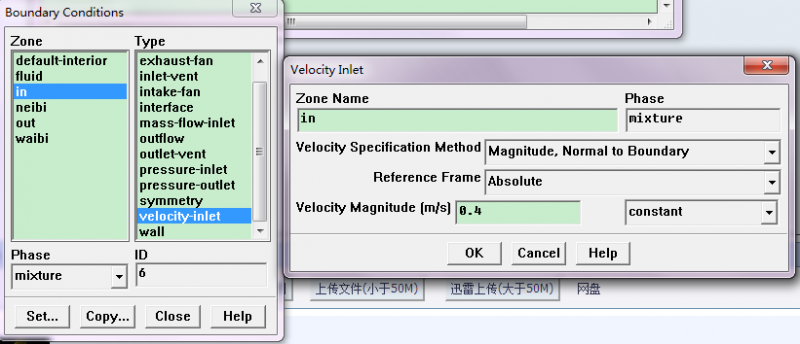

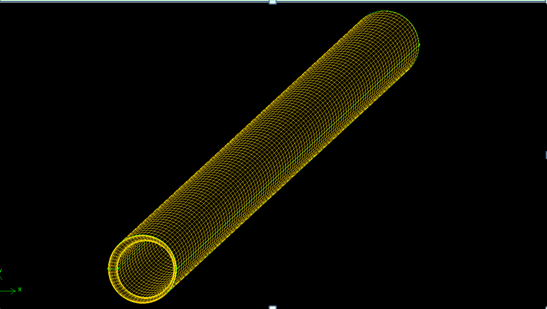

如下图1所示，在倾斜的偏心环空中充满一种被顶替液(注：只是在XZ平面倾斜，在Y方向没有倾斜)，现在用一种顶替液从下方的环空入口进入，沿环空向上驱替被顶替液。顶替液的密度比被顶替液大（具体数据暂略），且假设两者在流动过程中互不相溶，要考虑重力的影响。准备模拟从入口到出口的整个过程的界面变化情况。采用的层流模型，但是在边界条件设置的时候没法设置顶替液的速度(如图2)，我就在图3中设置了mixture中的速度，但是最后计算完成后调出纵截面的速度云图，没有图像。请问问题出在哪？ 补充：我用的是FLUNET6.3，模型求解时，采用的VOF进行数值方程的离散，时间上采用的隐格式，对流项采用一阶迎风有限元离散格式，采用PISO方法进行压力速度场的耦合。附cas文件。  图一.png  图二.png  图三.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : e=0.5L=10.cas
2015-02-06 21:29:49, 7.91 M
