[求助]
ABAQUS用邓肯张E-NV模型计算模型变形时初应力遇到问题
|
|

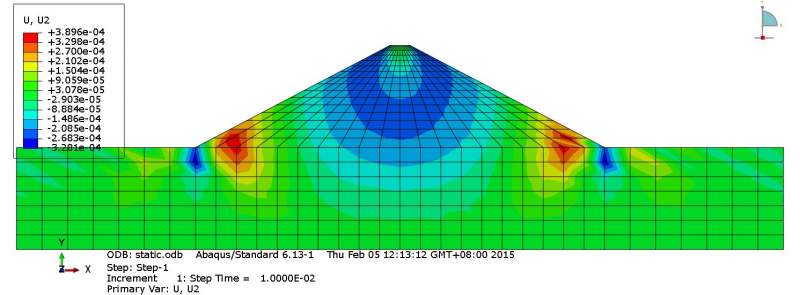

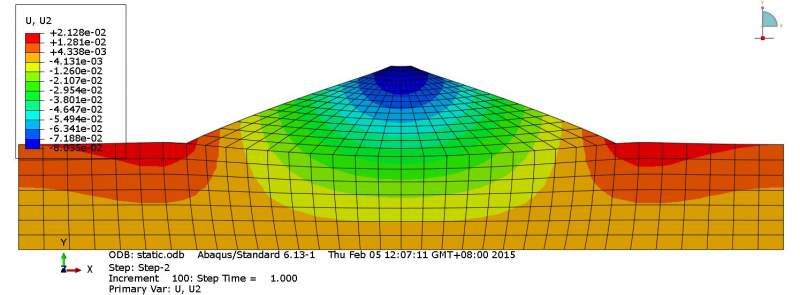

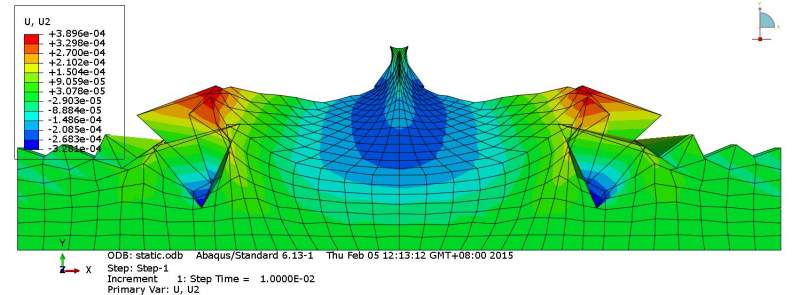

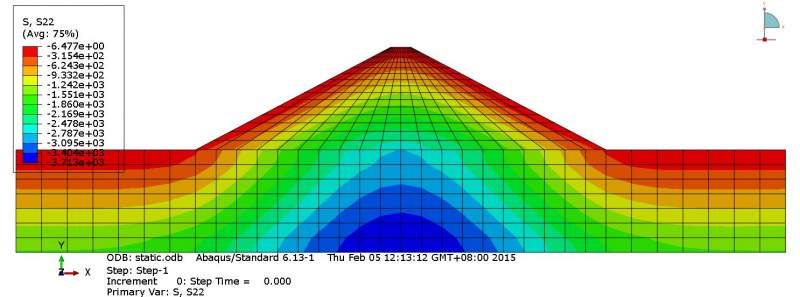

如果不加*initial conditions，type=stress，计算结果在分布和数值上都是合理的，如附件图1，是竖向沉降分布 加入初始应力以后，在step-1的初始可以看到初应力分布如图2，这里我加的是六个应力分量 但是同样的计算模型，只是加入了一个初始应力场，计算出来的竖向沉降的量值与分布就完全不同，如图3（这里我加的初始应力场是这个模型的自重应力场，所有计算都是先加初始量，再step-1，static来加自重，在step-2，soil来固结） step-1的第一小步就出现了图3那样的结果。 图4（图234是加了初始应力场的，图1没有加）是把scale调小到1以后的结果。模型整体变形量级很小，但很畸形 猜测是不是用了邓肯张子程序以后在施加初始应力场时需要改动，恳请各位指点。  1.JPG  2.JPG  3.JPG  4.JPG |
