[求助]
发动机缸压测量方案
|

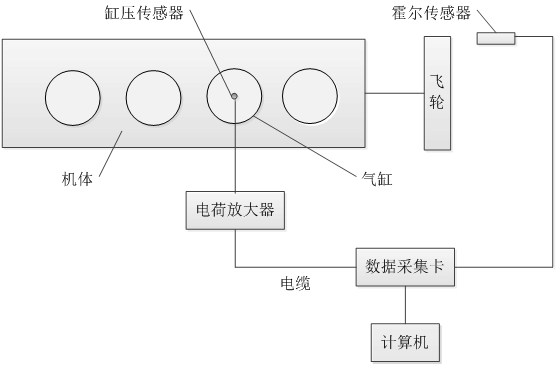

本人想通过柴油机上的示功阀测取运行过程中的缸内压力曲线，现设计方案如下：假设柴油机转速均匀，在飞轮端设触发信号，通过霍尔传感器确定上止点，缸压信号与上止点信号同步输入计算机，将两个上止点信号之间的区域均分为360度，然后对应到缸压信号，最终得到对应曲轴转角的缸压曲线。布置简图在附件中，另需购置缸压传感器、电荷放大器、霍尔传感器、采集卡各一件。有没有懂行的大拿，帮忙看看合不合理，推荐下比较好的装备。谢谢大家！ 5.png |
