引用回帖:
20楼: Originally posted by 绵春雨 at 2015-09-23 03:48:42
你好，我刚拿到透射数据，完全不会分析啊，求大神帮助...

请问我能帮到你什么？软件？
赞一下 回复此楼
21楼2015-09-25 19:02:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

绵春雨

木虫 (正式写手)
引用回帖:
21楼: Originally posted by madaowo at 2015-09-25 19:02:24
请问我能帮到你什么？软件？...

对，软件
回复此楼
过错是暂时的遗憾，错过是永远的遗憾！
22楼2015-10-09 11:24:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
22楼: Originally posted by 绵春雨 at 2015-10-09 04:24:13
对，软件...

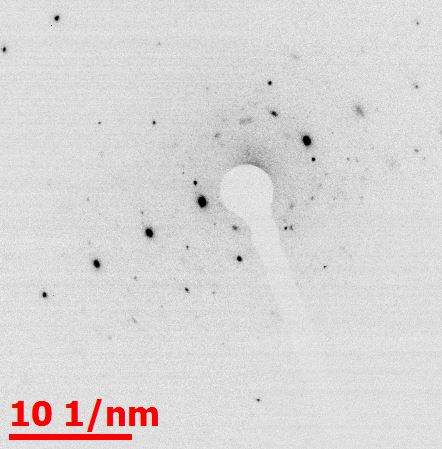

我用的是digital micrograph, 首先打开HRTEM图片，然后选择 rectangular工具，见 1.jpg， 点击后同时按住 alt 键画出一个2x2 或者 4x4 的方框，然后依次点击 Process-FFT, 这样你就得到所选区域的衍射斑点图，类似于 3.jpg （抱歉，我没有HRTEM的图，就拿一张普通的SAD图来解释）

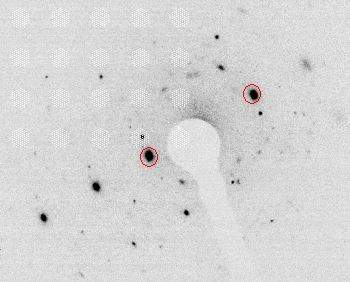

接下来就是用mask，选择所需要的mask， 见 4.jpg， 然后用在你FFT得到的衍射图上，比如像5. jpg中的两个红圈，这里我选的是第一个mask，因为我想看到对应于这一对g所对应的一维晶格图，点击 process- inverse FFT. 至此结束
TEM图片处理


TEM图片处理-1


TEM图片处理-2


TEM图片处理-3
赞一下 回复此楼
23楼2015-10-09 16:54:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

绵春雨

木虫 (正式写手)
引用回帖:
23楼: Originally posted by madaowo at 2015-10-09 16:54:53
我用的是digital micrograph, 首先打开HRTEM图片，然后选择 rectangular工具，见 1.jpg， 点击后同时按住 alt 键画出一个2x2 或者 4x4 的方框，然后依次点击 Process-FFT, 这样你就得到所选区域的衍射斑点图，类似 ...

谢谢
回复此楼
过错是暂时的遗憾，错过是永远的遗憾！
24楼2015-10-09 17:29:42
