[求助] 管内 单相流动 压力问题 已有2人参与

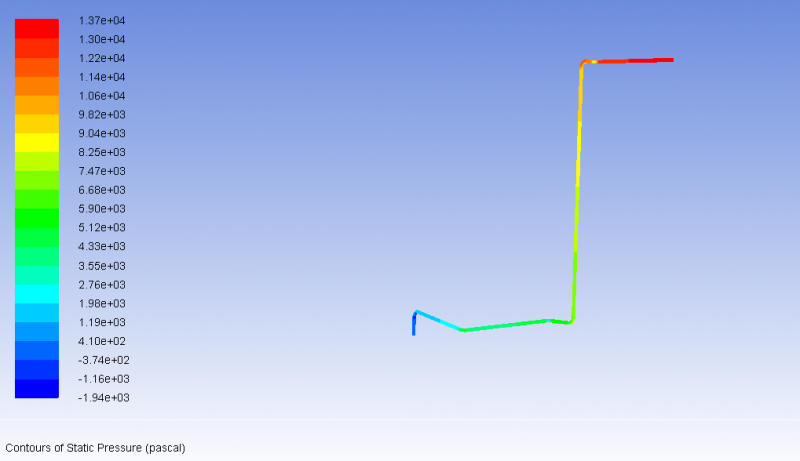

模拟竖直管内的流动问题，稳态，介质是水。高度有23m左右，压力出口压力出口，入口压力17kpa，出口0，收敛后管道静压非常小最高值只有13kpa，按说23m水柱产生的静压就应该有0.23Mpa，也就是说即使不流动静压至少有230kpa，但是现在只有13kpa。而且从云图上看，静压从上往下一直减小，实际情况应该是增大才对。重力场已经打开且方向正确，不知道为什么会出现这样子的错误，请大家帮忙看看。谢谢

管内 单相流动 压力问题
回复此楼

» 猜你喜欢
1楼 2015-02-01 15:03:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
哇塞骰: 金币+2 2015-02-02 11:08:10
边界设定有问题吧
赞一下 回复此楼
2楼2015-02-02 09:30:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)
★ ★
感谢参与，应助指数 +1
哇塞骰: 金币+2 2015-02-02 11:09:37
本帖仅楼主可见
赞一下
3楼2015-02-02 09:38:04
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

哇塞骰

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by 小七工作室1 at 2015-02-02 09:30:31
边界设定有问题吧

压力不同应该只是影响流速，但是对于静压应该没有影响。静压应该是p（密度）hg计算而来的吧
赞一下 回复此楼
4楼2015-02-02 11:09:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哇塞骰

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by 983236579 at 2015-02-02 09:38:04
参考压强的位置设置不正确，但是不会影响计算结果。

请教下，一般参考压力的位置怎么选取
赞一下 回复此楼
5楼2015-02-02 11:09:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)
本帖仅楼主可见
赞一下
6楼2015-02-02 11:46:28
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

哇塞骰

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by 983236579 at 2015-02-02 11:46:28
把你的设置参考压力那个面板截个图来看看
...

我简单说下，压力设置为0，坐标我用的进口面的中心坐标，重力我设为-9.8m/s2，操作密度没设，就这样。
赞一下 回复此楼
7楼2015-02-02 13:27:09
