[求助] 绘图问题 已有2人参与

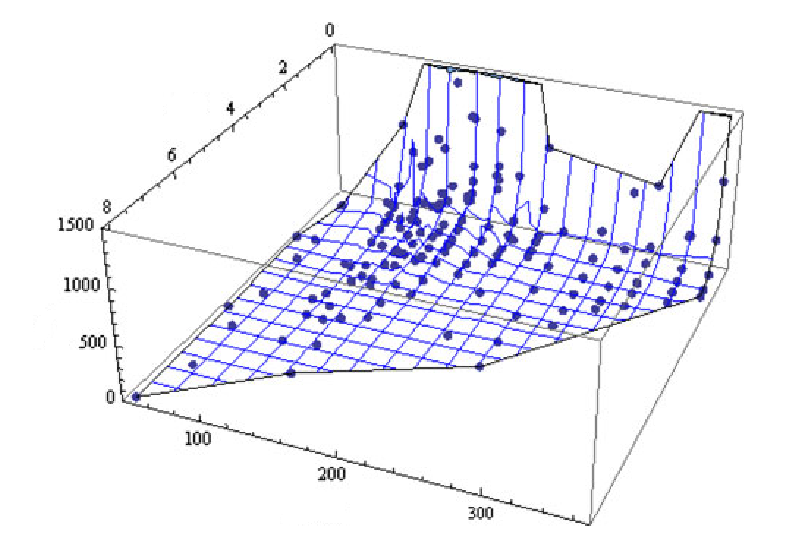

请教大家一下，这个图是怎么画出来的啊，用origin吗？如果是，那么数据点画完后，这个线框是怎么加上个去的啊，请大家指导一下，感激不尽

绘图问题
回复此楼

» 猜你喜欢
1楼 2015-02-01 01:22:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

starfriend

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
尘世小书童: 金币+10, ★★★很有帮助, 您好，非常感谢您的回复，我试了好多次，可还是画不出来，能否把数据发给您，请您画出来看看，感激不尽！ 2015-02-02 20:34:07
方法应该如下：
首先将XYZ数据转成matrix数据; 用matrix数据画成一般的3D  surface，然后在plot setup里再一次添加一次同样的matrix数据并且把它们构成 3D  maxtrix scatter，完成。
主要的思路就是两组（同样）数据，一个画成surface，一个画成散点图。
赞一下(1人) 回复此楼
2楼2015-02-01 07:07:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

雨梦无声

金虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
2楼: Originally posted by starfriend at 2015-02-01 07:07:28
方法应该如下：
首先将XYZ数据转成matrix数据; 用matrix数据画成一般的3D  surface，然后在plot setup里再一次添加一次同样的matrix数据并且把它们构成 3D  maxtrix scatter，完成。
主要的思路就是两组（同样）数 ...

此楼正解，要漂亮的学MATLAB
赞一下 回复此楼
3楼2015-02-01 11:10:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尘世小书童

铜虫 (正式写手)
引用回帖:
3楼: Originally posted by 雨梦无声 at 2015-02-01 11:10:56
此楼正解，要漂亮的学MATLAB...

您好，我也尝试用Matlab画过，可是遇到一些问题，能否留个QQ请教一下，感激不尽啊
赞一下 回复此楼
4楼2015-02-02 20:51:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雨梦无声

金虫 (著名写手)
引用回帖:
4楼: Originally posted by 尘世小书童 at 2015-02-02 20:51:07
您好，我也尝试用Matlab画过，可是遇到一些问题，能否留个QQ请教一下，感激不尽啊...

我不会MATLAB，我都是叫同学帮忙的，很不好意思
赞一下 回复此楼
5楼2015-02-02 21:01:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尘世小书童

铜虫 (正式写手)
引用回帖:
5楼: Originally posted by 雨梦无声 at 2015-02-02 21:01:00
我不会MATLAB，我都是叫同学帮忙的，很不好意思...

好的，没关系，还是谢谢您的关注啊
赞一下 回复此楼
6楼2015-02-02 21:10:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雨梦无声

金虫 (著名写手)
引用回帖:
6楼: Originally posted by 尘世小书童 at 2015-02-02 21:10:56
好的，没关系，还是谢谢您的关注啊...

7楼2015-02-02 21:27:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

starfriend

金虫 (正式写手)

【答案】应助回帖

发给我把，我有空帮你试试
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

尘世小书童
8楼2015-02-03 10:38:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尘世小书童

铜虫 (正式写手)
送红花一朵
引用回帖:
8楼: Originally posted by starfriend at 2015-02-03 10:38:25
发给我把，我有空帮你试试

感激不尽啊，非常感谢您，这是Origin文件，里面是x,y,z数据，最后的图希望z轴用对数坐标显示
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : data.opj
    • 2015-02-03 10:51:11, 27.25 K
9楼2015-02-03 10:51:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

starfriend

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
尘世小书童: 金币+10, ★★★很有帮助, 您好，非常感谢，画成这样已经很好了，我自己按照您的方法也试着画了，另外我贴出来的例图中边界线是用黑色线条表示出来的，不知道可否设置？感谢您的解答 2015-02-04 14:34:29

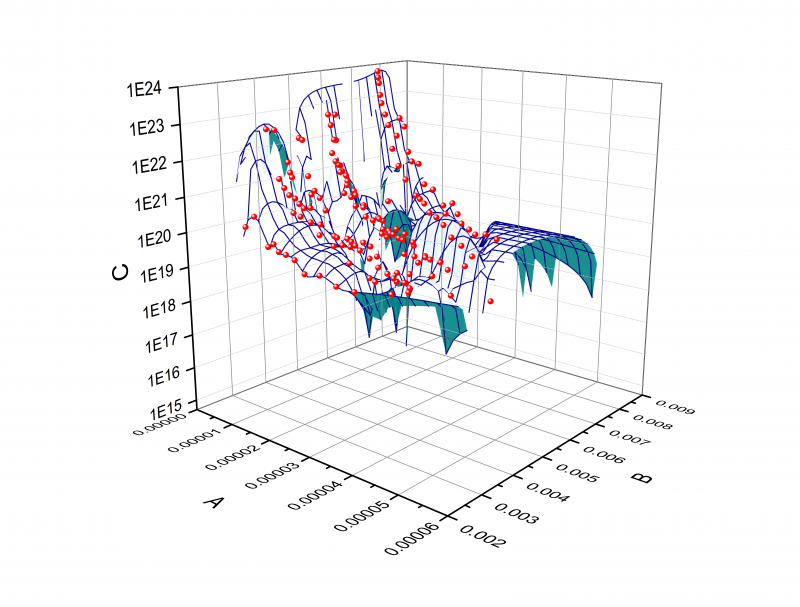

因为你的数据不是均一分布，而且数据之间间隔比较大，所以得出的结果很取决于曲面图的随机取样数量。我上面说的方法比较适用于均一分部的数据；理论上，你的数据也可以这么做，但是需要把它修改成均一分布（Z为空白值）。可是这么做比较复杂。
我用了另外一个方法，思路如下：
在Orgin里，分别做一个曲面图和一个散点图，把他们的格式调成一样；然后利用”graph>>merge graph windows>>number rows = 1 and number of columns = 1 (两幅图重叠)“。
我做了一个样品，不一定对；主要是做成曲面图的时候取样数量；我这里用的是“XYZ gridding>>random (renka cline)>>colums = 40 and rows = 40"你可以取其他数量的格子~
看附件。
绘图问题-1
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : data.opj
    • 2015-02-04 07:05:34, 223.08 K
10楼2015-02-04 07:06:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
