[求助] fluent有热源的自然对流计算不收敛已有1人参与

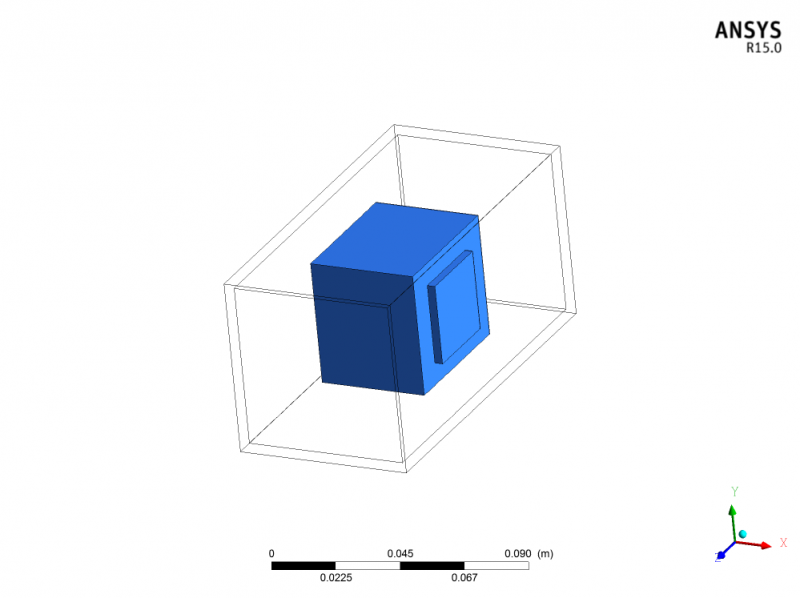

fluent计算：在密闭空间内，含有内部热源的自然对流，稳态问题。模型如图所示，中间为铝实心块，边上的小块是陶瓷加热片，空气包围，最外面是不锈钢外壳。
计算设置：空气用Boussinesq模型，y方向重力，pressure-based，SIMPLE，压力离散用PRESTO!，其他二阶迎风。内边界耦合，外边界对流传热系数设置为10W/m2-k

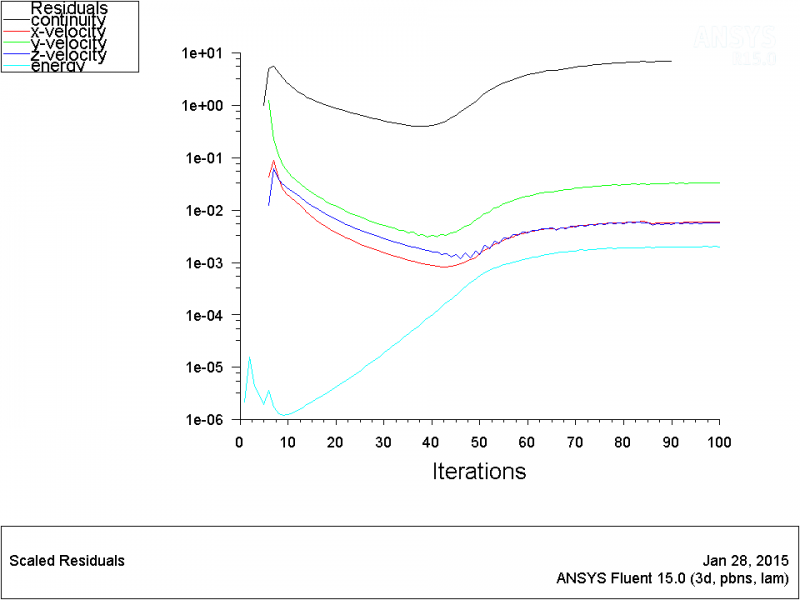

结果总是Energy曲线先收敛再马上发散，不知道怎么回事，向各位大神求教

fluent有热源的自然对流计算不收敛


fluent有热源的自然对流计算不收敛-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2015-01-29 09:58:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cheersend

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
自然对流本来就是比较微弱的流动，迭代需要非常小心。
建议压力用body-force-weighted
其他先用一阶精度算。

冷边界的对流换热系数之外不是还应该有冷流体温度么？

我遇到过连续性残差下不去的，但是没遇到过直接发散的。可能需要继续检查一下设置。

空气先换成ideal gas试试，波斯涅斯克模型虽然是一个简单的假设，但是还得管参考密度参考压力什么的，忒烦心了点。
赞一下(1人) 回复此楼
2楼2015-01-29 13:54:31
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tiedixian

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by cheersend at 2015-01-29 13:54:31
自然对流本来就是比较微弱的流动，迭代需要非常小心。
建议压力用body-force-weighted
其他先用一阶精度算。

冷边界的对流换热系数之外不是还应该有冷流体温度么？

我遇到过连续性残差下不去的，但是没遇到 ...

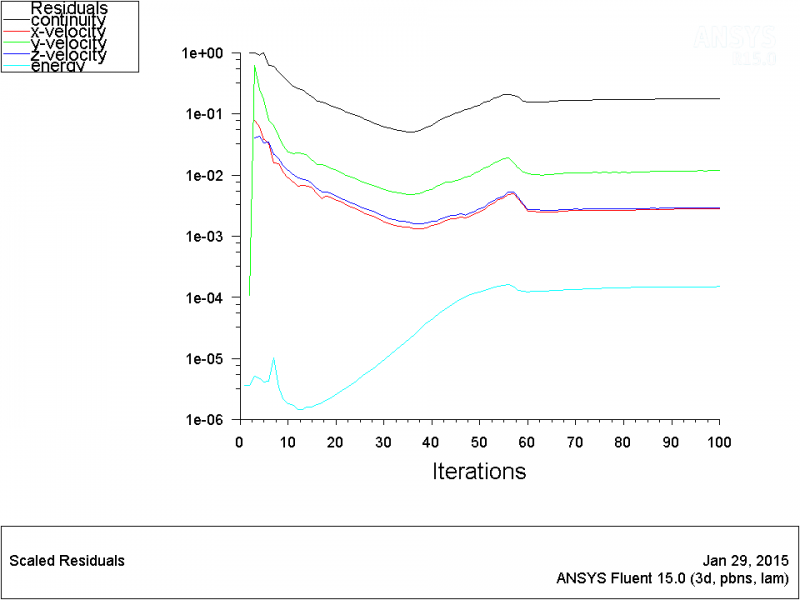

谢谢。我按照你的建议做了一个测试，发现残差还是差不多有这种趋势，不过不同的是之后又好像马上进入了一个永久的平稳期，但是从温度检测曲线来看温度还是在一刻不停地沿某一渐近线逼近，不知道这算不算收敛了呢？
ps.冷流体设置为300K。
fluent有热源的自然对流计算不收敛-2
赞一下 回复此楼
3楼2015-01-29 16:49:51
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tiedixian

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by tiedixian at 2015-01-29 16:49:51
谢谢。我按照你的建议做了一个测试，发现残差还是差不多有这种趋势，不过不同的是之后又好像马上进入了一个永久的平稳期，但是从温度检测曲线来看温度还是在一刻不停地沿某一渐近线逼近，不知道这算不算收敛了呢？ ...

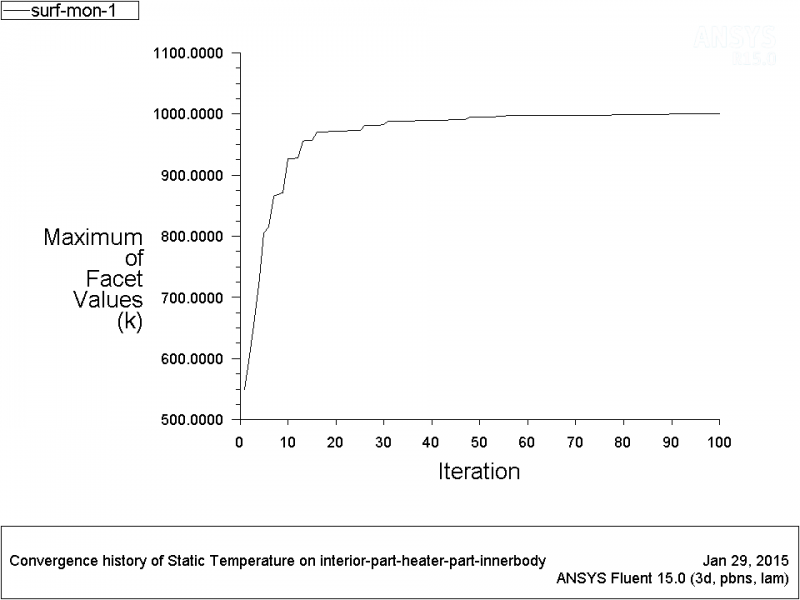

上个图片传错了
fluent有热源的自然对流计算不收敛-3
赞一下 回复此楼
4楼2015-01-29 16:52:23
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cheersend

至尊木虫 (著名写手)
引用回帖:
3楼: Originally posted by tiedixian at 2015-01-29 16:49:51
谢谢。我按照你的建议做了一个测试，发现残差还是差不多有这种趋势，不过不同的是之后又好像马上进入了一个永久的平稳期，但是从温度检测曲线来看温度还是在一刻不停地沿某一渐近线逼近，不知道这算不算收敛了呢？ ...

到1000K的结果合理不合理？
如果真到1000K，需要考虑辐射。

还是得自己找找看原因。
另外建议参考一下help里面
Tutorial Guide
Chapter 7: Modeling Radiation and Natural Convection
赞一下 回复此楼
5楼2015-01-29 19:07:43
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cd未雨绸缪

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by tiedixian at 2015-01-29 16:52:23
上个图片传错了

...

楼主这个问题做出来了吗？我也遇到了这个问题
赞一下 回复此楼
6楼2015-11-16 15:16:17
