| 查看: 2117 | 回复: 10 | |||
adhisj金虫 (著名写手)
|
[求助]
关于金属的再结晶 二次结晶的基本概念 已有1人参与
|
||
|
如题 本人菜鸟 请问： 1.这个金属的再结晶发生在退火阶段 这个退火阶段指的是恒温还是后面的降温阶段呢？ 2.对于二次结晶 我看到有的说要求形变10%什么的，请问这里的形变 是什么意思？如何进行形变？仅仅加热吗？ 二次再结晶和再结晶 区别在哪里？仅仅是形成的晶粒大小前者均匀 后者不均匀吗？ |
回复此楼» 猜你喜欢
生物学308分求调剂（一志愿华东师大）
已经有7人回复
-
296材料专硕求调剂
已经有18人回复
-
材料与化工306分找调剂
已经有18人回复
-
302求调剂
已经有9人回复
-
一志愿北京科技大学材料工程085601，求调剂
已经有11人回复
-
283分材料与化工求调剂
已经有19人回复
-
326求调剂
已经有8人回复
-
一志愿郑州大学材料与化工085600，求调剂
已经有10人回复
-
081200-11408-276学硕求调剂
已经有5人回复
-
280求调剂
已经有14人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 异常长大，二次再结晶
已经有9人回复
- 提高再结晶温度对于金属材料性能有何影响
已经有5人回复
- 怎样通过形变和再结晶得到大尺寸的晶粒
已经有16人回复
- 关于再结晶温度的影响因素
已经有10人回复
- 关于再结晶激活能
已经有18人回复
- （毛卫民版）金属再结晶及晶粒长大（高清完整）
已经有397人回复
- 连续再结晶与不连续再结晶
已经有3人回复
- EBSD 铜再结晶图
已经有8人回复
- 回复的概念；再结晶温度的概念
已经有7人回复
- 硅钢中的二次再结晶问题
已经有4人回复
- 有过 纳米晶 的再结晶过程，欢迎讨论和指点。谢谢。
已经有6人回复
- 关于再结晶温度的定义，请虫友指教
已经有7人回复
- 晶体旋转（lattice rotation)连续动态再结晶与几何动态再结晶怎么区分呢？
已经有8人回复
- 金属的再结晶 对 力学性能的影响？
已经有13人回复
- 【讨论】请教：金属的连续再结晶
已经有8人回复
- 【资源】关于再结晶的经典书籍（英文版）RECRYSTALLIZATION AND RELATED ANNEALING PH
已经有16人回复
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
adhisj: 金币+5, ★有帮助 2015-01-28 15:15:29
感谢参与，应助指数 +1
adhisj: 金币+5, ★有帮助 2015-01-28 15:15:29
|
第一个问题，在退火过程中，当退火温度高于再结晶温度时，金属会发生再结晶，这个与退火的阶段无关，只要样品当时的温度高于再结晶温度，无论是处于升温，保温还是冷却阶段，都会发生再结晶。 第二个问题，首先要明白再结晶的过程：回复，一次再结晶，晶粒长大，二次再结晶(晶粒异常长大)，通常所说的再结晶一般是指一次再结晶或者是整个再结晶过程。 一次再结晶是变形基体中新晶粒形成和长大的过程； 晶粒长大是一次再结晶过程中长大的再结晶核心彼此相碰，通过吞并长大，这时长大的驱动力是降低晶界能和使相邻晶界张力相平衡，理论上当晶粒形状为等轴的均匀六边形时，这时晶界能最低，晶界张力相平衡，所以晶粒长大的最后效果是形成均匀的等轴晶粒，晶粒边界趋于球化； 二次再结晶也是一个晶粒长大的过程，不过形式和前者不一样，晶粒长大的驱动力是晶界能，没有考虑有其它的不均匀分布的能量存在，也没有考虑各部分晶界状况的不均匀，比如第二相，位错等的不均匀，当有这些不均匀状况存在时，晶粒生长的方向和大小也就不均匀了，所以就不能形成均匀的等轴晶粒了，最后结果就是少数晶粒突发性地、迅速地粗化，使晶粒之间的尺寸差别越来越大。 我这讲的也不全面，可以找本再结晶的书看下，书上讲的更细，有图片，更好理解，木虫上就有下载。 |
2楼2015-01-28 15:08:06
adhisj
金虫 (著名写手)
- 应助: 2 (幼儿园)
- 金币: 1438.7
- 散金: 236
- 红花: 10
- 帖子: 1284
- 在线: 525.4小时
- 虫号: 775863
- 注册: 2009-05-21
- 专业: 电化学
3楼2015-01-28 15:15:20
|

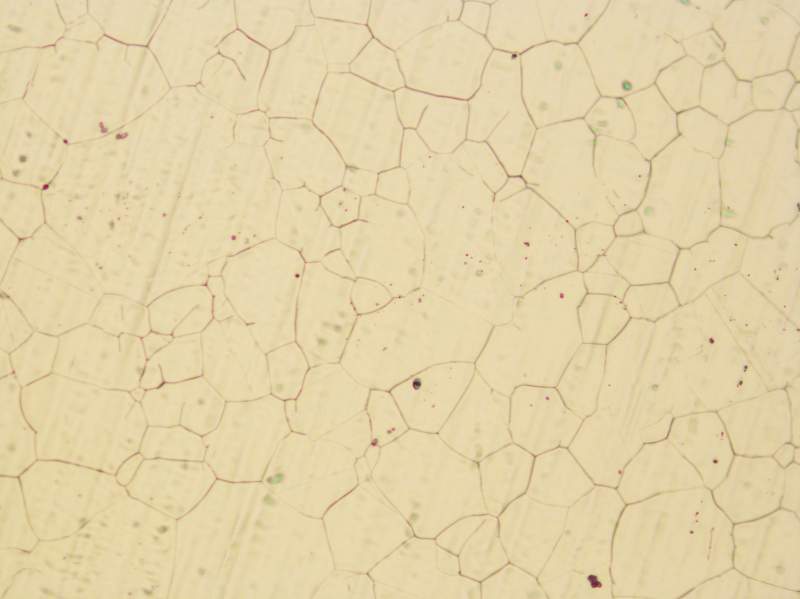

看起来是有二次再结晶，判断二次再结晶，个人认为金相中应该看到，一是所有晶粒的晶界都较趋于圆滑了，基本没有变形组织了，二是有少数晶粒异常的大，其它晶粒都较小，而且尺寸差不多，三是这些异常长大的少数晶粒一般不会相连，其周围一般都是小晶粒(当然如果时间足够长的话，也有可能是看到多数大晶粒)。这个判断其实还可以参考经验，看退火温度是否比较高，时间相对较长，这样的情况下比较容易二次再结晶。 相继发生二次再结晶肯定是可能的啊，当金属内有组织不均匀，能量不均匀等，就是说满足了二次再结晶进行的条件，而且如果温度足够高，甚至有些时候在退火过程中，一次再结晶后又附加了一定的变形，都会诱发二次再结晶。 10%形变，你这个详细的描述是什么，直接给个10%形变我也不懂要表达什么意思。 |
4楼2015-01-29 08:16:29
adhisj
金虫 (著名写手)
- 应助: 2 (幼儿园)
- 金币: 1438.7
- 散金: 236
- 红花: 10
- 帖子: 1284
- 在线: 525.4小时
- 虫号: 775863
- 注册: 2009-05-21
- 专业: 电化学
5楼2015-01-29 12:00:52
6楼2015-01-29 13:08:35
7楼2015-01-31 13:09:00
adhisj
金虫 (著名写手)
- 应助: 2 (幼儿园)
- 金币: 1438.7
- 散金: 236
- 红花: 10
- 帖子: 1284
- 在线: 525.4小时
- 虫号: 775863
- 注册: 2009-05-21
- 专业: 电化学
8楼2015-01-31 15:18:57
微笑2012
金虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 1125.8
- 帖子: 114
- 在线: 54.1小时
- 虫号: 3374041
- 注册: 2014-08-19
- 性别: GG
- 专业: 金属材料的微观结构
9楼2015-02-01 00:12:57
10楼2015-02-02 11:54:32
