[求助]
二氧化钛纳米管/纳米颗粒复合结构 DSSC EIS测试 亮态及暗态下阻抗谱 已有1人参与
|
|

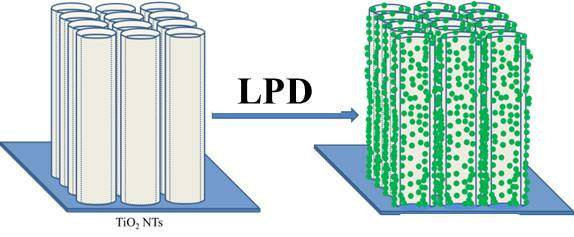

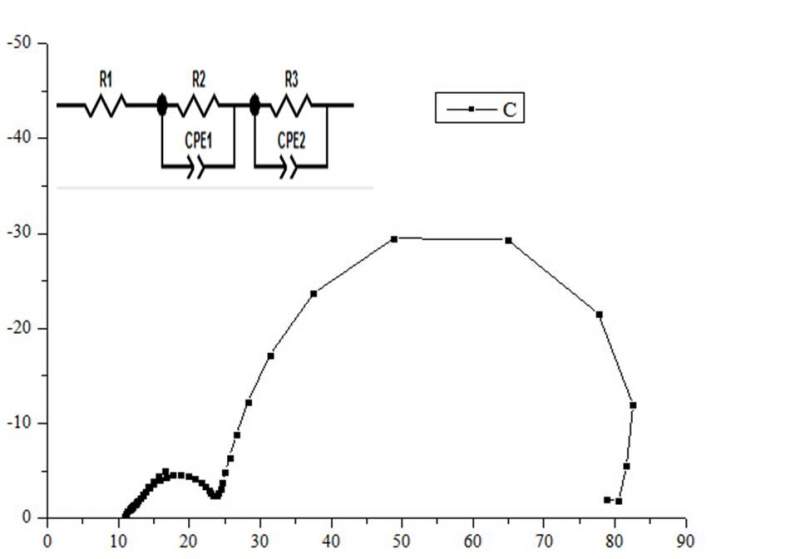

上图是复合结构示意图，下图是我用Zahner电化学工作站和Zview做出的EIS图谱，左上侧是模拟电路。亮态下，偏压5mV，扫描频率0.01~10^6 Hz，图谱中出现了高频区的一个半圆，中频区的一个大半圆。高频区半圆代表的是对电极/电解质的电荷转移电阻？ 低频区半圆代表的是光阳极/电解质的电荷转移电阻？ 还是其他什么？ 投稿时，审稿人意见： That bigger arc corresponds to the recombination resistance and does not correspond to the charge transfer. The later parameters(R3) should be observed as a transmission line (45° line at high frequency part in the Nyquist plot). 他的意思是大半圆对应于复合电阻而不是电荷转移电阻，R3应该是一条45°线。。。  图片2.jpg  图片3.jpg |
