[资源] 用Asymptote产生3D PDF格式的分子结构图

很多年前接触过一点Asymptote矢量图语言，但是不如现成的分子结构程序方便，于是就压箱子底下了。最近突然把Asymptote又拿出来，主要有以下几个原因：

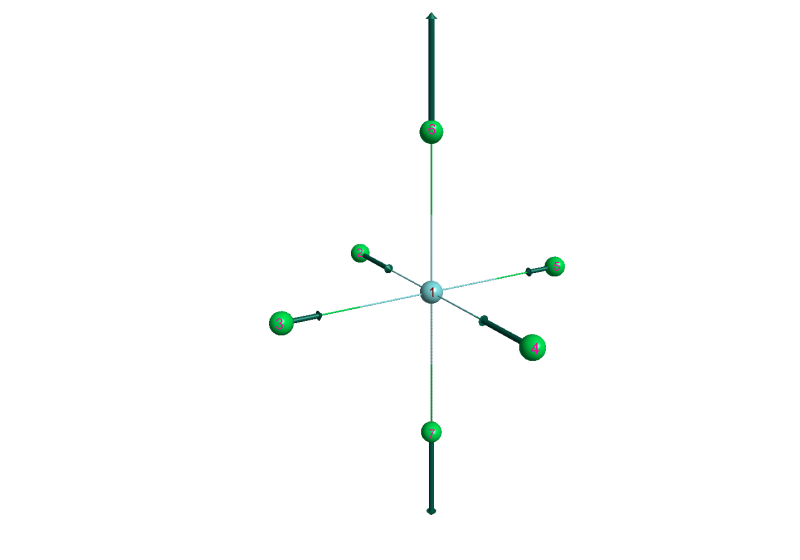

1，显示分子的振动模式。虽然不少程序都可以做，但是如果遇到高对称分子，振动矢量的箭头往往和分子键重合在一起。稍微好点的程序，允许把分子键设定得非常细，虽然振动箭头突出了，但是却很难看。而且箭头的控制参数太少。例如下面这个图，已经是能得到的最好结果了

2，能够显示振动模式的程序一般都是针对特定数据格式设计的（例如Gaussian的输出，fchk文件），在其他程序里照抄这些格式是不可能的。比较简单，又被广泛接受的振动模式数据格式，大概只有MOLDEN频率文件了。但是能够读MOLDEN文件的程序很少，更何况振动模式的显示效果不好。
3，需要用脚本批量产生一堆结构图（可能几十个甚至上百个），比如做动画。如果用鼠标逐个去操作，会累死人的。
4，产生真3D的PDF文件。用免费程序Jamberoo/VMD/Pymol也可以做。

经过几天的学习，以及参考别人的例子，上面的问题用Asymptote很快就得到解决。

（一）Asymptote的安装

在Windows下安装

Asymptote需要大量的Latex编译工具和宏包支持。如果你对此不太了解，比较省事的一种办法，是去下载最新的CTeX
http://www.ctex.org/CTeXDownload
然后安装CTeX。

由于CTeX已经两年多没有升级，有些宏包和最新的Asymptote有冲突，需要升级到最新版（在下一个CTeX发布版可能就不需要这一步了）：打开CTeX中的WinEdt程序，在TeX菜单中找到MiKTeX/Update Wizard，找到以下几个宏包，把它们升级到最新：babel，media9，l3experimental（第一个字符是字母，不是数字！），l3kernel，l3packages。注意：第一次升级可能会安装一些重要的宏包，用户指定的那些宏包会被忽略，因此可能要多次进行升级操作。

接下来到Asymptote主页http://asymptote.sourceforge.net/
下载并安装最新版Asymptote，然后就可以用了。

在Linux下安装

最好在版本比较新的主流Linux系统，并且自己有管理员权限的计算机上安装。大型服务器不是库函数版本低就是缺东西，尽量别在上面装。我用的是Ubuntu，运行以下命令
sudo apt-get install asymptote
然后输入密码，接下来等着系统自动下载和安装Asymptote。

在MacOSX下安装

目前不提供二进制的可执行程序。需要编译源代码，很简单。

（二）Asymptote学习资料

除了Asymptote主页上的使用手册外，有以下中文资料可以参考：

三个比较早的教程
https://code.google.com/p/asy4cn/

莫图写的Asymptote 作图指南，时间也比较早了
http://bbs.ctex.org/forum.php?mod=viewthread&tid=44559&extra=page%3D1

asymptote 经验笔记
http://bbs.ctex.org/forum.php?mod=viewthread&tid=76552&extra=page%3D1

遇到问题，除了在Asymptote的英文官方论坛求助外，也可以去ctex.org的TeX 图形技术版去讨论：
http://bbs.ctex.org/forum.php?mod=forumdisplay&fid=51&page=1

（三）一个Asymptote程序

Asymptote的语法和格式有点类似于c或c++程序。

以下是一些用到的命令：

CODE:

import three;

调用3D模块

CODE:

import x11colors;

调用颜色库模块

CODE:

real Rbond=206;

定义一个实变量。 Rbond是自己起的名字，设定分子的键长。注意Asymptote并不知道波尔、埃这些长度单位，而是使用数据点单位。我们可以假定206代表了2.06埃。

CODE:

triple atom1=(0,0,0);

定义一个三元数组。atom1是自己起的名字，表示第一个原子的直角坐标。

CODE:

triple atom2=atom1+scale_len*Rbond*Z;

定义第二个原子的坐标，等于第一个原子在Z方向做位移。Z是系统变量。

CODE:

surface xe_atm=scale3(70*scale_atm)*unitsphere;

定义一个球面代表原子，这里是氙。unitsphere函数定义了系统内置的单位球。scale3函数把球缩放。surface命令表示把这样的一个曲面赋值给xe_atm，默认有光照效果。

CODE:

draw(shift(atom1)*xe_atm,lightblue);

画一个xe_atm变量所定义的原子，位置由atom1定义，颜色为浅蓝。lightblue是x11colors模块内定的颜色变量。

CODE:

draw(atom1--atom2, mediumgray+opacity(c_bdtransp)+linewidth(scale_bnd*4mm),currentlight);

画一条线，连接两个点atom1和atom2，用来表示分子键。键的颜色是浅灰（mediumgray），linewidth定义键的粗细。为了更好地显示振动模式，这里把分子键设为半透明，用opacity定义。最后一个参数currentlight是可选的，用于打开光照效果，draw默认没有光照效果。在3D情况下，Asymptote可以自动计算原子球和分子键相交位置的曲线，用户不用操心。

CODE:

label("$Xe1$",atom1 ,c_align);

label命令用于给图形添加符号。在引号中可以使用Latex语法，因此可以在图中添加复杂的数学公式，这是大多数分子模型程序做不到的。符号的位置在atom1。c_align是我们自定义的一个位移变量，把符号从atom1移动一点，否则符号会被原子球包住，什么也看不到。

CODE:

draw(atom1--atom1+lmod1,red+size_shaft,Arrow3(size_arrow,size_arrow*1.2),currentlight);

画一条线（在这里表示箭杆），起始点的位置分别是atom1和atom1+lmod1。red定义了颜色，是可选的。size_shaft是我们自己定义的箭杆粗细。Arrow3函数用来给箭杆的终点添加3D箭头，所带的两个参数是可选的，分别定义箭头的长度和宽度。currentlight给箭头、箭杆添加光照效果，是可选的。

完整的代码如下：

CODE:

import three;

import x11colors;

// initialization

currentprojection=perspective(200,350,100);

//currentprojection=orthographic(200,350,100);

//currentlight.background=palecyan;

real scale_atm=3/10;

real scale_bnd=0.7;

real scale_len=0.7;

real scale_nmd=200;

real c_bdtransp=0.4;

real size_arrow=12;

real size_shaft=3;

triple c_align=(0,8,8);

// Atom balls

surface xe_atm=scale3(70*scale_atm)*unitsphere;

surface f_atm=scale3(45*scale_atm)*unitsphere;

// Cartesian coordinates

real Rbond=206; // 2.06 Angstrom

triple atom1=(0,0,0);

triple atom2=atom1+scale_len*Rbond*Z;

triple atom3=atom1+scale_len*Rbond*X;

triple atom4=atom1+scale_len*Rbond*Y;

triple atom5=atom1-scale_len*Rbond*X;

triple atom6=atom1-scale_len*Rbond*Y;

triple atom7=atom1-scale_len*Rbond*Z;

// Normal modes (Oh/eg)

triple lmod1=( 0.000, 0.000, 0.000)*scale_nmd;

triple lmod2=( 0.000, 0.000, 0.577)*scale_nmd;

triple lmod3=(-0.289, 0.000, 0.000)*scale_nmd;

triple lmod4=( 0.000,-0.289, 0.000)*scale_nmd;

triple lmod5=( 0.289, 0.000, 0.000)*scale_nmd;

triple lmod6=( 0.000, 0.289, 0.000)*scale_nmd;

triple lmod7=( 0.000, 0.000,-0.577)*scale_nmd;

defaultrender=render(compression=Zero,merge=true);

// draw atoms

draw(shift(atom1)*xe_atm,lightblue);

draw(shift(atom2)*f_atm,palecyan);

draw(shift(atom3)*f_atm,palecyan);

draw(shift(atom4)*f_atm,palecyan);

draw(shift(atom5)*f_atm,palecyan);

draw(shift(atom6)*f_atm,palecyan);

draw(shift(atom7)*f_atm,palecyan);

// draw bonds

draw(atom1--atom2, mediumgray+opacity(c_bdtransp)+linewidth(scale_bnd*4mm),currentlight);

draw(atom1--atom3, mediumgray+opacity(c_bdtransp)+linewidth(scale_bnd*4mm),currentlight);

draw(atom1--atom4, mediumgray+opacity(c_bdtransp)+linewidth(scale_bnd*4mm),currentlight);

draw(atom1--atom5, mediumgray+opacity(c_bdtransp)+linewidth(scale_bnd*4mm),currentlight);

draw(atom1--atom6, mediumgray+opacity(c_bdtransp)+linewidth(scale_bnd*4mm),currentlight);

draw(atom1--atom7, mediumgray+opacity(c_bdtransp)+linewidth(scale_bnd*4mm),currentlight);

// labels

label("$Xe1$",atom1 ,c_align);

label("$F2 $",atom2 ,c_align);

label("$F3 $",atom3 ,c_align);

label("$F4 $",atom4 ,c_align);

label("$F5 $",atom5 ,c_align);

label("$F6 $",atom6 ,c_align);

label("$F7 $",atom7 ,c_align);

// draw arrows

draw(atom1--atom1+lmod1,red+size_shaft,Arrow3(size_arrow,size_arrow*1.2),currentlight);

draw(atom2--atom2+lmod2,red+size_shaft,Arrow3(size_arrow,size_arrow*1.2),currentlight);

draw(atom3--atom3+lmod3,red+size_shaft,Arrow3(size_arrow,size_arrow*1.2),currentlight);

draw(atom4--atom4+lmod4,red+size_shaft,Arrow3(size_arrow,size_arrow*1.2),currentlight);

draw(atom5--atom5+lmod5,red+size_shaft,Arrow3(size_arrow,size_arrow*1.2),currentlight);

draw(atom6--atom6+lmod6,red+size_shaft,Arrow3(size_arrow,size_arrow*1.2),currentlight);

draw(atom7--atom7+lmod7,red+size_shaft,Arrow3(size_arrow,size_arrow*1.2),currentlight);

如果经常用Asymptote显示分子，可以把一些常用的命令做成宏，使代码更简短。

把上面的代码存成一个文件，扩展名为.asy，例如test.asy。用以下命令可以编译test.asy：

asy test.asy

在Windows下，也可以用鼠标直接双击test.asy文件。

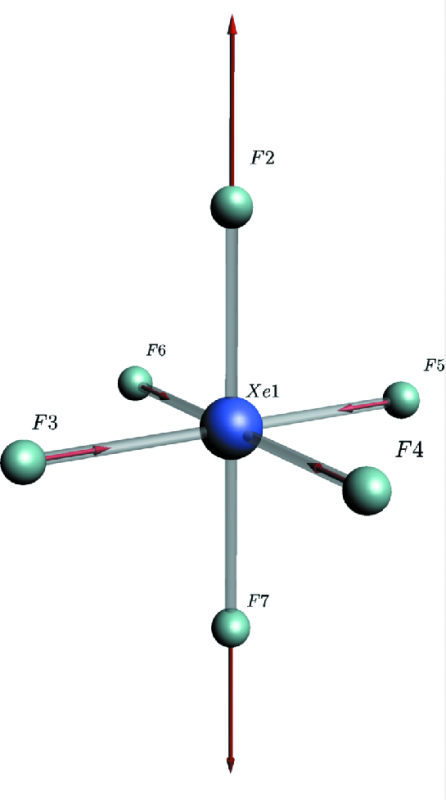

之后会跳出一个图形窗口，用鼠标把分子转动到合适的角度，缩放到合适的大小，按一下键盘上的“e”，就会产生eps格式的图形文件。效果图如下：

但是这个文件仅仅是一个打印屏幕后的图片，并不是3D图。要产生3D PDF文件，可以用以下命令编译：

asy -f pdf test.asy

用adobe acrobat打开产生的pdf文件，会发现里面的分子模型可以用鼠标旋转和缩放。见附件。

其他参数：
-noprc：跟-f pdf合用，在保存pdf文件的时候关闭3D功能。
-render=n（n=1,2,3,4,...,8）：调分辨率。n=0会得到2D的投影矢量图，不过效果很差。
-noV：禁止Asymptote自动打开图形窗口和pdf文件。如果计算机太慢，或者用脚本做批量输出的时候，可以加上这个选项。此时分子的视角是个问题，需要在程序中用perspective函数事先设定，参见上面的代码。

除了显示分子模型以外，Asymptote还可以绘制晶体结构，输出3D电子密度和分子轨道，等等。在Asymptote主页和中文教程中可以找到这方面的例子。
