[求助] 怎样将matlab生成的几何图像导入到COMSOL中？ 已有2人参与

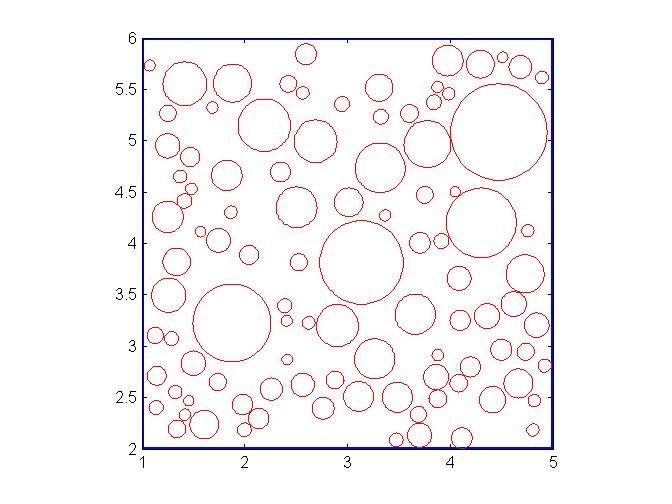

如题，我在做一个混凝土随机骨料结构的模型，想将其导入到COMSOL中作为几何模型，但是导入模型需要DXF、ECAD等格式，而matlab只能输出一些图像格式，怎么样才能实现导入呢？谢谢大家了~

怎样将matlab生成的几何图像导入到COMSOL中？
回复此楼

» 收录本帖的淘帖专辑推荐

仿真建模与计算 博士

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-01-23 14:46:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

idlerlestat

金虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
MSPX: 金币+10, ★★★很有帮助, 3q，但我发现自己还是看不懂，层主能否稍微详细说明下？ 2015-01-26 11:10:00
matlab可以输出dxf
http://www.mathworks.com/matlabc ... or-3d-line-elements
赞一下(3人) 回复此楼
2楼2015-01-24 17:11:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

albertwowwow

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
MSPX: 金币+10, ★★★★★最佳答案 2015-01-30 16:08:38
你可以用comsol livelinked with matlab。在matlab里得到图片之后用model=mphimage2geom(I), I就是图片，然后在comsol中connect to server里找‘model’，就是变成comsol中用的几何了
赞一下(3人) 回复此楼
3楼2015-01-30 08:08:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

albertwowwow

木虫 (小有名气)
引用回帖:
4楼: Originally posted by MSPX at 2015-01-30 18:08:30
我刚才做了下comsol with matlab  关于mphimage2geom的命令，但mphimage2geom（，，，）这个函数里面包含了许多参数，也有很多是可以缺省的，但还是不怎么会把自己的图片导入进去，我试着用这mphimage2geom（figur ...

先打开comsol，再打开comsol with matlab。你可以在comsol帮助里搜mphimage2geom来看案例，比较容易看懂。
赞一下(2人) 回复此楼
5楼2015-01-31 06:35:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

樱槡

新虫 (初入文坛)
请问楼主问题解决了吗，我的用cad转成dxf后，comsol
提示没有导入几何，但是状态栏里已经有提醒 导入一个几何体。不知如何解决。
赞一下(2人) 回复此楼
28楼2019-06-05 17:17:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

MSPX

木虫 (著名写手)
引用回帖:
3楼: Originally posted by albertwowwow at 2015-01-30 08:08:35
你可以用comsol livelinked with matlab。在matlab里得到图片之后用model=mphimage2geom(I), I就是图片，然后在comsol中connect to server里找‘model’，就是变成comsol中用的几何了

我刚才做了下comsol with matlab  关于mphimage2geom的命令，但mphimage2geom（，，，）这个函数里面包含了许多参数，也有很多是可以缺省的，但还是不怎么会把自己的图片导入进去，我试着用这mphimage2geom（figure（1）），figure 1是出来的图，发现还是不能保存为mph模型，问题出在哪？


还有comsol with matlab 必须在comsol 下的文件夹吗？不可以在其他文件夹工作吗？谢谢指导
赞一下 回复此楼
4楼2015-01-30 16:08:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

archerf

新虫 (初入文坛)
同求助不知道楼主问题解决没....
赞一下 回复此楼
6楼2015-04-01 22:53:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sandy03

荣誉版主 (著名写手)

优秀版主优秀版主
网上找个JPG转CAD的软件
赞一下 回复此楼
所谓至明,不过至专而已
7楼2015-04-02 22:14:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ABC5214256

新虫 (小有名气)
引用回帖:
3楼: Originally posted by albertwowwow at 2015-01-30 08:08:35
你可以用comsol livelinked with matlab。在matlab里得到图片之后用model=mphimage2geom(I), I就是图片，然后在comsol中connect to server里找‘model’，就是变成comsol中用的几何了

想问一下，连接服务器出现错误，怎么将模型导入，谢谢。
赞一下 回复此楼
8楼2015-05-14 23:52:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

albertwowwow

木虫 (小有名气)
引用回帖:
8楼: Originally posted by ABC5214256 at 2015-05-15 01:52:02
想问一下，连接服务器出现错误，怎么将模型导入，谢谢。...

comsol和matlab没有连接上是导入不了的
赞一下 回复此楼
9楼2015-05-19 07:40:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ABC5214256

新虫 (小有名气)
引用回帖:
9楼: Originally posted by albertwowwow at 2015-05-19 07:40:03
comsol和matlab没有连接上是导入不了的...

现在连接上了，但是发现运用上述命令，依然导入不了，想问一下括号里面的参数应该怎么输入，谢了。

[ 发自小木虫客户端 ]
赞一下 回复此楼
10楼2015-05-19 09:15:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
