[求助] origin画图 已有2人参与

origin画图遇到一些问题，请各位大侠指点指点！谢谢！！
原始数据如图
A （X1）  B（Y1）   C （Y1） D （Y1）  E  （Y1） F （X2） G（Y2）
0        100        100        100        100        0.3        275.72
2        149.63        134.39        141.49        143.94        6        323.41
8        228.79        236.56        322.01        266.4        0.3        319.3
32        228.79        259.37        408.47        290.42        6        309.7
64        424.92        325.54        318.36        312.29
128        471.11        503.93        462.12        381
A-E列 作点+线（是否可以在拟合方程的情况下，以曲线而非直线连接这些点？），得到第一个图层，F、G两列是四个离散的点，想离散到第一个图层中，大家有什么好方法吗？急求！谢谢
回复此楼

» 猜你喜欢
1楼 2015-01-20 14:53:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weilele0422

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
谭莉: 金币+5, ★★★很有帮助 2015-01-20 16:49:13
楼主看看是不是这样的
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : UNTITLED.OPJ
    • 2015-01-20 15:52:40, 67.47 K
2楼2015-01-20 15:54:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouxiaogen

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
谭莉: 金币+3, ★★★很有帮助 2015-01-20 16:50:52
将两个或多个数据通过放到一个Date数据框中，然后右击选择set as，接着xy xy设置一下横坐标，看看行不行！
赞一下 回复此楼
3楼2015-01-20 16:17:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谭莉

金虫 (小有名气)
引用回帖:
2楼: Originally posted by weilele0422 at 2015-01-20 15:54:53
楼主看看是不是这样的

非常感谢！你是怎样将离散点加进去的呢？
四个离散点可以independent，随意改变颜色跟形状吗？

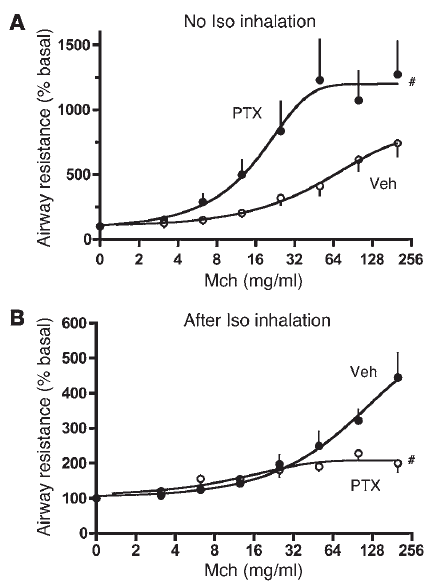

曲线又是如何画出来的呢？曲线我想做出如图1样式的可以吗？
不胜感激
PS：数据可能发的时候有错误，我在你的基础上改了一下，帮我在附件基础上再看看好吗
origin画图
赞一下 回复此楼
4楼2015-01-20 16:48:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谭莉

金虫 (小有名气)
引用回帖:
4楼: Originally posted by 谭莉 at 2015-01-20 16:48:38
非常感谢！你是怎样将离散点加进去的呢？
四个离散点可以independent，随意改变颜色跟形状吗？
曲线又是如何画出来的呢？曲线我想做出如图1样式的可以吗？
不胜感激
PS：数据可能发的时候有错误，我在你的基 ...

补充
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : UNTITLED(1).opj
    • 2015-01-20 16:50:32, 71.76 K
5楼2015-01-20 16:50:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weilele0422

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
谭莉: 金币+5, ★★★很有帮助 2015-01-22 09:24:58
1.离散点颜色变化：双击离散点-plot details-layer 2 data 1-symbol，选择increment
2.图1应该是带误差的，画法：计算标准偏差， 将X轴数据，平均值，标准偏差输入origin，然后选中标准偏差所在列--colomn--set as Y error , 然后选中所有数据--plot--special line/symbol--spline。
楼主自己试试吧，学会了以后再画就方便了，有问题咱们在讨论
赞一下 回复此楼
6楼2015-01-21 10:29:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谭莉

金虫 (小有名气)
引用回帖:
6楼: Originally posted by weilele0422 at 2015-01-21 10:29:19
1.离散点颜色变化：双击离散点-plot details-layer 2 data 1-symbol，选择increment
2.图1应该是带误差的，画法：计算标准偏差， 将X轴数据，平均值，标准偏差输入origin，然后选中标准偏差所在列--colomn--set as ...

谢谢！你能简单的说一下怎样将离散点离散到做好的图中吗?
赞一下 回复此楼
7楼2015-01-22 09:24:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weilele0422

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
谭莉: 金币+5, ★★★很有帮助 2015-01-22 14:14:30
引用回帖:
7楼: Originally posted by 谭莉 at 2015-01-22 09:24:31
谢谢！你能简单的说一下怎样将离散点离散到做好的图中吗?...

先分别做好两个图，选择Edit—Merge all graph windows—是否保存原图，选择是—行数，列数都设为1—调节两个图层横坐标和纵坐标一致就可以了
赞一下(1人) 回复此楼
8楼2015-01-22 10:46:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谭莉

金虫 (小有名气)
引用回帖:
8楼: Originally posted by weilele0422 at 2015-01-22 10:46:17
先分别做好两个图，选择Edit—Merge all graph windows—是否保存原图，选择是—行数，列数都设为1—调节两个图层横坐标和纵坐标一致就可以了...

谢谢！
回复此楼
9楼2015-01-22 14:14:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lilyshuoxu
10楼2015-01-22 14:34:54
