小木虫论坛-学术科研互动平台 » 计算模拟区 » 分子模拟 » 其他 » 请问该图是用啥软件画的
81/1返回列表
查看: 1404  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

sdwawa5241

铁虫 (初入文坛)

[求助] 请问该图是用啥软件画的 已有2人参与

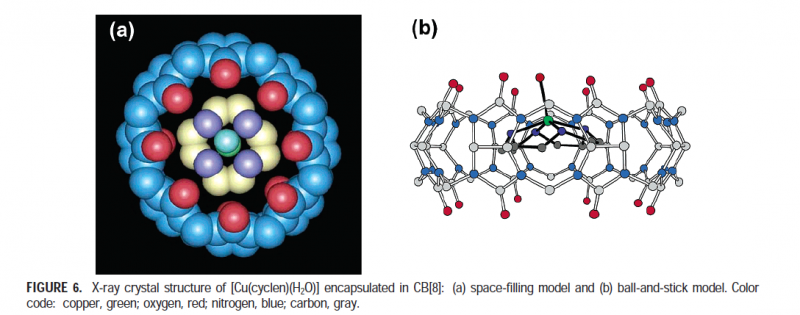

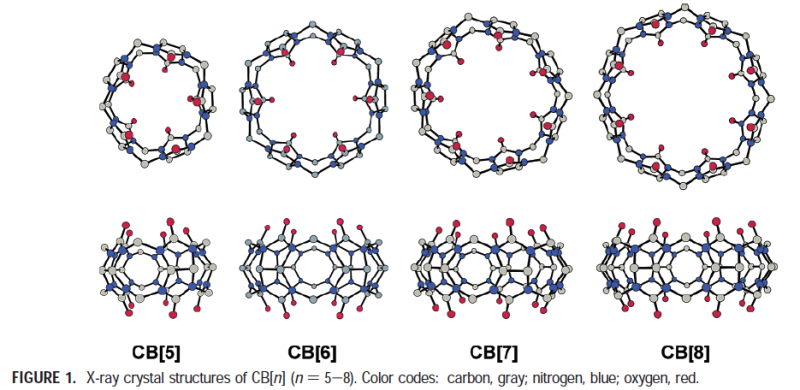

这俩图是用啥软件画的？另外我要是用chemdraw画这种环状分子咋画啊
请问该图是用啥软件画的
请问该图是用啥软件画的-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-01-20 13:20:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪

【答案】应助回帖

★
月只蓝: 应助指数+1 2015-01-26 15:30:46
sdwawa5241(月只蓝代发): 金币+1, 鼓励交流 2015-01-26 15:31:08
一般的分子模拟软件都可以画
关键是要有各个结构中各原子的坐标信息
赞一下 回复此楼
#有问题发论坛，不接受私聊#爱晶体，爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
2楼2015-01-20 15:54:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sdwawa5241

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by pigrass at 2015-01-20 15:54:52
一般的分子模拟软件都可以画
关键是要有各个结构中各原子的坐标信息

CHEMDRAW能画吗？出来的球棍模型很混乱
赞一下 回复此楼
3楼2015-01-20 16:56:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪
引用回帖:
3楼: Originally posted by sdwawa5241 at 2015-01-20 16:56:05
CHEMDRAW能画吗？出来的球棍模型很混乱...

chemdraw我只用来画结构式
立体的我还是用MS软件画
赞一下 回复此楼
#有问题发论坛，不接受私聊#爱晶体，爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
4楼2015-01-21 10:33:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaozhao123

铁虫 (小有名气)
VMD应该可以画出来，但是需要它的坐标信息。
赞一下 回复此楼
5楼2015-01-21 17:30:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunreiyi86

木虫 (小有名气)

毛毛虫

【答案】应助回帖

★
sdwawa5241(月只蓝代发): 金币+1, 鼓励交流 2015-01-26 15:31:00
chemdraw可以，或者是一些模拟软件都可以做到的
赞一下 回复此楼
好好学习，天天向上
6楼2015-01-23 20:38:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sdwawa5241

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by pigrass at 2015-01-20 15:54:52
一般的分子模拟软件都可以画
关键是要有各个结构中各原子的坐标信息

原子坐标不清楚，没用过MS，它的inchi是这个InChI=1S/C42H42N28O14/c71-29-43-1-44-16-18-48(30(44)72)4-52-20-22-56(34(52)76)8-60-24-26-64(38(60)80)12-68-28-27-67(41(68)83)11-63-25-23-59(37(63)79)7-55-21-19-51(33(55)75)3-47(29)17-15(43)45-2-46(16)32(74)50(18)6-54(20)36(78)58(22)10-62(24)40(82)66(26)14-70(28)42(84)69(27)13-65(25)39(81)61(23)9-57(21)35(77)53(19)5-49(17)31(45)73/h15-28H,1-14H2
赞一下 回复此楼
7楼2015-01-26 14:52:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪

【答案】应助回帖

★ ★ ★
sdwawa5241: 金币+3, ★★★★★最佳答案, 非常感谢您的帮助 2015-01-28 15:22:33
引用回帖:
7楼: Originally posted by sdwawa5241 at 2015-01-26 14:52:06
原子坐标不清楚，没用过MS，它的inchi是这个InChI=1S/C42H42N28O14/c71-29-43-1-44-16-18-48(30(44)72)4-52-20-22-56(34(52)76)8-60-24-26-64(38(60)80)12-68-28-27-67(41(68)83)11-63-25-23-59(37(63)79)7-55-21- ...

这个InChi信息我不知道是什么

根据你的文章，引文20的文献可以找到CB5、7、8的结构信息
New Cucurbituril Homologues:  Syntheses, Isolation, Characterization, and X-ray Crystal Structures of Cucurbit[n]uril (n = 5, 7, and 8)
doi:10.1021/ja993376p

你最好把这个文章下载下来看看具体信息
CCDC网站输入doi号可以检索引文20对应的结构
https://summary.ccdc.cam.ac.uk/structure-summary-form
附件是引文20对应的CCDC里的数据，不一定是CB578，仅供参考，我没看里面结构具体是怎样的

还有CB6的你自己找一下吧
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 141408-141411.zip
    • 2015-01-26 15:56:34, 34.44 K
#有问题发论坛，不接受私聊#爱晶体，爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
8楼2015-01-26 15:59:14
