[求助] 小白求助:类似套筒结构在轴上的固定方法 已有4人参与

小白求助:类似套筒结构在轴上的固定方法

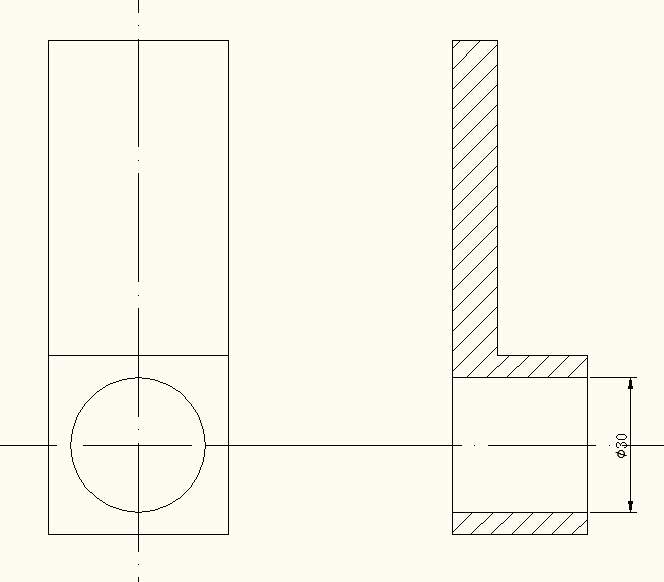

如上图,我想将这个东西套在一根直径30的轴上,进行固定。要求如下:
1、该结构固定后会随着轴一起沿轴向运动
2、该结构在轴向的固定位置可以调整
请高手赐教如何设计来固定这个东西,必要时也可以改变这个结构的设计
回复此楼
王城的姓氏都改写 我还在这里守着夜 等什么从灰烬里面 破茧成蝶
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

crazy_man

金虫 (初入文坛)

通过过盈配合连接或通过两端抵住轴套等
行万里路
2楼2015-01-18 16:44:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mfanwu

木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
tjushang: 金币+3, ★★★很有帮助 2015-01-19 09:13:42
在轴上加工螺纹,用螺母固定该结构。如果没有办法在轴上加工螺纹,可以在上图中30的外壁上加工一个螺纹孔,将结构和轴安装后,用紧盯螺钉固定。
天生我材必有用
3楼2015-01-18 17:14:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
tjushang: 金币+3 2015-01-19 09:13:46
搞个胀套就行了。。。
米思米上面有的。。
4楼2015-01-18 17:31:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

newschen

木虫 (正式写手)

【答案】应助回帖

★
感谢参与,应助指数 +1
tjushang: 金币+1, ★★★很有帮助 2015-01-19 09:13:55
沿您画的水平轴线将该套筒切为两半,分别状在轴上后,在套筒外侧用螺栓固定.
5楼2015-01-18 18:10:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
tjushang: 金币+3, ★★★很有帮助 2015-01-19 09:14:02
采用张紧套结构,随时转向,随角度固定,改变结构不损伤轴。
sf
6楼2015-01-18 21:49:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linkral

木虫 (正式写手)

在与轴连接时中间加一个直线轴承,并且宽度比直线轴承要宽一点,一端钻一个螺纹孔用螺钉顶至轴定位固定
向来缘浅`~↘.o奈何情深︶ㄣCNTNT
7楼2015-01-21 08:45:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangfande

铜虫 (初入文坛)

花键呢
8楼2015-01-21 17:42:07
