[求助] ICEM求助 已有1人参与

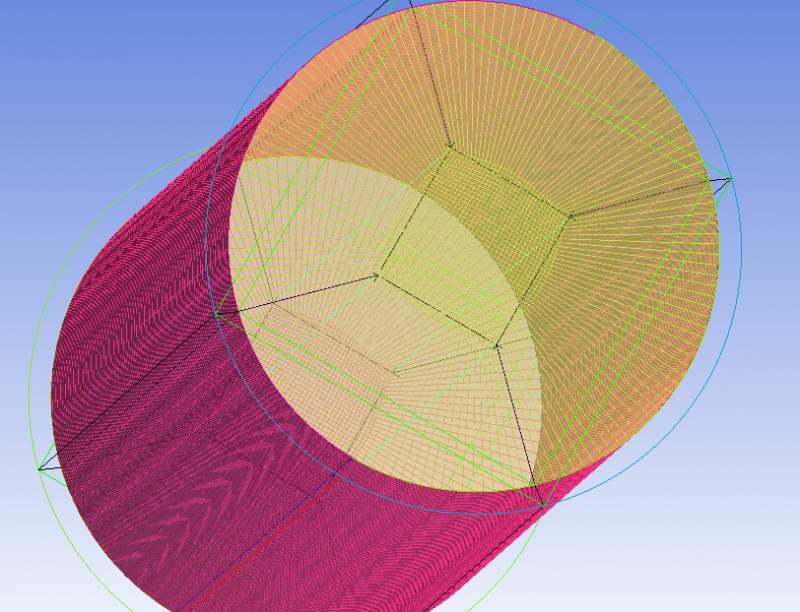

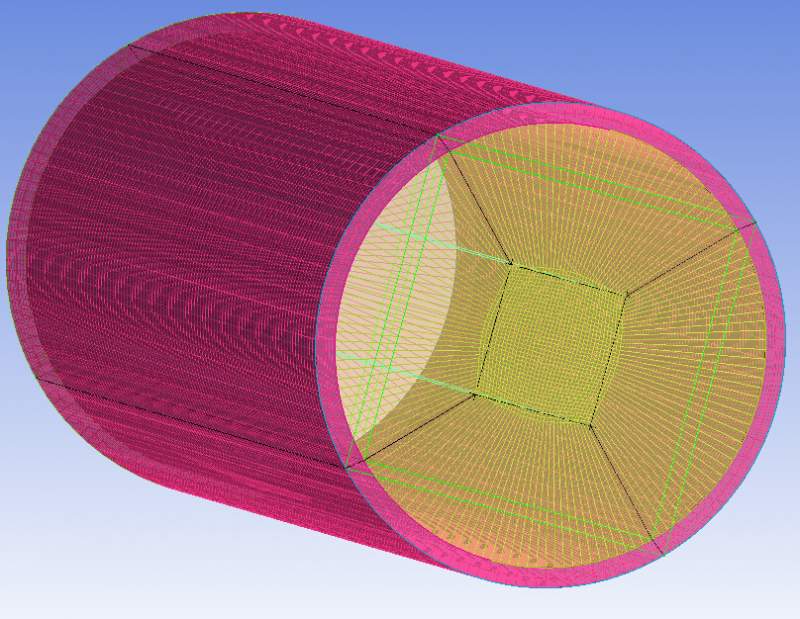

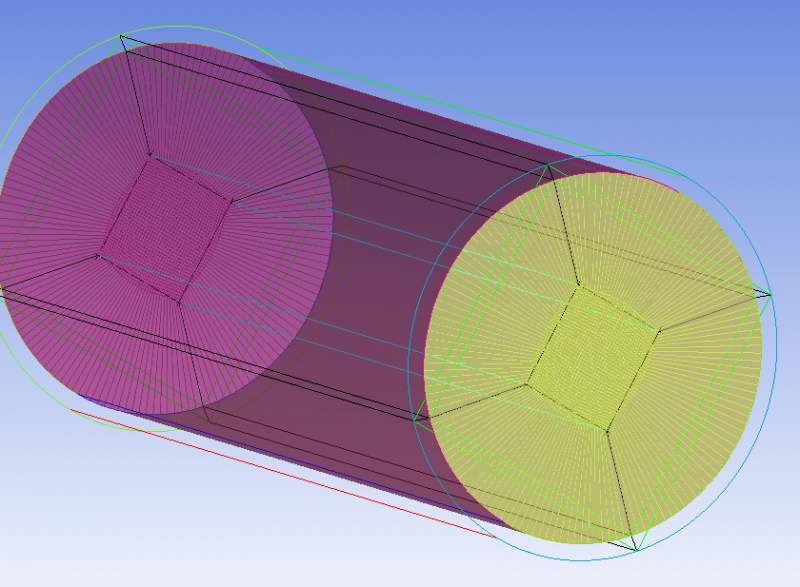

我用CAD画了一个圆柱体，外面包括一层外壳，但是导入IECM里面之后，画网格（外壳外表面、外壳内表面，圆柱外表面），外壳内表面和圆柱外表面是紧密接触的，可是外壳的内表面网格没有形成，圆柱的外表面网格确有网格，求求解释。

ICEM求助


ICEM求助-1


ICEM求助-2
回复此楼

» 猜你喜欢
1楼 2015-01-17 15:57:03
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

牛犊小子

铁杆木虫 (著名写手)
求求大神赐教
回复此楼
2楼2015-01-18 14:04:30
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

hsyEsperanto

金虫 (正式写手)

【答案】应助回帖

在ICEM里修复几何体之后确实会这样，接触的两个表面会合成一个，block的face也都会与这一个表面关联。导入计算软件（比如Fluent）里面时，会自动生成所谓shadow surface。这时就可以对两个面设置对应的边界条件了。
你可以看一下体网格，圆柱和外壳都是有的。
赞一下 回复此楼
3楼2015-11-13 09:44:27
