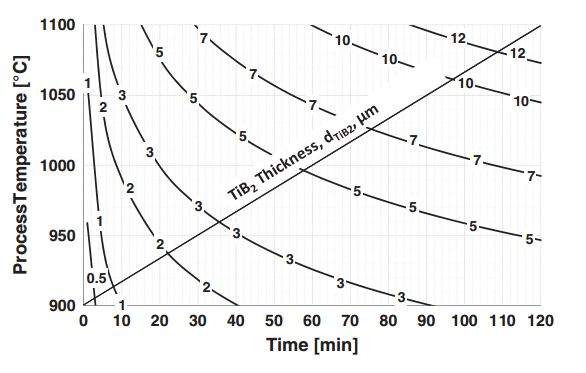

[求助] 求助，怎么利用origin或matlab做出如下二元一次函数的等高线图，先谢过啦~~ 已有1人参与

d=682.67[exp(-22833/T)·t]^0.5 1173<T<1373; 0<t<7200

求助，怎么利用origin或matlab做出如下二元一次函数的等高线图，先谢过啦~~


» 猜你喜欢

帮我的英语口语老师找学生已经有4人回复
计算三阶力常数用thirdorder扩胞时参数如何选择？临近原子数怎么取值已经有7人回复
物理学I论文润色/翻译怎么收费? 已经有165人回复
2026年循环经济功能材料国际会议（ICFMCE 2026）已经有0人回复
2026年第五届电气、电子与信息工程国际会议（ISEEIE 2026）已经有0人回复
哈尔滨理工大学物理系招收物理学考研调剂已经有5人回复
0702一志愿吉大B区求调剂已经有5人回复
求调剂已经有0人回复
0702一志愿吉大B区求调剂有论文已经有0人回复
请问还有没有用Latex写文章的小伙伴们？已经有0人回复

» 本主题相关价值贴推荐，对您同样有帮助:

origin做二维图如何增加等高线条数已经有5人回复

让心，像羽毛一样淡定，越不心急，就越不会乱了套。

1楼 2015-01-16 16:56:39

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

kabaisun

专家顾问 (正式写手)

应助: 20 (小学生)
金币: 1311.9
散金: 681
红花: 3
帖子: 315
在线: 113.8小时
虫号: 1990141
注册: 2012-09-10
性别: GG
专业: 交通运输经济学
管辖: 计算模拟区

这个图应该是origin画的吧，找找相应的例子模仿一下

严实诚勇

2楼2015-01-16 18:52:43

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

月只蓝

主管区长 (职业作家)

专家经验: +1059
计算强帖: 8
应助: 1712 (讲师)
贵宾: 8.888
金币: 68127.7
散金: 1938
红花: 443
沙发: 4
帖子: 4373
在线: 3291.4小时
虫号: 1122189
注册: 2010-10-14
专业: 宇宙学
管辖: 计算模拟区

【答案】应助回帖

感谢参与，应助指数 +1

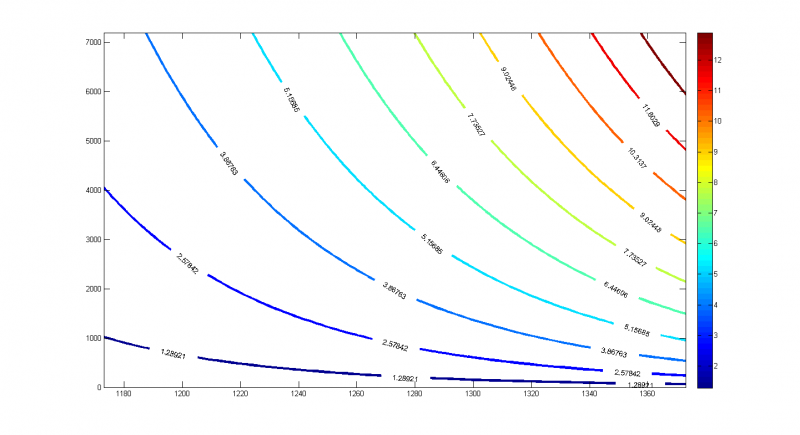

MATLAB：

CODE:

function denggaoxian

clear all;clc

T=linspace(1173,1373,100);

t=linspace(0,7200,100);

[T,t]=meshgrid(T,t);

d=682.67*(exp(-22833./T).*t).^0.5;

figure(33)

[C,h] =contour(T,t,d,10,'LineWidth',3, 'LabelSpacing',180);

clabel(C,h),

colorbar

求助，怎么利用origin或matlab做出如下二元一次函数的等高线图，先谢过啦~~-1


MATLAB、MS小问题、普通问题请发帖求助！时间精力有限，恕不接受无偿私信求助。

3楼2015-01-17 09:30:23

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

月只蓝

主管区长 (职业作家)

专家经验: +1059
计算强帖: 8
应助: 1712 (讲师)
贵宾: 8.888
金币: 68127.7
散金: 1938
红花: 443
沙发: 4
帖子: 4373
在线: 3291.4小时
虫号: 1122189
注册: 2010-10-14
专业: 宇宙学
管辖: 计算模拟区

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
铝电一剑飘: 金币+20, ★★★★★最佳答案 2015-01-17 15:21:45

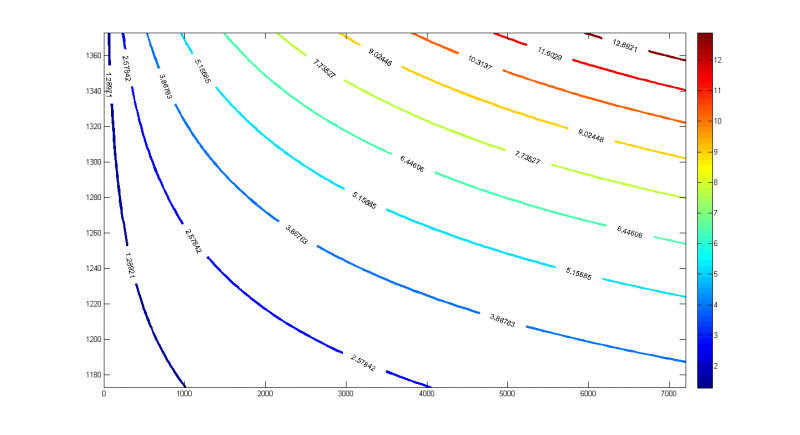

更换温度和时间的坐标轴：

CODE:

function denggaoxian

clear all;clc

T=linspace(1173,1373,100);

t=linspace(0,7200,100);

[T,t]=meshgrid(T,t);

d=682.67*(exp(-22833./T).*t).^0.5;

figure(33)

[C,h] =contour(T,t,d,10,'LineWidth',3, 'LabelSpacing',180);

clabel(C,h),

colorbar

求助，怎么利用origin或matlab做出如下二元一次函数的等高线图，先谢过啦~~-2


MATLAB、MS小问题、普通问题请发帖求助！时间精力有限，恕不接受无偿私信求助。

4楼2015-01-17 09:35:32
