应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 基础研究 » 高速拉伸 动态回复
101/1返回列表
查看: 2108  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zisuiye

金虫 (正式写手)

[求助] 高速拉伸 动态回复 已有4人参与

在做快速拉伸的时候发现材料的应变硬化指数反而没有慢速拉伸时候的大，这是为什么呢？是因为动态回复么？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-01-16 16:15:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dickliu7

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zisuiye: 金币+20 2015-03-18 14:48:25

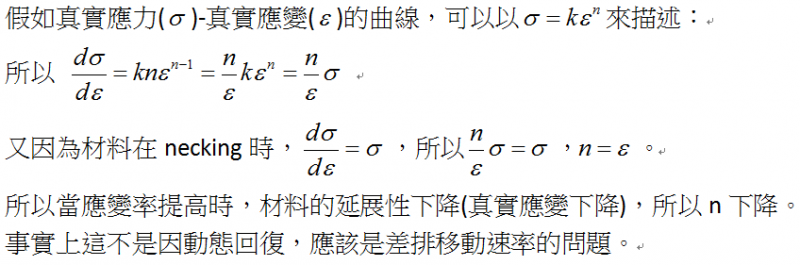

附件
高速拉伸  动态回复
赞一下(1人) 回复此楼
2楼2015-01-16 18:38:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zisuiye: 金币+10 2015-03-18 14:48:51
对Hollomon关系式σ=k·∈n所定义的应变硬化指数n值的力学本质进行了不同拉伸控制模式下的解析,通过单向拉伸实验分析了不同拉伸速率对n值的影响.研究表明:应变硬化指数n值不是常数,而是与控制模式有关的变量;由于多晶体金属材料塑性变形过程的时间性特点,提高拉伸速率会降低n值;拉伸在均匀塑性变形阶段推荐使用应变速率控制模式.由于是静载倚拉伸试验,采用较低的拉伸速率使得拉伸各项特征值更接近真实值

参考文献
应变硬化指数n值与拉伸控制模式及拉伸速率关系的探讨
http://d.g.wanfangdata.com.cn/Periodical_wlcs201006004.aspx
赞一下 回复此楼
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
3楼2015-01-16 18:48:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zisuiye

金虫 (正式写手)
引用回帖:
2楼: Originally posted by dickliu7 at 2015-01-16 18:38:47
附件


还是不太懂，能不能解释的更详细些？
赞一下 回复此楼
4楼2015-01-16 20:02:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zisuiye

金虫 (正式写手)
引用回帖:
3楼: Originally posted by zbhwel at 2015-01-16 18:48:33
对Hollomon关系式σ=k·∈n所定义的应变硬化指数n值的力学本质进行了不同拉伸控制模式下的解析,通过单向拉伸实验分析了不同拉伸速率对n值的影响.研究表明:应变硬化指数n值不是常数,而是与控制模式有关的变量;由于多 ...

参考文献我看了，可应变硬化指数n的意义是什么呢？高速拉伸下，位错增加、塞积、来不及协调，导致塑性降低，这我懂，可这个过程不应该是提高了材料的应变硬化吗？怎么应变硬化指数n反而降低了呢？哪个地方我理解错了呢？
赞一下 回复此楼
5楼2015-01-16 20:18:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

杨幻

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zisuiye: 金币+5 2015-03-18 14:49:58
zisuiye: 金币+5 2015-03-18 14:50:37
是不是说应变硬化指数是个随时间累积的值，时间越长，值就越大。时间短，值自然就小。不太准确。
时间充足，相互协调后可以承受更大的应变硬化。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
6楼2015-01-16 21:54:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youthmany

铜虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
zisuiye: 金币+5 2015-03-18 14:50:03
如果材料没有应力诱发相变，那多半是adiabatic heating导致的，拉伸产生的温升影响到材料的剪切模量

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
7楼2015-01-16 22:04:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dickliu7

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
zisuiye: 金币+5 2015-03-18 14:50:27
引用回帖:
4楼: Originally posted by zisuiye at 2015-01-16 20:02:08
还是不太懂，能不能解释的更详细些？...

n值最重要概念，不在於加工硬化率，而是在於n值越大，材料發生necking(不穩定變形)的階段會往後延(較高應變量)，所以材料的可塑性會提高。一般而言，應變速率越快延性下降，亦即材料不穩定變形提早?淼剑簿褪莕值會下降。

不管是高低應變率，如果塑性變形量相同，代表相同的差排(dislocation)數通過，現在高應變率下，變形量會降低，代表材料產生的差排數較少，因為差排源?聿患爱a生，而非差排移動出問題。見附件。
高速拉伸  动态回复-1
赞一下 回复此楼
8楼2015-01-16 22:15:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zisuiye

金虫 (正式写手)
引用回帖:
8楼: Originally posted by dickliu7 at 2015-01-16 22:15:34
n值最重要概念，不在於加工硬化率，而是在於n值越大，材料發生necking(不穩定變形)的階段會往後延(較高應變量)，所以材料的可塑性會提高。一般而言，應變速率越快延性下降，亦即材料不穩定變形提早?淼剑簿褪莕值 ...

你好，仔细看了你的解答之后，我好像明白了，你看我下面说的对么？
1.我之前认为加工硬化指数n跟加工硬化速率有关，是不是理解错了？
2.其实，加工硬化指数n跟材料的稳定变形有关，就像你说的，n值大，necking会往后延？
3.快速拉伸实验得到的变形量低，n值很小，但拉伸曲线未必会很陡峭，也有可能没有慢速拉伸实验得到的陡峭，这么说对么？
赞一下 回复此楼
9楼2015-01-20 22:47:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dickliu7

铁杆木虫 (著名写手)
???????:
9?: Originally posted by zisuiye at 2015-01-20 22:47:50
??????????????????????????????????????????????
1.????????????????n?????????????й???????????????
2.??????????????n???????????????й????????????n???necking?? ...

1. n??????????????P???????????????????????????????????????????????С????????????????????????Ρ?
3. ??????????????????????????????o?P????????????鲻????????????б?????????O?????v?????????????c????????UTS?????????????????????????]????Ρ?

?@?????????x??????????W???@?????v?????????!
赞一下 回复此楼
10楼2015-01-20 23:14:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 zisuiye 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
