小木虫论坛-学术科研互动平台 » 专业学科区 » 物理 » 原子、分子&光学 » 光脉冲信号拖尾现象可能产生原因
31/1返回列表
查看: 3713  |  回复: 2
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

光硕

铁虫 (初入文坛)

[求助] 光脉冲信号拖尾现象可能产生原因 已有1人参与

在做808nm泵浦Nd：YVO4出1064nm激光实验的时候用自制的光电探测器测量出脉冲信号上升沿时间22ns，下降沿时间600ns，哪位大神能帮我看看可能是什么原因产生的？目前怀疑的对象是谐振腔设计、声光Q开关、自制光电探测器。但是其中声光Q开关用的是古奇公司的Q，而且寄回去检测过声光Q没有任何异常，能够正常使用；腔型采用的是最简单的两镜式的平平腔；自制的光电探测器采用的是电子科技集团公司44所的gt101光电二极管串联一个1000欧姆电阻，配上一个12V电源制作的。如果是探测器效应时间过大倒是可能出现这种拖尾现象，但是会不会谐振腔本身也会产生这种现象呢？

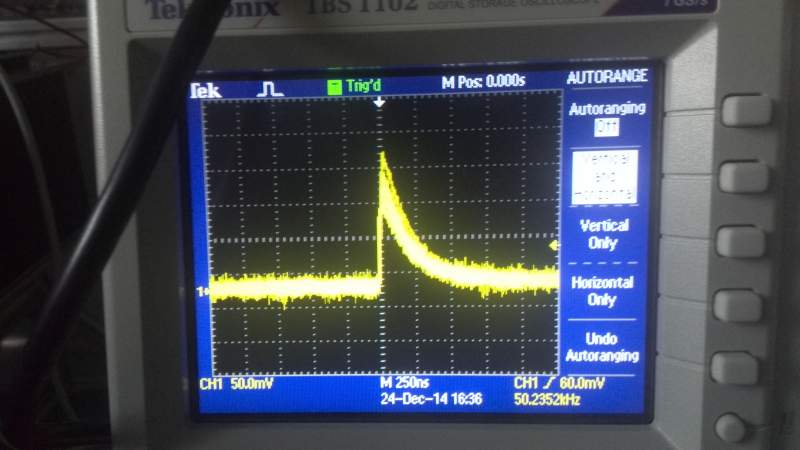

测量的脉冲信号（如附件）：
 \"光脉冲信号拖尾现象可能产生原因\"
 \"光脉冲信号拖尾现象可能产生原因-1\"
光脉冲信号拖尾现象可能产生原因-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-01-15 17:08:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mshwangg

至尊木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
1、100M的示波器看这么快的信号有点勉强，如果可以，换个快一点的试试
2、探测器的响应时间肯定是有关系的。我对探测器这块不大通，印象中串接电阻越大响应越慢，换个小一点的电阻看看，缺点是信号也变小了，或者换个雪崩管看看效果
3、声光的响应时间和控制声光开关的方波上升下降时间也是重要因素之一。建议测量一下
4、如果上述3个都可以排除，再来研究谐振腔。从调Q原理上来看，可能腔的损耗太小了，输出镜换个透过率高一点的，看看有没有改善
赞一下 回复此楼
2楼2015-01-16 08:55:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dodowinter

捐助贵宾 (初入文坛)
商家已经主动声明此回帖可能含有宣传内容
你这个测试图一看就不对啊，正常的激光脉冲信号应该是钟形的，根据我们以往的经验，应该是探测器的问题，像是探测器没供电呢！
赞一下 回复此楼
3楼2015-01-19 14:28:26
