[求助] 求TEM大神 已有4人参与

我做了TEM的表征，但是saed的衍射特别乱还不清楚，不成环，点也是时大时小，但是晶格还是很清楚的，这是为什么呢
回复此楼

» 收录本帖的淘帖专辑推荐

wulishi8在碳材料和其他专业问题的回复

» 猜你喜欢
1楼 2015-01-14 10:51:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zzramble

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
选区电子衍射(SAED)图跟高分辨率图不矛盾，而且是符合的。SAED的选区光栏一般比较大，我所知道的最小都有100nm左右，那就是说选取的最小区域都是100nm左右，所以SAED出现的是多晶的信息，不同取向的晶体，正如你的高分辨率图显示的一样，高分辨图的区域只有几十纳米。
赞一下(1人) 回复此楼
12楼2015-01-15 19:27:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★
感谢参与，应助指数 +1
wang_erbao: 金币+1 2015-01-14 16:22:08
上图吧。。这样说原因太多了，可以考虑自己看看透射专业的书
赞一下 回复此楼
2楼2015-01-14 11:45:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wang_erbao

银虫 (正式写手)
引用回帖:
2楼: Originally posted by gxytju2008 at 2015-01-14 11:45:35
上图吧。。这样说原因太多了，可以考虑自己看看透射专业的书

SAED不清楚，但是晶格还是可以的，这是什么原因呢

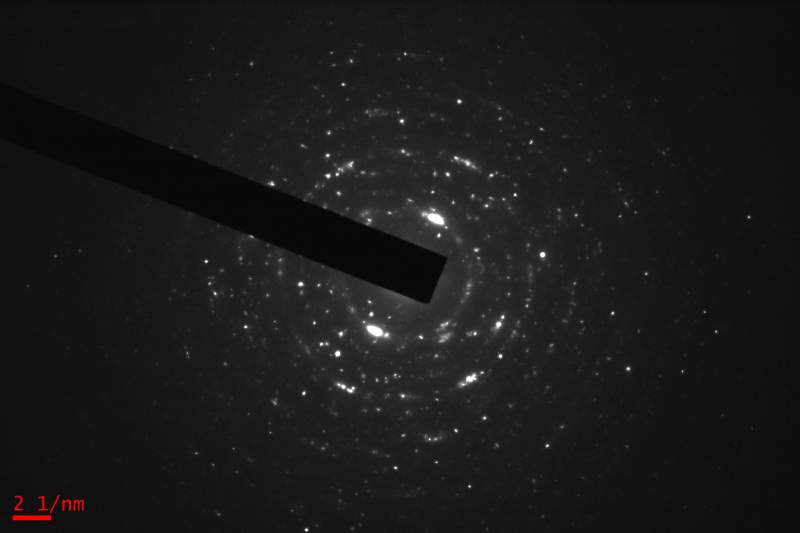

求TEM大神

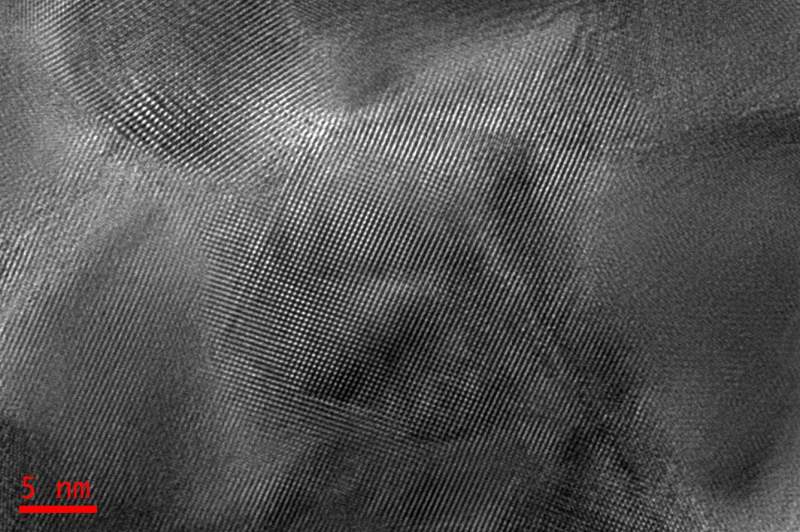

求TEM大神-1
赞一下 回复此楼
3楼2015-01-14 16:24:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青葱er

新虫 (小有名气)
在衍射图清晰前提下去晶格
赞一下 回复此楼
hi
4楼2015-01-14 17:04:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulishi8

专家顾问 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
SAED是大范围的，你的TEM图里明显是很多不同的晶体，或者叫多晶，各个方向也不同，导致出来很多套衍射图谱，叠加起来就是你的SAED结果。
赞一下 回复此楼
中山大学材料学院招聘博士后和专职研究员，年薪20万起，请站内联系，谢谢。
5楼2015-01-14 17:47:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wang_erbao

银虫 (正式写手)
引用回帖:
4楼: Originally posted by 青葱er at 2015-01-14 17:04:00
在衍射图清晰前提下去晶格

什么意思？
回复此楼
6楼2015-01-14 17:50:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wang_erbao

银虫 (正式写手)
引用回帖:
5楼: Originally posted by wulishi8 at 2015-01-14 17:47:29
SAED是大范围的，你的TEM图里明显是很多不同的晶体，或者叫多晶，各个方向也不同，导致出来很多套衍射图谱，叠加起来就是你的SAED结果。

我的样品不纯？还是这两个图不能放在一起？
赞一下 回复此楼
7楼2015-01-14 17:50:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulishi8

专家顾问 (知名作家)
引用回帖:
7楼: Originally posted by wang_erbao at 2015-01-14 17:50:54
我的样品不纯？还是这两个图不能放在一起？...

你的基础知识缺失导致看不懂我的回答。去看看书吧
赞一下 回复此楼
中山大学材料学院招聘博士后和专职研究员，年薪20万起，请站内联系，谢谢。
8楼2015-01-14 18:00:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★
wang_erbao: 金币+1 2015-01-14 19:13:55
这俩图完全不矛盾的。。给出信息不同而已，可以确定你的样品是有一定取向但是并不是完全一致的东西，所以点还没成环，建议看看理论的书，然后有机会自己做做电镜，搞明白衍射，高分辨条纹形成的原理，还有衍射和高分辨打在什么位置以后就都解决了
赞一下 回复此楼
9楼2015-01-14 18:54:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wang_erbao

银虫 (正式写手)
引用回帖:
8楼: Originally posted by wulishi8 at 2015-01-14 18:00:30
你的基础知识缺失导致看不懂我的回答。去看看书吧...

谢谢
回复此楼
10楼2015-01-14 19:13:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
