应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 表面处理 » 7075铝合金硫酸阳极氧化如何得到有序的微孔结构
北京石油化工学院2026年研究生招生接收调剂公告
151/2返回列表12下一页
查看: 2577  |  回复: 14
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

dancejing

铜虫 (小有名气)

[求助] 7075铝合金硫酸阳极氧化如何得到有序的微孔结构 已有6人参与

本人不是学材料的，是学航空航天的，非常汗，感觉研究跨度好大。。。

现在要用7075铝合金阳极氧化后形成的微孔结构吸附染料，但是得到的阳极氧化表面微孔非常不均匀，感觉还有很多杂质（见图），求助一下是不是我的工序有什么问题啊？我看文献上大多是用纯铝能够得到高度有序的微孔，用7075铝合金能得到有序的微孔结构吗？

我的工序：
0. 打磨：用砂纸和磨光膏打磨表面。
1. 除油：将试件用丙酮浸泡半小时。
2. 碱洗：将试件用50g/L的氢氧化钠溶液在50℃条件下浸泡3分钟。二次水洗，压缩空气吹干。
3. 出光： 将试件浸泡于250g/L的常温硝酸溶液中1分钟。二次水洗，压缩空气吹干。
4. 氧化： 硫酸浓度175g/L，温度控制在20摄氏度，磁力搅拌，7075铝板作为阴极。电流密度1.5A/dm2（开始5分钟内分段上升），氧化时间30分钟。完成后二次水洗，压缩空气吹干。

是否想要得到有序的微孔结构，一定得进行退火、电化学抛光、二次氧化这些工序呢？请各位大神赐教！

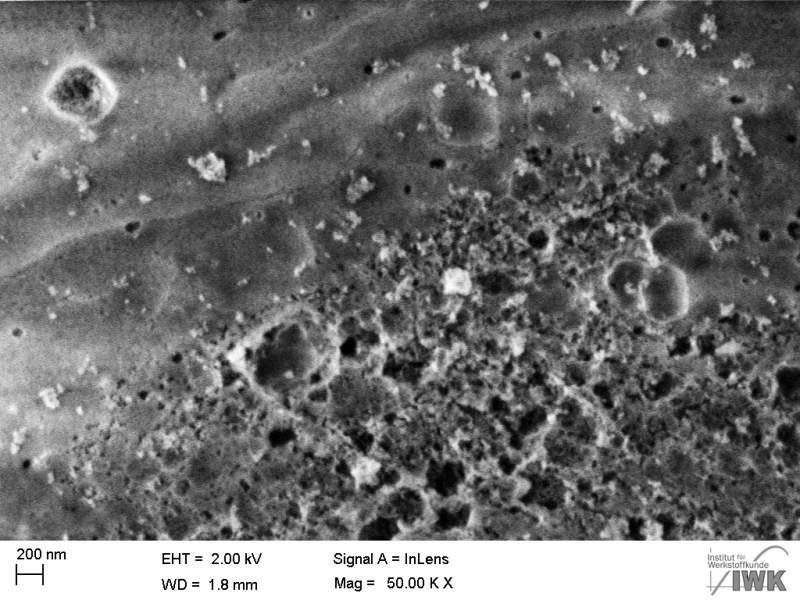

7075铝合金硫酸阳极氧化如何得到有序的微孔结构

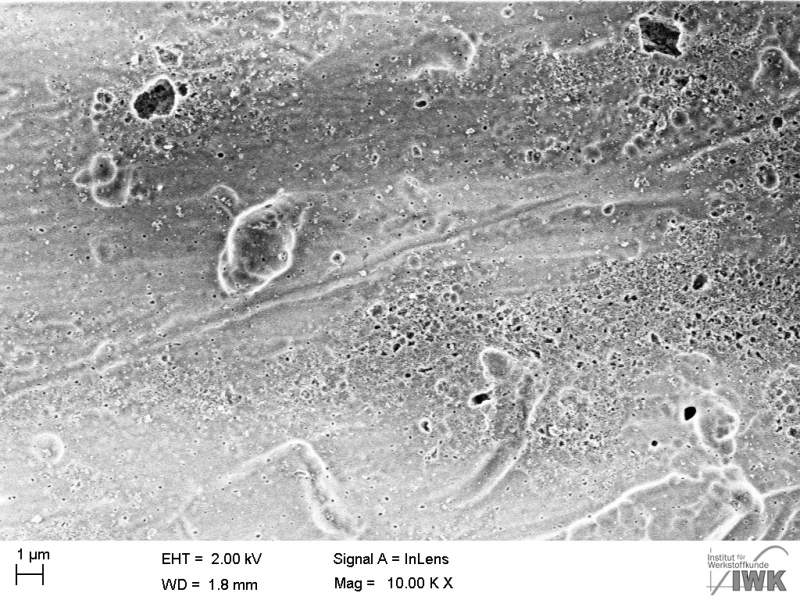

7075铝合金硫酸阳极氧化如何得到有序的微孔结构-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2015-01-13 18:07:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lehigh_73

金虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
dancejing: 金币+2, ★★★很有帮助 2015-01-15 19:23:43
据说合金不合适，是要用纯铝的
赞一下 回复此楼
2楼2015-01-13 20:56:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dancejing

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by lehigh_73 at 2015-01-13 20:56:18
据说合金不合适，是要用纯铝的

但是我看别人论文有用2系的做出还算比较有序的多孔表面，至少孔径是差不多大的。。难道7系的差那么多吗？
赞一下 回复此楼
3楼2015-01-13 23:38:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

升华网吧

铁虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
7075铝板作为阴极？阳极氧化不是应该让他做阳极么？
赞一下 回复此楼
4楼2015-01-14 09:01:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dancejing

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by 升华网吧 at 2015-01-14 09:01:27
7075铝板作为阴极？阳极氧化不是应该让他做阳极么？

意思是阳极和阴极用一样的材料。。
赞一下 回复此楼
5楼2015-01-14 19:56:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dickliu7

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
電解液為H2SO4（硫酸）20wt％＋Al2 （SO4）3．14~18H2O（硫酸鋁）6 g/l
電流密度：2A/dm2，
溫度控制在-1℃~1℃之間
赞一下 回复此楼
6楼2015-01-14 22:50:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

happy犬夜叉

金虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
dancejing: 金币+3, ★★★很有帮助 2015-01-15 19:25:02
你在实验前确定7系铝合金的微观组织和成分是均匀的，如果不均匀，其表面各位置的电极就有区别，氧化是优先发生在电极更负的位置上。建议你微观上分析7系组织结构

[ 发自小木虫客户端 ]
赞一下 回复此楼
奔跑吧，兄弟
7楼2015-01-15 00:21:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dancejing

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by dickliu7 at 2015-01-14 22:50:30
電解液為H2SO4（硫酸）20wt％＋Al2 （SO4）3．14~18H2O（硫酸鋁）6 g/l
電流密度：2A/dm2，
溫度控制在-1℃~1℃之間

这个是做硬质阳极氧化吧？
赞一下 回复此楼
8楼2015-01-15 19:24:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dancejing

铜虫 (小有名气)
引用回帖:
7楼: Originally posted by happy犬夜叉 at 2015-01-15 00:21:51
你在实验前确定7系铝合金的微观组织和成分是均匀的，如果不均匀，其表面各位置的电极就有区别，氧化是优先发生在电极更负的位置上。建议你微观上分析7系组织结构

氧化前倒是没有观察，不过你说的这个确实是最可能的原因。。但是我想知道什么操作才能获得比较有序的微孔呢？
赞一下 回复此楼
9楼2015-01-15 19:26:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dickliu7

铁杆木虫 (著名写手)
引用回帖:
8楼: Originally posted by dancejing at 2015-01-15 19:24:34
这个是做硬质阳极氧化吧？...

YES
10楼2015-01-15 22:00:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 dancejing 的主题更新
151/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 求调剂 +4 熊二想上岸 2026-04-06 4/200 2026-04-06 17:17 by dongzh2009
[考研] 081200-11408-276学硕求调剂 +5 崔wj 2026-04-05 5/250 2026-04-06 15:40 by lin-da
[考研] 302分求调剂 一志愿安徽大学085601 +9 zyx上岸！ 2026-04-04 9/450 2026-04-06 13:05 by 猪会飞
[考研] 材料工程302分求调剂 +9 zyx上岸！ 2026-04-04 9/450 2026-04-05 22:08 by 醉翁wl
[考研] 数一英一274机械调剂 +5 星陨流霞 2026-04-04 6/300 2026-04-05 11:38 by arrow8852
[考研] 344材料与化工调剂 +9 调剂上岸玘 2026-04-03 9/450 2026-04-04 23:10 by happyddm
[考研] 085601，一志愿厦大334复试被刷求调剂 +13 曾仰之 2026-04-03 15/750 2026-04-04 20:13 by dongzh2009
[考研] 348分环境工程·调剂 +10 吴彦祖24k 2026-04-03 11/550 2026-04-04 14:19 by 无际的草原
[考研] 一志愿北京科技大学材料工程085601，求调剂 +17 cdyw 2026-04-02 18/900 2026-04-04 11:14 by w_xuqing
[考研] 311求调剂 +11 勇敢的小吴 2026-04-02 11/550 2026-04-03 21:46 by qlm5820
[考研] 一志愿中国科学院大学265求调剂 +9 恬淡ye 2026-03-31 10/500 2026-04-03 11:10 by txp1986
[考研] 一志愿山东大学，085600，344 +7 魏子per 2026-04-02 8/400 2026-04-02 21:12 by 百灵童888
[考研] 261求B区调剂 +5 明仔· 2026-04-01 7/350 2026-04-02 11:17 by 邹尉尉
[考研] 一志愿北交大材料工程总分358 +8 cs0106 2026-04-01 9/450 2026-04-02 10:36 by 不吃魚的貓
[考研] 0710生物学，325求调剂 +3 mkkkkkl 2026-04-01 3/150 2026-04-02 09:48 by Jaylen.
[考研] 353求调剂 +4 拉钩不许变 2026-04-01 4/200 2026-04-01 18:10 by 记事本2026
[考研] 349求调剂 +6 吃的不少 2026-04-01 6/300 2026-04-01 17:55 by JYD2011
[考研] 311求调剂 +10 李芷新1 2026-03-31 10/500 2026-04-01 14:38 by chenqifeng666
[考研] 085601 329分调剂 +6 yzsa12 2026-03-31 6/300 2026-03-31 15:23 by yanflower7133
[考研] 一志愿浙江大学工科动力工程370,数一121,专业课135，现在能去哪里 +3 080700调剂 2026-03-30 4/200 2026-03-31 12:00 by KLMY666
信息提示
关闭
请填处理意见
关闭
