[求助] 单色激光扩束后加光阑干涉问题 已有2人参与

最近老师这边要搭建一个光路系统,需要对激光光源扩束后做一些测量工作。我搭建光路的经验比较少,使用的激光光源是He-ne的633nm,功率是5mW,光斑直径是0.8mm。我这边买了一个thorlabs的扩束器,伽利略式的,倍数是5倍(适用波段也包含633nm),本来以为直接使用就可以了。但在搭好光路并调节准直后,发现扩束器后面出来的光斑并不是均匀的,外端不太圆,而且外端有些干涉的条纹。

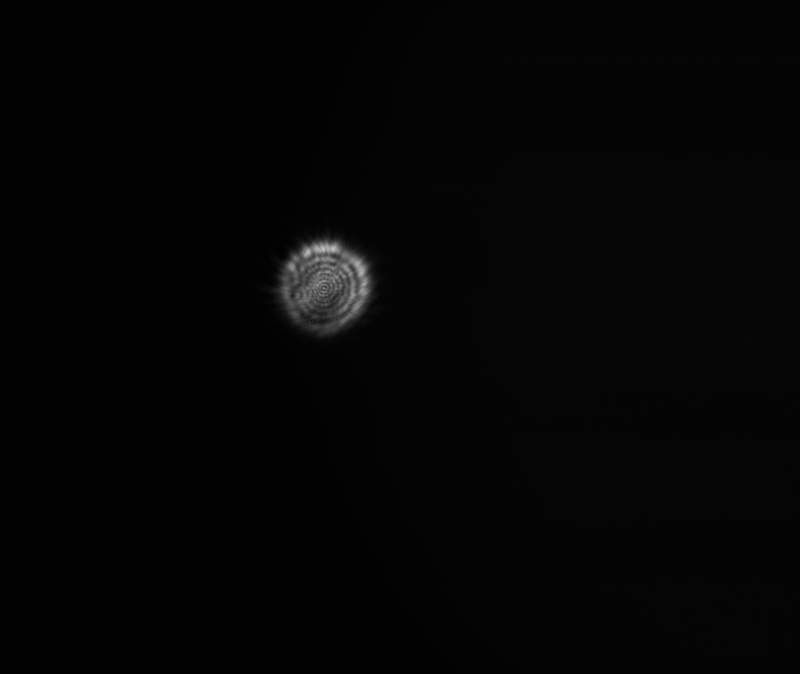

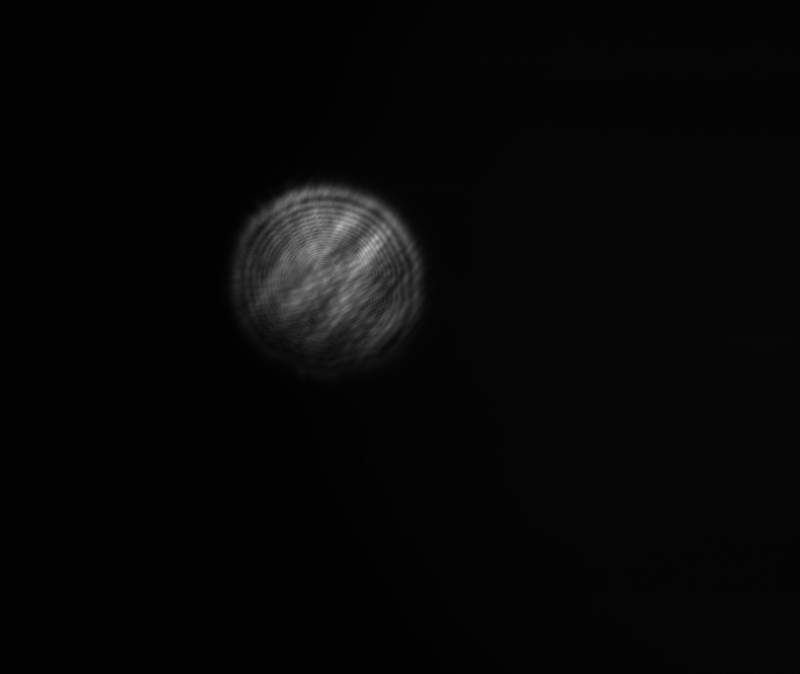

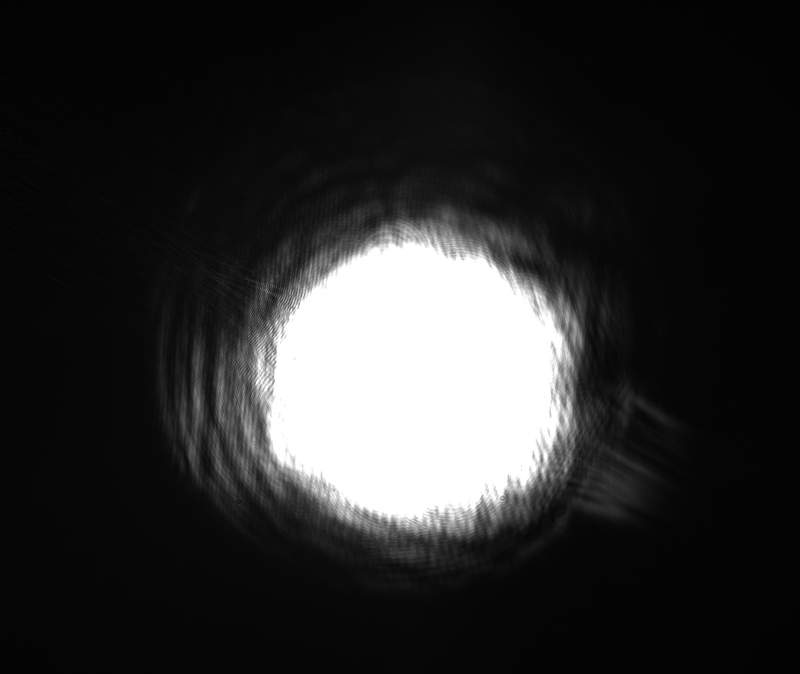

       然后我使用光阑来限制一下外端的光束大小,但是我加入光阑后发现出来的光斑呈现一圈一圈的圆环的效果(像是干涉图样),圆环呈现的是内密外疏的分布。而且加入光阑直径不同圆环疏密程度也不通,加入2mm光阑时圆环直径大,稀疏;加入4mm光阑时圆环紧密。我将CCD直径放置在光阑后面测量了几张图片,图1是不加光阑扩束器直接出来的光斑,边缘不圆有干涉条纹存在,我怀疑是杂散光造成的。图2是加入了2mm的光阑,可以看到圆环的图样,内密外疏; 图3是加入了4mm的光阑,也是圆环的图样,比2mm光阑更密集一点。我想请教一下各位虫友这是怎么产生的,有没有解决的办法啊?真心谢谢了。

单色激光扩束后加光阑干涉问题


单色激光扩束后加光阑干涉问题-1


单色激光扩束后加光阑干涉问题-2
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

smy1982

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
这是圆孔衍射吧,你扩束怎么不用针孔滤波系统?用个物镜的话,光束放大的倍数也高。一般用个高倍数的物镜将光束扩束,然后用中间一部分比较干净、均匀的光。
如果你曾歌颂黎明,那么也请你拥抱黑夜。
2楼2015-01-13 09:14:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

du735537249

新虫 (小有名气)

引用回帖:
2楼: Originally posted by smy1982 at 2015-01-13 09:14:54
这是圆孔衍射吧,你扩束怎么不用针孔滤波系统?用个物镜的话,光束放大的倍数也高。一般用个高倍数的物镜将光束扩束,然后用中间一部分比较干净、均匀的光。

因为考虑到用针孔滤波系统后面加一个准直透镜的话光路可能要偏长一点,所以用的是伽利略式的。我想请教下您,对于激光光束是不是不能直接要光阑来约束光斑尺寸?
3楼2015-01-13 16:01:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sumihao

新虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
CodeForge的这个代码或许可以解答你的问题:http://www.codeforge.cn/article/244807
随遇而安
4楼2015-01-15 10:31:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

执刀书生

新虫 (小有名气)

我可以转让几个闲置的激光实验可能用得上的光学部件,看能不能用得上,用得上能省下经费 包括Thorlabs的
http://muchong.com/bbs/viewthread.php?tid=8436822&fpage=1
5楼2015-01-17 04:01:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

du735537249

新虫 (小有名气)

引用回帖:
5楼: Originally posted by 执刀书生 at 2015-01-17 04:01:04
我可以转让几个闲置的激光实验可能用得上的光学部件,看能不能用得上,用得上能省下经费 包括Thorlabs的
http://muchong.com/bbs/viewthread.php?tid=8436822&fpage=1

好用么,我要确认可以使用才能购买,而且我现在有点不太确认使用扩束器激光光束的质量怎么样。而后面又不能加光阑
6楼2015-01-19 16:59:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linmu123

金虫 (小有名气)

用小孔光阑的话后面要用成像系统才没有衍射条纹。
7楼2015-01-19 17:48:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiziyuexin

新虫 (初入文坛)

楼主解决问题了吗?求帮助
8楼2015-09-28 10:11:03
