[求助] 热分析结果在solve命令后和last set命令后完全不一样 已有2人参与

请看下面两个图，在进行热分析模拟时，solve 命令分析结果出来的温度场分布图，和last set命令读出来的温度场分布完全不一样，而且温度相差很大，
不知道是怎么回事，请求解！3Q

热分析结果在solve命令后和last set命令后完全不一样


热分析结果在solve命令后和last set命令后完全不一样-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
奔跑吧，兄弟
1楼 2015-01-12 10:27:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿七不笨

金虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
happy犬夜叉: 金币+1, ★有帮助 2015-01-14 21:00:30
是不是应力条的值改变了。而实际结果是一样的，只是显示的应力值范围不同？
赞一下 回复此楼
CAE
2楼2015-01-13 13:16:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

happy犬夜叉

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 阿七不笨 at 2015-01-13 13:16:52
是不是应力条的值改变了。而实际结果是一样的，只是显示的应力值范围不同？

我是一个菜鸟，请问应力条可以设置吗？
赞一下 回复此楼
奔跑吧，兄弟
3楼2015-01-13 18:29:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿七不笨

金虫 (正式写手)
引用回帖:
3楼: Originally posted by happy犬夜叉 at 2015-01-13 18:29:58
我是一个菜鸟，请问应力条可以设置吗？...

可以的，在plotctrls>contour里面修改
赞一下(1人) 回复此楼
CAE
4楼2015-01-13 18:52:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
happy犬夜叉: 金币+2, ★★★很有帮助 2015-01-14 20:59:52

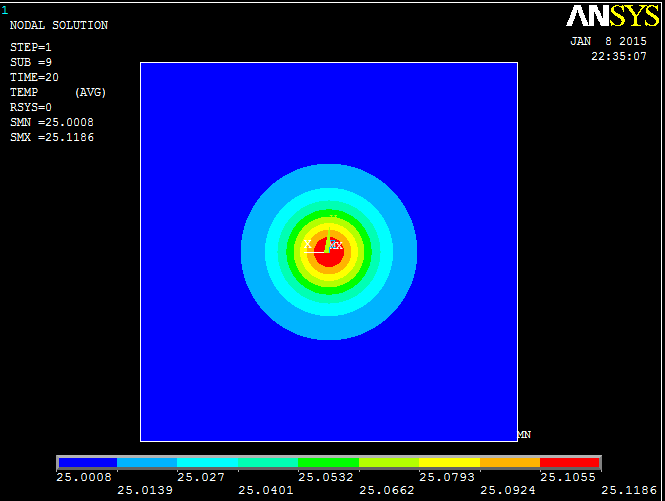

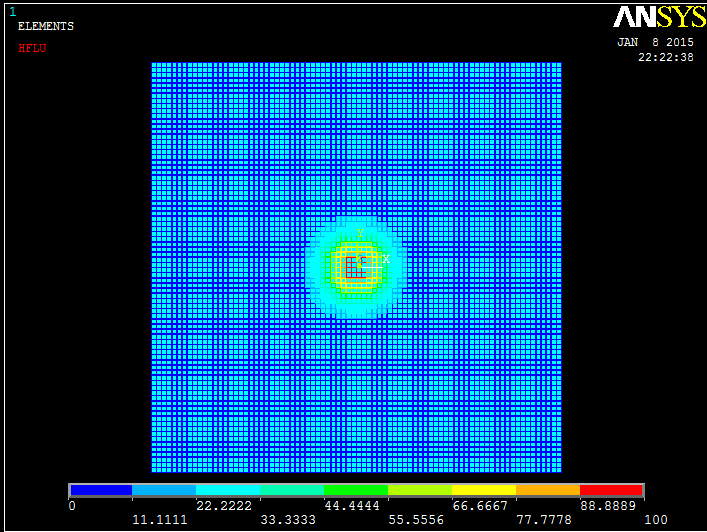

你的两个图，上面一个是 HFLU，即节点热流，下面一个是 TEMP，即节点温度，当然不会一样了。
赞一下 回复此楼
5楼2015-01-14 10:14:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

happy犬夜叉

金虫 (小有名气)
引用回帖:
5楼: Originally posted by shgao20 at 2015-01-14 10:14:36
你的两个图，上面一个是 HFLU，即节点热流，下面一个是 TEMP，即节点温度，当然不会一样了。

哦~就是说我的第一个图显示的不是温度值场分布，而是热流分布了？
赞一下 回复此楼
奔跑吧，兄弟
6楼2015-01-14 10:22:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鞋子特大号
7楼2015-01-14 16:25:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
是的。
回复此楼
8楼2015-01-15 16:24:20
