2D凸包Delaunay三角剖分程序 已有3人参与
|
|

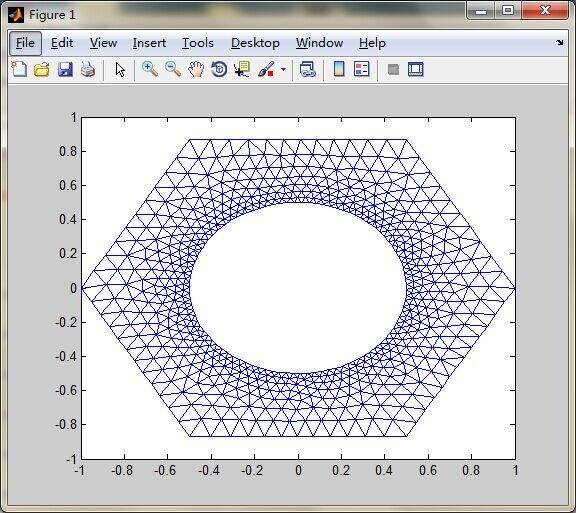

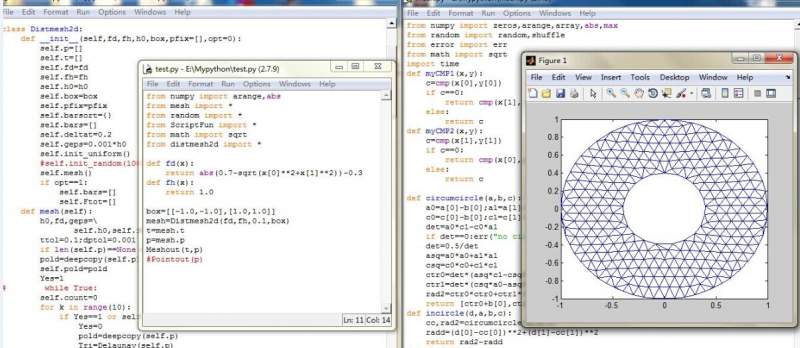

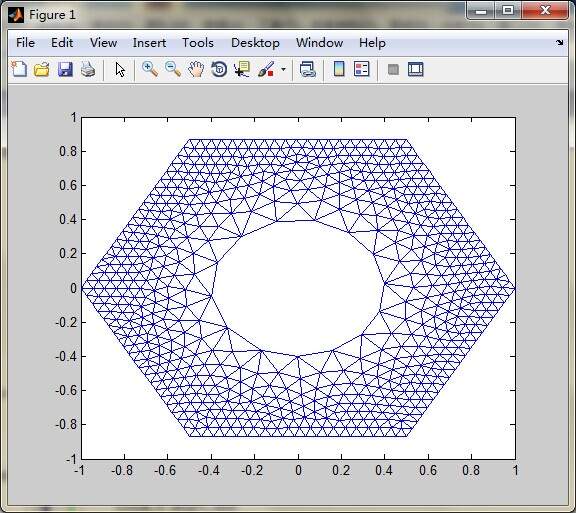

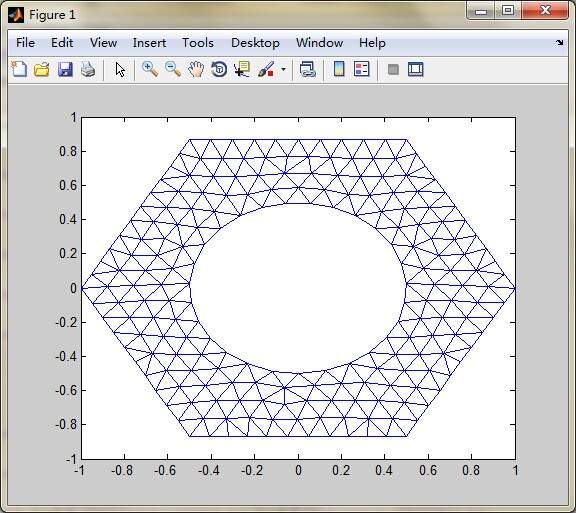

之前用Python写的网格程序，速度实在太慢。没有办法，花了几天时间用C++重写了一次，虽然还有很多瑕疵，不过用用已经可以了，一段实现如下剖分的代码和效果： 资料地址：http://persson.berkeley.edu/distmesh/ 程序代码： #include "nr.h" //简易向量矩阵类 #include "distmesh_2d.h" //参考persson的论文写的基于力平衡的网格程序 #include "delaunay.h" //随机增量算法Delaunay三角剖分（效果一般） #include "dfunction.h" //一般区域的符号距离函数 struct Ftor{ vector<Point<2>> poly; Ftor(vector<Point<2>> &polyy):poly(polyy){} Doub fd(const Point<2> &p){ Doub d1=dcircle(p,0.0,0.0,0.5); //圆的符号距离函数 Doub d2=dpoly(p,poly); //多边形的符号距离函数 return ddiff(d2,d1); //区域做差（挖空圆） } Doub fh(const Point<2> &p){ return 0.05+0.3*dcircle(p,0.0,0.0,0.5); //密度函数，内圆处加密 } }; int main(){ ofstream fp("p.txt"  ; //输出点分布ofstream ft("t.txt" ; //输出三角形节点编号Doub pi=3.1415926; Box<2> box; //包围区域初始化剖分点 box.lo.x[0]=-1.0;box.lo.x[1]=-1.0; box.hi.x[0]=1.0;box.hi.x[1]=1.0; vector<Point<2>> pfix(6); //生成多边形+固定剖分点 for(int i=0;i<6;i++){ //正六变形生成 Doub theta=pi/3.0; pfix.x[0]=cos(theta*i); pfix.x[1]=sin(theta*i); } Ftor Fun(pfix);; //距离函数和密度函数初始化 Distmesh2d<Ftor> mesh(Fun,0.1,box,pfix); //调用网格程序 //以下输出，Matlab数组是1偏的，三角形编号+1处理 fp<<fixed<<setprecision(4); ft<<fixed<<setprecision(6); int n=mesh.p.size(); for(int i=0;i<n;i++){ fp<<setw(4)<<mesh.p.x[0]<<setw(10)<<mesh.p.x[1]<<endl; } int k=mesh.tri.size(); for(int i=0;i<k;i++){ ft<<setw(10)<<mesh.tri.p[0]+1 <<setw(10)<<mesh.tri.p[1]+1 <<setw(10)<<mesh.tri.p[2]+1<<endl; } fp.close(); ft.close(); cin.get(); return 0; }  密度控制.jpg  1.jpg  2.jpg [ Last edited by nagami on 2015-1-16 at 21:30 ] |
回复此楼» 收录本帖的淘帖专辑推荐
 数学物理计算 |
» 猜你喜欢
电子信息270求调剂
已经有6人回复
-
求调剂
已经有10人回复
-
求调剂
已经有4人回复
-
化学308分求调剂
已经有13人回复
-
336材料与化工085600求调剂
已经有20人回复
-
328求调剂
已经有9人回复
-
285求调剂
已经有17人回复
-
一志愿0703化学招61最终排名62化学求调剂
已经有3人回复
-
278求调剂
已经有4人回复
-
388求调剂
已经有7人回复
2楼2015-01-08 20:30:02
3楼2015-01-08 21:57:52
人走茶不凉
银虫 (职业作家)
- 应助: 9 (幼儿园)
- 金币: 13053.8
- 红花: 3
- 帖子: 3748
- 在线: 708.9小时
- 虫号: 667594
- 注册: 2008-12-04
- 性别: GG
- 专业: 计算机应用技术
4楼2015-01-09 00:45:44
5楼2015-01-09 09:11:10
人走茶不凉
银虫 (职业作家)
- 应助: 9 (幼儿园)
- 金币: 13053.8
- 红花: 3
- 帖子: 3748
- 在线: 708.9小时
- 虫号: 667594
- 注册: 2008-12-04
- 性别: GG
- 专业: 计算机应用技术
6楼2015-01-10 08:03:54
pippi6
铁杆木虫 (著名写手)
工程和科学数值计算咨询
- 数学EPI: 6
- 应助: 413 (硕士)
- 贵宾: 0.002
- 金币: 7116.5
- 散金: 15
- 红花: 63
- 帖子: 1639
- 在线: 798.9小时
- 虫号: 2469437
- 注册: 2013-05-14
- 专业: 计算数学与科学工程计算
7楼2015-01-10 10:52:56

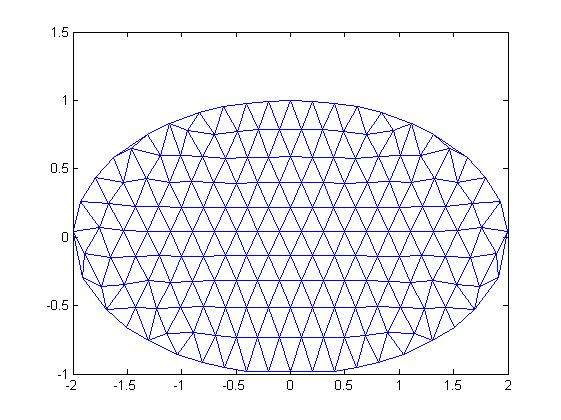

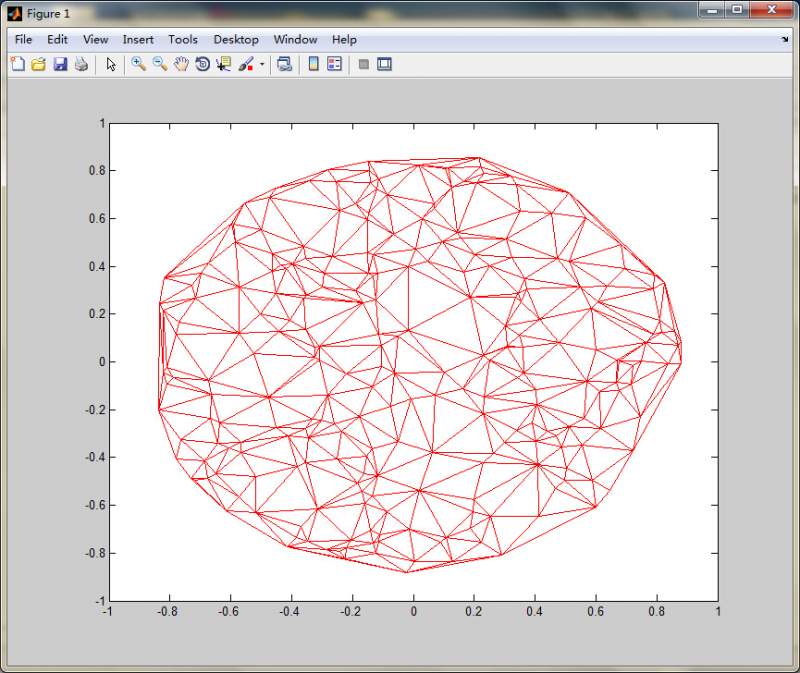

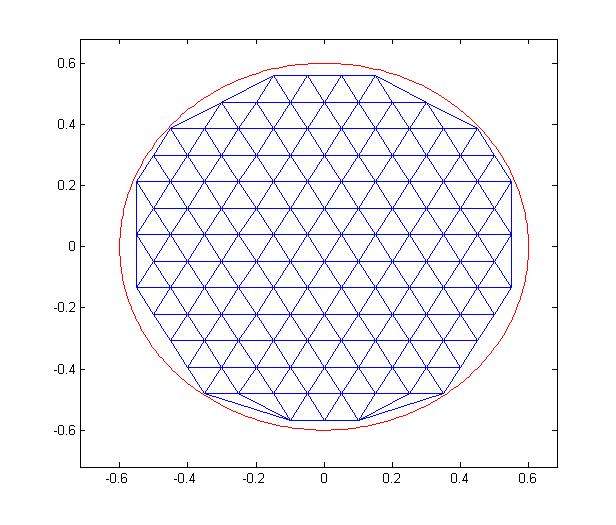

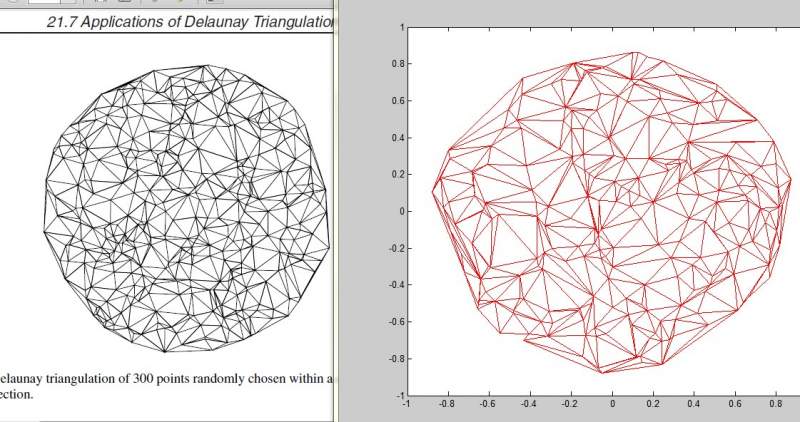

2维的凸包Delauany三角剖分程序：Delaunay和基于力平衡网格光滑化程序：Distmesh2d，OOP方式编写，雏形完成了，给自己庆祝下吧 调试了整整两天，各种问题 这里的论文http://persson.berkeley.edu/distmesh/中的代码，和提供的matlab源程序有几处不一样，按论文里进行点的边界拉回，程序失败，因为没注意到这个，一天的时间耗在了这里，逐句对比内部数据的数量级进行排查，来找错，相当耗精力， 正如所见，边界处的毛刺问题没有解决，还有很多优化的地方，如果在秒级的时间内剖分1000左右点的图形，就差不多了。准备花一个礼拜时间慢慢调整 网格预处理结束，就可以好好欣赏有限元理论了 发几张图，留念下  边界点的受力扩张移动.jpg  程序一角.jpg  椭圆剖分.jpg |
