【已解决】ADAMS 振动仿真 求助
|
|

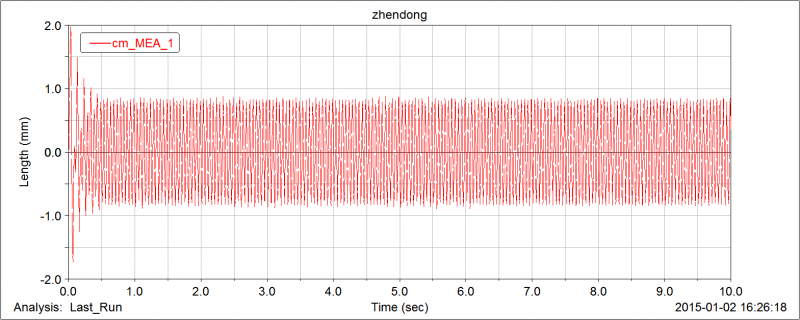

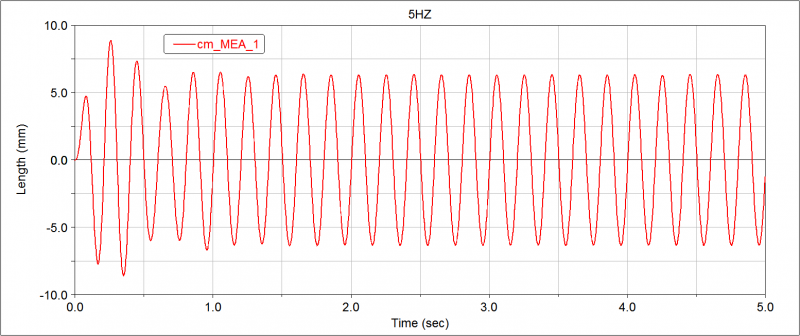

小弟要做一个振动系统的频响曲线，发现添加碰撞后用vabration模块不能求解，于是想在时域内做扫频，然后提取各个频率点对应的稳态响应幅值，但是问题来了，我只懂一些简单的运动仿真，不懂ADAMS编程或者利用内部函数。所以向广大虫友请教 1、如何提取某一时间点之后的数据 如图（放到附件了），如果想提取5s以后的最大值作为稳态响应的振幅（平均值更好），该怎么做，我看了书上的.FUNC_GET_STEADY_STATE和.MAX_STEADY_STATE两个函数，但是移我的系统里总是出错。 2、对于加入碰撞的系统如何求解频响（用vabration模块），见附件Zhendong.rar 如果在part2_cm处加一个正弦扫频信号，再part2_cm输出。（都是Y向）如何做，才能与时域得到的频响吻合。（我做的是否正确） 以上都是根据《MSC ADAMS 多体动力学仿真基础与实例分析》 Zhendong.rar是我自己的系统 Chapter09.rar是书上给的  请不吝赐教，必有重谢 图.png  page_1_0001.png [ Last edited by 1592203609 on 2015-6-14 at 09:00 ] |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : Chapter09.rar
- 附件 2 : MSC_ADAMS_多体动力学仿真基础与实例分析.pdf
- 附件 3 : zhendong.rar
2015-01-02 19:22:18, 6.07 M
2015-01-02 19:22:21, 2.92 M
2015-01-02 19:22:25, 2.63 M
