[求助] 有限元里面结构的几何参数变化时用到的piola转换怎么用?

如题,我是有限元新手一枚,对piola转换不太了解,找了两本有限元的书也没看到有相关内容,文献里面大家也都是直接用的。

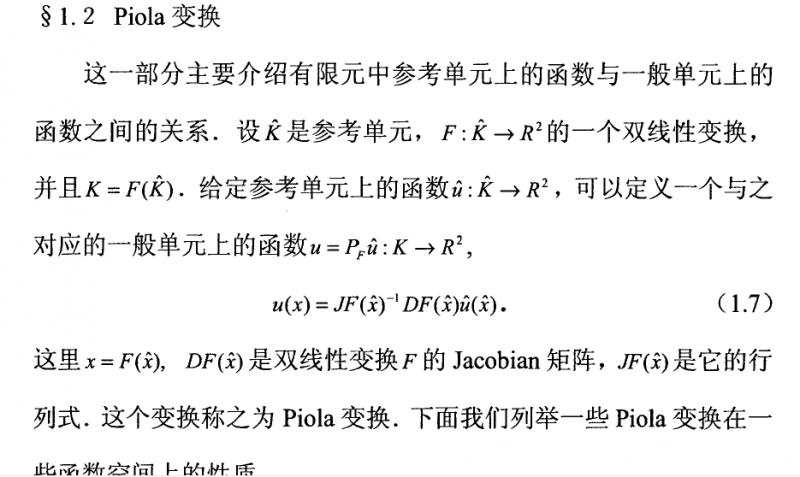

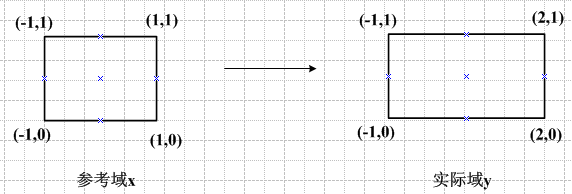

图1是我在别人的论文里看到的一点点关于piola转换的介绍,图2是我举的一个例子,比如,从参考域x到实际域y有一个映射F:y = F(x)=G*x+b。由于例子是二维的,所以G是2*2矩阵,b是2*1向量。选取四个定点坐标中的三个,就可以确定x到y的雅克比矩阵G=[1.5,0;0,1],b=[0.5;0]。
假设我定义的函数是矩形水平方向的边长L,已知Lx=2,根据图1中关于piola转换的描述,则有映射后的边长Ly=(1/det(G))*G*Lx。这个结果明显是不对的,边长是个矩阵了。求大神指导~跪谢!

有限元里面结构的几何参数变化时用到的piola转换怎么用?


有限元里面结构的几何参数变化时用到的piola转换怎么用?-1
