[求助] 干涉法测量平台的微小振动 已有3人参与

最近在测量实验室光学平台的微小振动，采用的是类似迈克尔孙干涉仪的方法
但是得到的干涉结果却不怎么会分析。
为何干涉结果不是明暗的点，而是条纹状呢？而且重合部位不同，条纹方向也不同？
还有怎么分析出振动来自水平还是垂直方向？
各位大神，求给力啊干涉法测量平台的微小振动

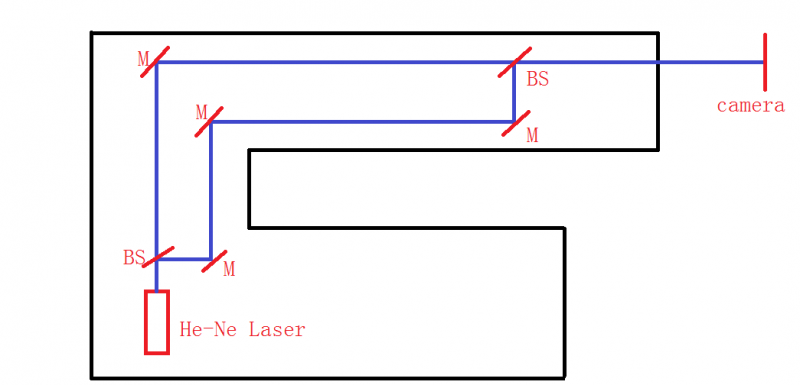

optical path.png
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : Horizontal_stripes_低质量和大小.avi
    • 2014-12-29 11:17:55, 3.16 M
  • 附件 2 : vertical_stripes_低质量和大小.avi
    • 2014-12-29 11:18:44, 3.21 M

» 猜你喜欢
1楼 2014-12-29 11:19:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mshwangg

至尊木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
寂静1991: 金币+5, ★★★很有帮助 2015-01-05 16:45:33
觉得吧，理想情况干涉结果应当是或明或暗的点。实际上，上下两路光传播方向不完全一致，才会有条纹。两路光水平有夹角是竖直条纹，垂直有夹角是水平条纹。
有干涉条纹了就可以判断振动，倒也不必非调整光路到只剩下明暗的点。振动会产生干涉条纹的移动，根据移动方向去确定振动方向。可以用手轻推镜子，看看左右推，条纹怎么跑；前后推，条纹又怎么跑。
赞一下 回复此楼
2楼2014-12-29 13:26:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

寂静1991

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by mshwangg at 2014-12-29 13:26:50
觉得吧，理想情况干涉结果应当是或明或暗的点。实际上，上下两路光传播方向不完全一致，才会有条纹。两路光水平有夹角是竖直条纹，垂直有夹角是水平条纹。
有干涉条纹了就可以判断振动，倒也不必非调整光路到只剩下 ...

大神能否仔细解释一下水平夹角导致竖直条纹啊？
赞一下 回复此楼
3楼2014-12-29 16:46:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mshwangg

至尊木虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 寂静1991 at 2014-12-29 16:46:55
大神能否仔细解释一下水平夹角导致竖直条纹啊？...

我说，看看赵凯华那本光学书关于迈克尔孙干涉仪那部分就知道了
赞一下 回复此楼
4楼2014-12-30 15:46:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

angocn

至尊木虫 (文坛精英)

【答案】应助回帖

你的器件都在平台上吗？那么振动是如何影响条纹的呢？如果没在一起，那么你怎么区分是所测平台的振动和平台外的振动呢？你的图没有表明上述问题，不好分析。
赞一下 回复此楼
其实我喜欢历史，可是却学了理科
5楼2015-01-02 12:20:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

寂静1991

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by angocn at 2015-01-02 12:20:38
你的器件都在平台上吗？那么振动是如何影响条纹的呢？如果没在一起，那么你怎么区分是所测平台的振动和平台外的振动呢？你的图没有表明上述问题，不好分析。

器件都是光学平台上，振动造成光程差自然会影响条纹的变化。问题的关键在于需要测出振动是否超过我们的允许范围。
赞一下 回复此楼
6楼2015-01-05 16:32:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dingsiqi

银虫 (初入文坛)

【答案】应助回帖

测光学平板的振动模态的基频
赞一下 回复此楼
7楼2016-03-09 23:13:17
