[求助] 用DPM模型模拟喷射颗粒的收敛性探讨，急！ 已有2人参与

我设了一个喷口喷射不同粒径的颗粒，初速度1m/s，高度1.2m，为什么迭代了20s都还没收敛？是因为释放的颗粒越来越多，不会收敛？还是哪里设置不对，亦或是结果都对了，只是理解不到位？请各位大虾赐教！！！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
没有想不到的！加油！
1楼 2014-12-26 16:10:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

von_weiqiang

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你怎么知道不收敛，网格尺寸多大，喷嘴直径多大，时间不长多少，流动状态是什么样的？
赞一下 回复此楼
专注传播负能量
2楼2014-12-27 21:17:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taozi0402

新虫 (小有名气)
引用回帖:
2楼: Originally posted by von_weiqiang at 2014-12-27 21:17:01
你怎么知道不收敛，网格尺寸多大，喷嘴直径多大，时间不长多少，流动状态是什么样的？

如果设置喷射颗粒时间再长它也会算下去，设置考虑了沉积/腐蚀效应的，是因为颗粒没有地方排出去越积越多才不会有收敛的，也就是空间不会有稳定的颗粒浓度？
赞一下 回复此楼
没有想不到的！加油！
3楼2014-12-29 15:26:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taozi0402

新虫 (小有名气)
引用回帖:
2楼: Originally posted by von_weiqiang at 2014-12-27 21:17:01
你怎么知道不收敛，网格尺寸多大，喷嘴直径多大，时间不长多少，流动状态是什么样的？

二维的，4m*2m计算域，网格6万多个，喷嘴直径1分米，时间步长0.01s，非稳态追踪颗粒，不知道用什么标准来判断收敛
赞一下 回复此楼
没有想不到的！加油！
4楼2014-12-29 15:30:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

von_weiqiang

木虫 (正式写手)
引用回帖:
4楼: Originally posted by taozi0402 at 2014-12-29 15:30:24
二维的，4m*2m计算域，网格6万多个，喷嘴直径1分米，时间步长0.01s，非稳态追踪颗粒，不知道用什么标准来判断收敛...

不太了解你的物理模型是什么样的，不过以液体喷雾为例子的话，网格尺寸至少要2倍喷嘴直径，太细的网格会不收敛。时间步长要根据网格尺寸和颗粒速度来定，大概一个时间步穿越一个网格比较合适，我的经验是这样的。
赞一下 回复此楼
专注传播负能量
5楼2014-12-29 20:15:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taozi0402

新虫 (小有名气)
引用回帖:
5楼: Originally posted by von_weiqiang at 2014-12-29 20:15:44
不太了解你的物理模型是什么样的，不过以液体喷雾为例子的话，网格尺寸至少要2倍喷嘴直径，太细的网格会不收敛。时间步长要根据网格尺寸和颗粒速度来定，大概一个时间步穿越一个网格比较合适，我的经验是这样的。...

我的模型是一个圆形口在竖直方向释放颗粒物，口有些大，1分米左右了，网格比直径小，时间步我都按照大多数例子来设的，基本是0.01s，不过现在看到前辈的解答知道怎么设时间步了。现在又有个问题颗粒服从RR分布，怎样查看各粒径范围的颗粒浓度或位置呢？最好可以分不同的图幅看。
赞一下 回复此楼
没有想不到的！加油！
6楼2014-12-29 20:35:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天马行空张

新虫 (初入文坛)
楼主你好，请教一下利用DPM模型，如何设定喷射多种不同粒径颗粒的？只看到有一个设置颗粒直径的选项呀、
用DPM模型模拟喷射颗粒的收敛性探讨，急！
赞一下 回复此楼
7楼2015-06-02 16:48:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xbyi13

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
7楼: Originally posted by 天马行空张 at 2015-06-02 16:48:38
楼主你好，请教一下利用DPM模型，如何设定喷射多种不同粒径颗粒的？只看到有一个设置颗粒直径的选项呀、

...

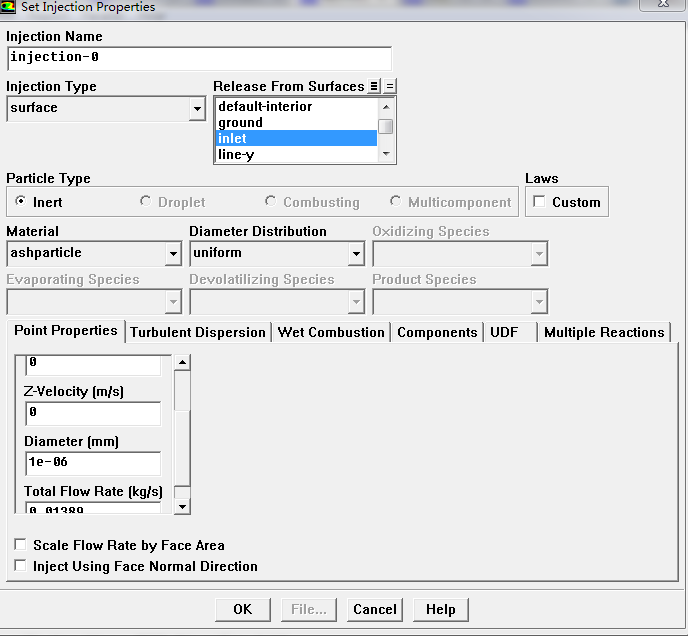

你可以把diameter distribution那的设置成r-r分布的，就可以喷射不同的颗粒了。
赞一下 回复此楼
8楼2015-06-03 15:59:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
