涡量显示问题：如何用图形可视化软件显示出涡量绝对值大于某一数值的涡量图？ 已有1人参与
|
|

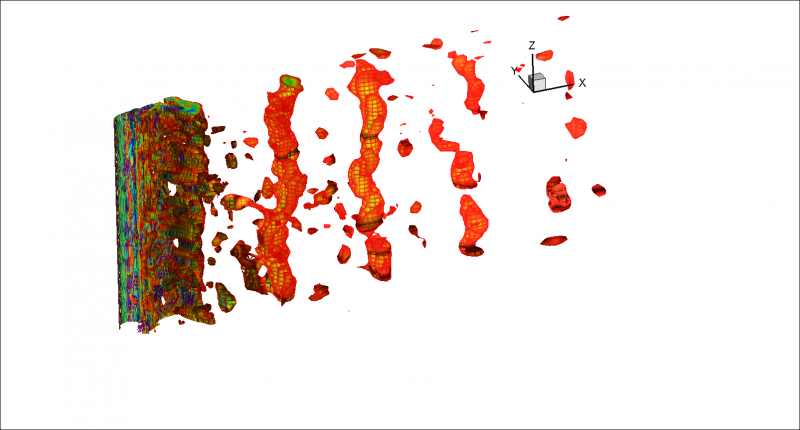

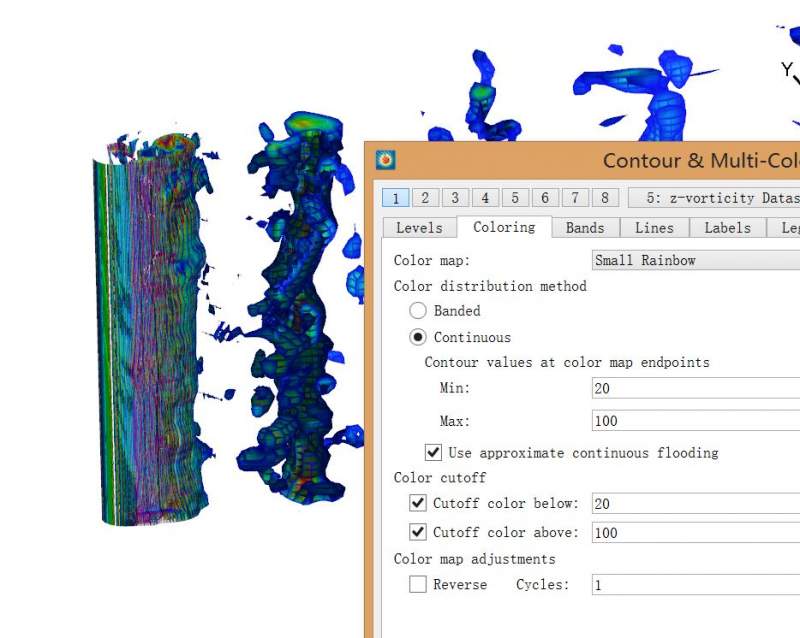

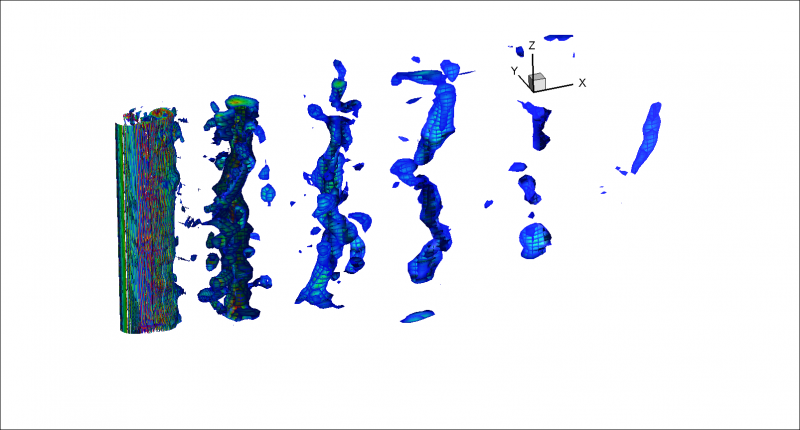

用Fluent模拟三维圆柱扰流，算完后希望显示涡量绝对值大于某一数值（|w|>Const）的涡量图，目前只会用T而成plot显示图1、图2两张图，分别是w∈[-100,-20]和w∈[20，100]的两张涡量图，其在Tecplot中的设置如图3。 求教：用什么软件或什么方法，能直接显示出一张|w|>20的涡量图？  图1.png  图2.png  图3.JPG |
