[求助] 计算出来的S11为什么有小于零的部分 已有1人参与

各位虫友，comsol仿真求助。

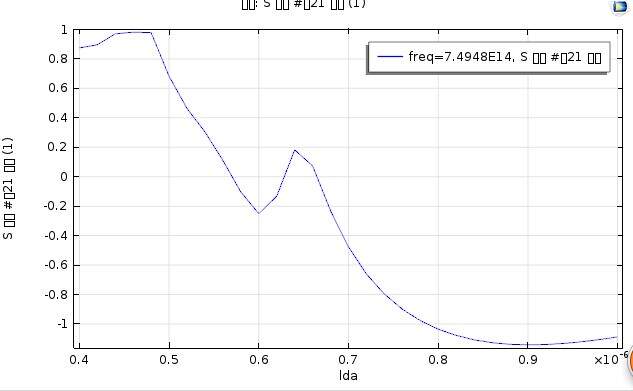

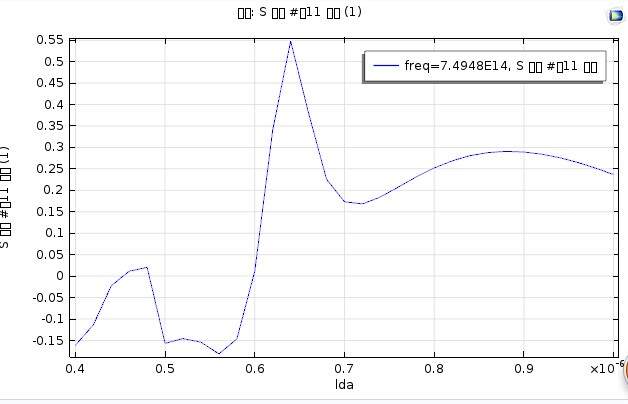

1.做了一个RF模块的仿真 得到的S11有小于零的部分，S21有小于-1的部分 搞不懂为什么 不知道是不是设置错了
2.想知道S11小于零的物理意义是什么 贴了一张comsolS11 的计算公式  想问其中E*是什么意思呢  积分是面积分吗
3.如果我想得到反射率（0~1）和透射率该怎么处理数据呢 想做一张反射率和透射率的图 谢谢大家了
金币比较少 只有这些 望大家不吝赐教！

计算出来的S11为什么有小于零的部分


计算出来的S11为什么有小于零的部分-1


计算出来的S11为什么有小于零的部分-2
Sparameter calculations.jpg
回复此楼

» 猜你喜欢
1楼 2014-12-24 14:06:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小霸王挖掘机

新虫 (小有名气)
大家帮帮忙吧
回复此楼
2楼2014-12-24 14:07:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bigwebb

银虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
出现负数应该是s参数本身带上了E场的相位信息，透射率和反射率使用abs(S11)^2和abs(S21)^2
赞一下(1人) 回复此楼
3楼2014-12-24 14:33:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小霸王挖掘机

新虫 (小有名气)
引用回帖:
3楼: Originally posted by bigwebb at 2014-12-24 14:33:03
出现负数应该是s参数本身带上了E场的相位信息，透射率和反射率使用abs(S11)^2和abs(S21)^2

谢谢您的关注，再请问我用abs(S21)^2会出现大于1的范围 这是不是设置的问题呢
赞一下 回复此楼
4楼2014-12-24 15:30:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuer414

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 小霸王挖掘机 at 2014-12-24 15:30:40
谢谢您的关注，再请问我用abs(S21)^2会出现大于1的范围 这是不是设置的问题呢...

我也出现了大于1的部分，楼主是怎么解决的呀
赞一下 回复此楼
5楼2016-03-04 17:30:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

古拉加斯

银虫 (小有名气)
引用回帖:
4楼: Originally posted by 小霸王挖掘机 at 2014-12-24 15:30:40
谢谢您的关注，再请问我用abs(S21)^2会出现大于1的范围 这是不是设置的问题呢...

你好，我想请教关于“用abs(S21)^2会出现大于1的范围 ”这个问题解决了吗？   我也碰到了这种情况，求解惑！
赞一下 回复此楼
6楼2018-03-11 16:14:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

古拉加斯

银虫 (小有名气)
引用回帖:
5楼: Originally posted by liuer414 at 2016-03-04 17:30:09
我也出现了大于1的部分，楼主是怎么解决的呀...

请问你的问题解决了吗？ 能否告知一下出现这种情况的原因？
赞一下 回复此楼
7楼2018-03-11 16:22:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
