[求助]
关于天然气采气工程，采气生产时阀门开度调节的问题
|
|

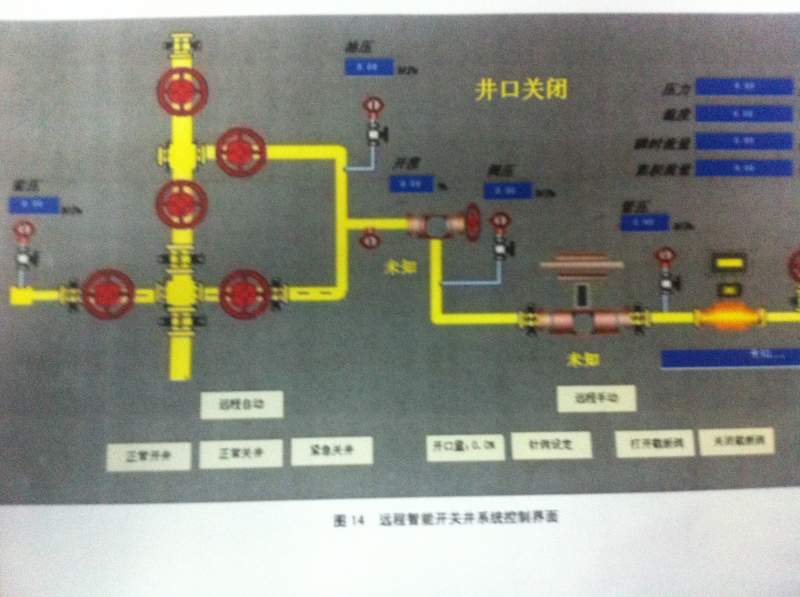

公司交给本人一个项目，关于天然气采气生产时调节阀门的开度（油嘴孔径）计算问题（本人所在公司研发生产电动执行机构的） 目的：通过找到油嘴孔径与压降和温度改变量之间的函数关系，设计相应的阀门控制算法。 现状： 1、此天然气井为间歇井（产量不稳定）； 2、气体从油管或套管到达调节阀前端时，剩余压力最大可达25Mpa； 3、调节阀后方的压力不能低于0.8Mpa，不能高于4.0Mpa； 4、气体流经阀门，经查阅资料，为节流膨胀过程（不知对错），依据焦耳汤姆逊效应（最近才了解到），在冬季有可能出线温度降低导致结冰的情况； 5、查阅资料后发现，计算过程中可能需要的天然气相对密度和绝热指数等系数，我全都不知道； 6、调节阀的位置可以参照附图，位于“开度”二字的下方； 7、调节阀的类型为针阀，通过调节阀门的开度，调整油嘴的孔径（开度与油嘴孔径的关系我可以自己计算）。 请教的问题： 1、气体流经调节阀后，压降（阀门前后的压差）与阀门开度（油嘴孔径）的关系； 2、压降与温度改变量的关系（开度为多少才能防止结冰问题） 注：本人是论坛的新人，有不懂规矩的地方请多包涵，先谢谢大家的帮助了，谢谢！  Photo_201412231647457J0T.JPG |
回复此楼» 猜你喜欢
一志愿天津大学化学工艺专业（081702）315分求调剂
已经有8人回复
-
0703化学调剂
已经有3人回复
-
材料，纺织，生物（0856、0710），化学招生啦
已经有9人回复
-
一志愿中国海洋大学，生物学，301分，求调剂
已经有3人回复
-
280求调剂
已经有4人回复
-
0703化学调剂 ，六级已过，有科研经历
已经有9人回复
-
工科材料085601 279求调剂
已经有6人回复
-
070300化学319求调剂
已经有5人回复
-
生物学071000 329分求调剂
已经有3人回复
-
0703化学调剂
已经有6人回复
2楼2014-12-24 09:56:05
【答案】应助回帖
★ ★ ★
感谢参与，应助指数 +1
w花满楼w: 金币+1, ★有帮助, 首先谢谢你，你说的这些我已经大致了解过了，我现在遇到的情况是节流膨胀，阀门前后近似绝热过程，是一个等焓变化，在此过程中如果J-T系数大于零，温度会降低的 2014-12-25 11:04:45
billbier: 金币+2 2015-02-11 21:01:39
感谢参与，应助指数 +1
w花满楼w: 金币+1, ★有帮助, 首先谢谢你，你说的这些我已经大致了解过了，我现在遇到的情况是节流膨胀，阀门前后近似绝热过程，是一个等焓变化，在此过程中如果J-T系数大于零，温度会降低的 2014-12-25 11:04:45
billbier: 金币+2 2015-02-11 21:01:39
|
在现代化工厂的自动控制中，调节阀起着十分重要的作用，这些工厂的生产取决于流动着的介质正确分配和控制。这些控制无论是能量的交换、压力的降低或者是简单的容器加料，都需要某些最终控制元件去完成。 调节阀在管道中起可变阻力的作用。它改变工艺流体调节阀的紊流度或者在手动调节阀层流情况下提供一个压力降，压力降是由改变阀门阻力或“摩擦”所引起的。这一压力降低过程通常称为“节流”。对于气体，它接近于等温绝热状态，偏差取决于气体的非理想程度（焦耳一汤姆逊效应）。在液体的情况下，压力则为紊流或粘滞摩擦所消耗，这两种情况都把压力转化为热能，导致温度略为升高。 常见的控制回路包括三个主要部分，第一部分是敏感元件，它通常是一个变送器。它是一个能够用来测量被调工艺参数的装置，这类参数如压力、液位或温度。变送器的输出被送到调节仪表——调节器，它确定并测量给定值或期望值与工艺参数的实际值之间的偏差，一个接一个地把校正信号送出给最终控制元件——调节阀。阀门改变了流体的流量，使工艺参数达到了期望值。 调节阀属于控制阀系列，主要作用是调节介质的压力、流量、温度等参数，是工艺环路中最终的控制元件。 |
3楼2014-12-24 21:23:54
 |
4楼2015-02-11 10:08:18
