[求助] 从来没有使用过matlab，但是现在急需一个三元一次方程的三维图，大家帮帮忙！

本来打算直接应用别人做的图，但是发现实在是分辨率不行，还是得自己动手，但又不会matlab，求大神帮忙！

方程式：cosθe = f cosθ + f – 1

θe的范围是125°到180°
θ的范围是90°到120°
f的范围是0.00到0.30

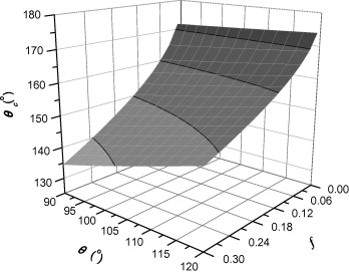

做一个类似于附件的图就行，最好是彩色的，分辨率大一点，如果能提供matlab编码以及编码界面截图最好，我这边也试着用matlab做一下

谢谢各位！
从来没有使用过matlab，但是现在急需一个三元一次方程的三维图，大家帮帮忙！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
新事物，新想法！
1楼 2014-12-17 18:49:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ybkooo

至尊木虫 (著名写手)

^^
重赏 就有大神了
回复此楼
abcd
2楼2014-12-18 23:26:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

harry0911

木虫 (正式写手)
引用回帖:
2楼: Originally posted by ybkooo at 2014-12-18 23:26:35
重赏 就有大神了

哦？那我把金币提到30吧，够么？
赞一下 回复此楼
新事物，新想法！
3楼2014-12-19 15:59:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

CelestialCYJ

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
harry0911: 金币+35, ★★★★★最佳答案 2014-12-30 21:08:11
thae=125:180;
thae=thae/180*pi;
tha=90:120;
tha=tha/180*pi;
lene=length(thae);
lena=length(tha);
f=zeros(lene,lena);
for i=1:lene
    f(i,=(cos(thae(i))+1)./(cos(tha)+1);
end
surf(tha/pi*180,thae/pi*180,f)
赞一下 回复此楼
4楼2014-12-28 15:58:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

CelestialCYJ

木虫 (小有名气)

【答案】应助回帖

引用回帖:
4楼: Originally posted by CelestialCYJ at 2014-12-28 15:58:21
thae=125:180;
thae=thae/180*pi;
tha=90:120;
tha=tha/180*pi;
lene=length(thae);
lena=length(tha);
f=zeros(lene,lena);
for i=1:lene
    f(i,=(cos(thae(i))+1)./(cos(tha)+1);
end
surf(tha/pi* ...

那个图标是 冒号+右括号
赞一下 回复此楼
5楼2014-12-28 16:00:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

harry0911

木虫 (正式写手)
引用回帖:
5楼: Originally posted by CelestialCYJ at 2014-12-28 16:00:04
那个图标是 冒号+右括号...

谢大神，但是还有个问题
由于方程式限制，我做出来图后，必须把 f 放为Z轴
但是我用那个三维旋转无论如何也转不到我要的位置
这个应该再如何处理啊？
如果出来的图和我给的那个图坐标什么的也类似就更好了
谢谢大神
我会给你多加5枚金币，谢了！
赞一下 回复此楼
新事物，新想法！
6楼2014-12-29 15:55:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

CelestialCYJ

木虫 (小有名气)

【答案】应助回帖

引用回帖:
6楼: Originally posted by harry0911 at 2014-12-29 15:55:31
谢大神，但是还有个问题
由于方程式限制，我做出来图后，必须把 f 放为Z轴
但是我用那个三维旋转无论如何也转不到我要的位置
这个应该再如何处理啊？
如果出来的图和我给的那个图坐标什么的也类似就更好了
谢 ...

那你可以theta_e=acos(cos(theta)*f+f-1),解这个方程，这样f和theta就成了自变量，theta_e就成了因变量，就是你要的图了
赞一下 回复此楼
7楼2014-12-30 13:45:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

harry0911

木虫 (正式写手)
引用回帖:
7楼: Originally posted by CelestialCYJ at 2014-12-30 13:45:53
那你可以theta_e=acos(cos(theta)*f+f-1),解这个方程，这样f和theta就成了自变量，theta_e就成了因变量，就是你要的图了...

还是有问题，我按照这个顺序输入
>> thae=125:180;
>> thae=thae/180*pi;
>> tha=90:120;
>> tha=tha/180*pi;
>> lene=length(thae);
>> lena=length(tha);
>> f=zeros(lene,lena);
>> for i=1:lene
       theta_e=acos(cos(theta)*f+f-1);
end
这时回车后就提示：未定义函数或变量 'theta'。
接着输入 surf(tha/pi*180,thae/pi*180,f)后出来的图也是不对的

麻烦在帮我看看问题出在了哪里
这两天就要投稿了，比较着急，大神谢了啊！

我稍后给你发站内信，或者加我Q吧，这样来的方便一些！
赞一下 回复此楼
新事物，新想法！
8楼2014-12-30 17:17:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

CelestialCYJ

木虫 (小有名气)
引用回帖:
8楼: Originally posted by harry0911 at 2014-12-30 17:17:02
还是有问题，我按照这个顺序输入
>> thae=125:180;
>> thae=thae/180*pi;
>> tha=90:120;
>> tha=tha/180*pi;
>> lene=length(thae);
>> lena=length(tha);
>>  ...

tha=90:0.1:120;
tha=tha/180*pi;
f=0:0.0005:0.3;
lenf=length(f);
lena=length(tha);
the=zeros(lenf,lena);
for i=1:lenf
    the(i,=acos(f(i)*cos(tha)+f(i)-1);
end
surf(tha/pi*180,f,the/pi*180,'LineStyle','none');
赞一下 回复此楼
9楼2014-12-30 18:50:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

harry0911

木虫 (正式写手)
引用回帖:
9楼: Originally posted by CelestialCYJ at 2014-12-30 18:50:38
tha=90:0.1:120;
tha=tha/180*pi;
f=0:0.0005:0.3;
lenf=length(f);
lena=length(tha);
the=zeros(lenf,lena);
for i=1:lenf
    the(i,=acos(f(i)*cos(tha)+f(i)-1);
end
surf(tha/pi*180,f,the/pi*18 ...

大神，是否看到我的站内信？
赞一下 回复此楼
新事物，新想法！
10楼2014-12-30 19:24:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
