| 查看: 1400 | 回复: 5 | ||
fightingquan银虫 (小有名气)
|
[求助]
请问纯镍网测试时出现以下情况，为什么 已有1人参与
|

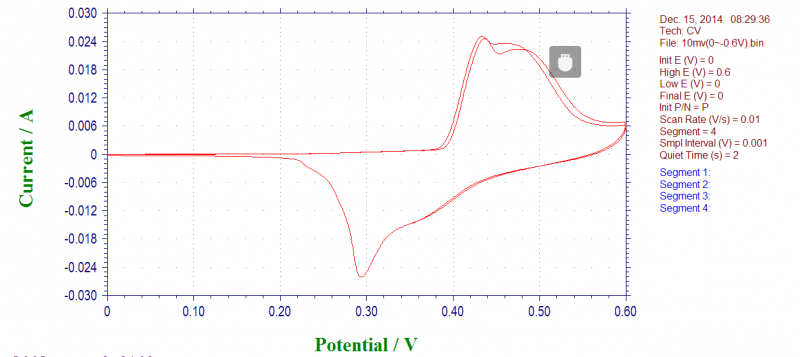

各位大侠，我在测试超电容的时候，怀疑数据不正确，就拿纯镍网（上面什么都没有）做了测试，电解液是3M KOH，参比电极是Hg/HgO。下面是CV曲线和充放电曲线。请问这是为什么？我测试的其他材料，Fe2O3的曲线也是相似的，这个氧化还原峰到底是镍网 的，还是我的材料的？ %9UPH49){3KFI]@Z9E`@5)1.png  (C7QW9F%Q}ZPL}P6OMJCO0Z.png |
回复此楼» 猜你喜欢
endnote官网打不开
已经有4人回复
-
推荐一款思路新颖的论文写作工具Flowing
已经有0人回复
-
物理化学论文润色/翻译怎么收费?
已经有204人回复
-
醋酸盐体系溶胶凝胶法合成富锂锰基正极
已经有1人回复
-
牛磺酸钠
已经有1人回复
-
Renlab@monash全奖博士机会，最后三天！
已经有0人回复
-
今年面上没有消息，想来是没了，散个金攒攒人品，为明年祈福
已经有68人回复
-
合肥工业大学854仪器技术综合专业课考研
已经有0人回复
-
27年电化学博士毕业，想找海外QS前50的高校读博后求推荐
已经有2人回复
-
27年电池/材料类博士申请
已经有1人回复
» 本主题相关商家推荐: (我也要在这里推广)
fightingquan2楼2014-12-15 12:47:06
fightingquan
银虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 511.4
- 帖子: 55
- 在线: 20.4小时
- 虫号: 249130
- 注册: 2006-05-06
- 性别: MM
- 专业: 工程热物理与能源利用
3楼2014-12-15 12:54:22
4楼2014-12-15 14:11:38
fightingquan
银虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 511.4
- 帖子: 55
- 在线: 20.4小时
- 虫号: 249130
- 注册: 2006-05-06
- 性别: MM
- 专业: 工程热物理与能源利用
5楼2014-12-15 14:18:18
也许、明天
铁杆木虫 (正式写手)
- ECEPI: 2
- 应助: 92 (初中生)
- 金币: 5228.7
- 散金: 538
- 红花: 29
- 帖子: 526
- 在线: 783.6小时
- 虫号: 1403297
- 注册: 2011-09-15
- 性别: GG
- 专业: 无机合成和制备化学
【答案】应助回帖
感谢参与，应助指数 +1
|
鉴于你的集流体的原因，购置的镍网或多或少会有表面的氧化出现NiO层，所以在3M的KOH体系下出现这样的CV曲线和CC曲线在正常不过，而且你也对比了自己的Fe2O3的充放电时间是他的十倍左右更加可以验证NiO应该是有影响但是并不占主要。而且你的Cv曲线和cc的特征峰也符合氧化镍在KOH电解液下的氧化还原峰特征。你可以多查看些泡沫镍上沉积氧化物做电容器的论文，都会对泡沫镍集流体进行前处理（当然前处理也不能全部去除只能尽量减少）去减少集流体的影响。以下这篇文章及支持信息就有详细探讨处理后的泡沫镍的影响。（Huang M, Li F, Ji J Y, et al. Facile synthesis of single-crystalline NiO nanosheet arrays on Ni foam for high-performance supercapacitors[J]. CrystEngComm, 2014, 16(14): 2878-2884.） 所以说你处理以后会好些，就算不处理，在支持信息对集流体的影响予以说明也ok的。 |
6楼2014-12-16 13:02:37
50
